1 Watt PLL FM Broadcast Transmitter Overview

Konusu 'Fm Verici Devreleri' forumundadır ve guclusat tarafından 2 Mart 2013 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48
    Here's a little overview of a 1Watt FM transmitter driver. Hopefully it will help you with retuning, fault finding or just to learn more about these boards.
    The familiar CMOS PLL section has been used in plenty of other designs and seems to work well. Output varies from 500mW to about 1.2W depending on the frequency and the final output device - Motorola 2N4427 always seems to win but at a few quid extra cost of course.
    If anyone has more info on this design and where it came from please get in touch. I'm pretty sure i saw a VERY similar PLL and VCO combination and PCB layout in a book i once picked up but i can't be sure.

    Component Values for VHF PLL

    Resistors

    R1 - 10K
    R2 - 10K
    R3 - 10K
    R4 - 10K
    R5 - 10K
    R6 - 100R
    R7 - 1K
    R8 - 10K
    R9 - 470R
    R10 - 10K
    R11 - 470R
    R12 - 100R
    R13 - 470R
    R14 - 10K
    R15 - 10R
    R16 - 47R
    R17 - 10R
    R18 - 100K
    R19 - 1K
    R20 - 10K
    R21 - 10K
    R22 - 1M
    R23 - 100K
    R24 - 100K
    R25 - 100R


    RP1 - 9 Pin 100K Commoned Resistor array
    RP2 - 9 Pin 100K Commoned Resistor array


    Capacitors

    C1 - 1uF electrolytic
    C2 - 27pF ceramic
    C3 - 22pF ceramic (tuning cap- change to extend tuning range)
    C4 - 27pF ceramic
    C5 - 100pF ceramic (101)
    C6 - 100pF ceramic (101)
    C7 - 100pF ceramic (101)
    C8 - 1000uF electrolytic
    C9 - 100nF ceramic (104)
    C10 - 100nF ceramic (104)
    C11 - 100pF ceramic (101)
    C12 - 4.7pF ceramic
    C13 - 100nF ceramic (104)
    C14 - 100nF ceramic (104)
    C15 - 100nF ceramic (104)
    C16 - 100nF ceramic (104)
    C17 - 100nF ceramic (104)
    C18 - 39pF ceramic
    C19 - 39pF ceramic
    C20 - 39pF ceramic
    C21 - 39pF ceramic
    C22 - 1nF ceramic (102)
    C23 - 10nF ceramic (103)
    C24 - 47uF electrolytic
    C25 - 1uF electrolytic
    C26 - 10uF electrolytic
    C27 - 100nF ceramic (104)
    C28 - 100nF ceramic (104)
    C29 - 100nF ceramic (104)
    C30 - 100nF ceramic (104)
    C31 - 100pF ceramic (101)
    C32 - 100nF ceramic (104)
    C33 - 47uF electrolytic
    C34 - 100nF ceramic (104)


    VC1 - 2..22pF green trimmer
    VC2 - 5..60pF yellow trimmer
    VC3 - 2..22pF green trimmer
    VC4 - 2..22pF green trimmer


    Inductors

    L1 - Toko tuning coil with screening can 5.5 turns 100-075
    L2 - Toko S18 Yellow
    L3 - Toko S18 Yellow
    L4 - Toko S18 Green
    L5 - Toko S18 Green
    L6 - Toko S18 Orange
    L7 - Toko S18 Orange
    L8 - RF choke 10uH-100uH


    Semiconductors

    VD1 - Variable capacitance diode
    VD2 - Variable capacitance diode
    VD3 - Variable capacitance diode
    D1 - 1N4841
    ZD1 -BZX 6.2V Zener Diode


    Q1 - BSX20
    Q2 - BSX20
    Q3 - BSX20 (or ztx313 on older boards)
    Q4 - BSX20 (or ztx313 on older boards)
    Q5 - 2N4427 with clip on heatsink (Motorola will give more power)


    74HC4024 - Binary Counter
    74HC4060 - Binary counter with oscillator
    74HC4046 - Phase locked loop IC
    74HC4059 - Divide by N counter


    Miscellaneous

    6.4 Mhz Quartz Crystal
    DIP1 - 8 Way DIL DIP Switch
    DIP2 - 8 Way DIL DIP Switch


    [​IMG]

    PLL FM transmitter driver (aka Dawson driver)

    [​IMG]

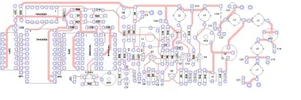

    PLL FM transmitter PCB layout- A rather crude layout I did using MS Paint. Not the best but it should work

    [​IMG]

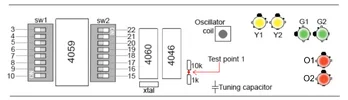

    FM driver PLL tuning components



    Ekli Dosyalar:

    Son düzenleyen: Moderatör: 1 Kasım 2015
  2. blue_hening
    Offline

    blue_hening Yeni Üye Kayıtlı Üye

    Katılım:
    11 Mart 2013
    Mesajlar:
    2
    Ödül Puanları:
    0
    kalo harga rakitan sudah jadi plus ongkos kirim berapa bro...???:rolleyes::confused:
