10 Ledli Yürüyen Işık

Konusu 'Elektronik Devreler' forumundadır ve guclusat tarafından 19 Ekim 2011 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48
    [​IMG]

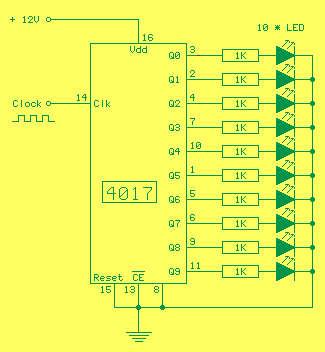

    10 Ledli Yürüyen Işık devresi

    4017 sayıcı entegresinin, sayım yapabilmesi için 13 nolu ayağı (Clock Enable) ile 15 nolu ayakının (Reset) besleme geriliminin şase ucuna bağlı olması gerekir. Devrede, herbir clock palsinde çıkışlardan biri sıra ile aktif hale gelir. En son pals devreyi başlangıç konumuna getirerek sayımı tekrar ilk LED’den başlatır.



    ---------- Sonra gönderilen 18-10-2011 Saat 21:37 ---------- İlk önce gönderilen 29-11-2009 Saat 12:34 ----------

    [​IMG]

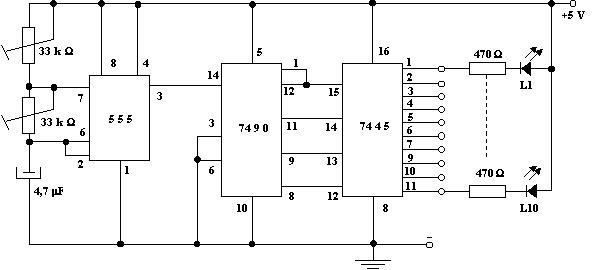

    Bir örnek devre daha

    ---------- Sonra gönderilen 19-10-2011 Saat 10:17 ---------- İlk önce gönderilen 18-10-2011 Saat 21:37 ----------

    [​IMG]



    Cd4017 ve Nec555 Entegresiyle 18 Kanal Yürüyen Işık Devresi

    [​IMG]

    Son düzenleme: 18 Ekim 2011
