220 Volt Flaşör Devresi

Konusu 'Elektronik Devreler' forumundadır ve guclusat tarafından 29 Ağustos 2011 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48
    Artık işe yaramayan ya da hurda haline gelmiş fotoğraf makinenizin flaşı yeniden çaksın istemez misiniz? İşte bunu nasıl yapacağınızı bu yazıda bulabilirsiniz.

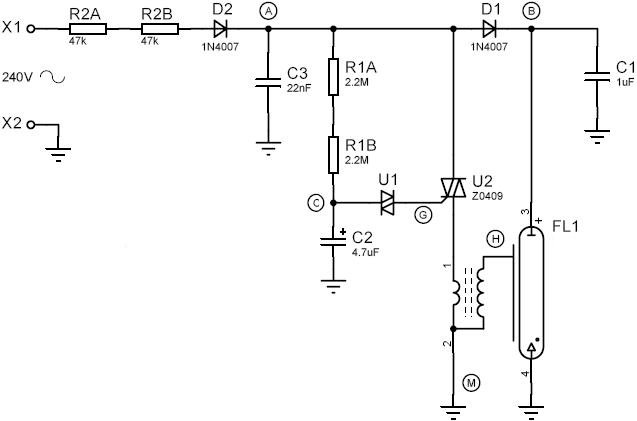

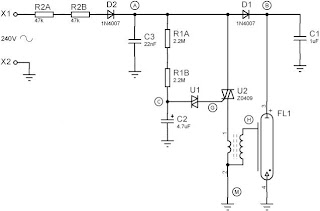

    Eski hurda Fotoğraf makinelerinizin Flaş parçalarını değerlendirmeniz için basit bir devre aslında makinelerin diğer parçalarıda iş görür şimdilik flaşör devresi ile idare edelim devrede kullandığım triyak T1213MH flaş yakmak için gücü yüksek daha düşük güçde triyaklar kullanılabilir elimde başka olmadığından kullanıldı flaşör devresinde kullanılan flaş ve bobin ucuz çin malı bir fotoğraf makina hurdasından söküldü delikli pertinaks üzerine montaj yapıldı işcilik biraz kötü pertinaks uygun değildi deneme amaçlı merak üzerine kurulan bir devre

    DİKKAT Devre yüksek voltaj ile çalışmaktadır dikkatli olun kondansatör bağlantılarına dikkat edin + - kutupları ters bağlarsanız yüksek voltajda büyük patlamalar olabilir devreyi çalıştırmadan önce Sigortalı Elektrik Hattı,koruyucu gözlük kullanın
    [​IMG]

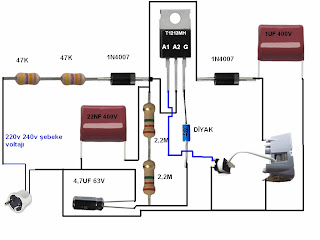

    Malzeme Listesi
    T1213MH Triyak 1 adet
    1N4007 1000 volt 1 amper diyot 2 adet
    47KΩ Direnç 2 adet
    2.2MΩ Direnç 2 adet
    22nf 400 volt kondansatör (kutupsuz) 1 adet
    1uf 400v kondansatör (kutupsuz) 1 adet
    4.7uf 63 volt kondansatör (kutuplu) 1 adet
    30 volt diyak 1 adet





    [​IMG]



    Devre ek besleme gerektirmez 220v ..240 volt şebeke voltajı ile kullanılabilir Kullanılan pasif eleman değerleri kıritik değil iki adet 47k yerine tek 100kΩ kullanılabilir iki adet 2.2m yerine tek 4.7m kullanılabilir ben pc güç kaynağındaki kondansatörleri kullandım 22nf 230v yerine 100nf 400v şebeke filtresinden alındı 1uf ise sürücü devreden 1n4007 yerine 1n4005 1n4006 ya da 1n5408 kullanılabilir flaşın yanma süresini 2,2mΩ dirençler ve 4.7uf kondansatör değerini değiştirerek ayarlayabilirsiniz

    iki adet seri direnç kullanılma sebebi yüksek voltajlarda daha sağlıklı olması aslında bu yöntemin teorik bir açıklaması var ama hatırlamıyorum tek direnç ile yüksek voltajı karşılamak yerine voltajı 2 direnç ile zayıflatarak kullanmak dirençlerin ömrü ve direnç üzerinden beslenen bölüm için iyidir denilebilir bir çok smps devresinde kontrol ünitesinin start dirençleri bu şekilde olur
