6 way RF splitter, 20dB attenuation/isolation

Konusu 'Fm Verici Devreleri' forumundadır ve uydudoktoru tarafından 26 Mayıs 2015 başlatılmıştır.

  1. uydudoktoru
    Offline

    uydudoktoru Aktif Üye Yönetici Yönetici

    Katılım:
    13 Haziran 2009
    Mesajlar:
    2.142
    Ödül Puanları:
    38
    what is this good for : I needed to connect a few signal generators and spectrum analyzer and receivers together for performance testing
    it can be used for many things like that in the RF design and test lab.

    [​IMG]

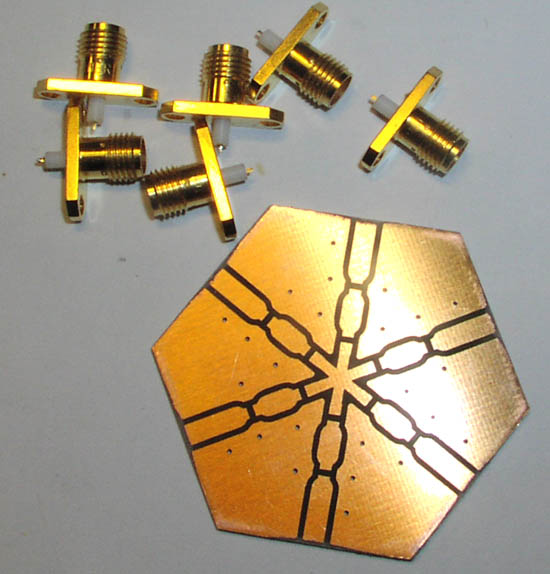

    1.6mm FR4 used, drill holes 0.6mm

    [​IMG]

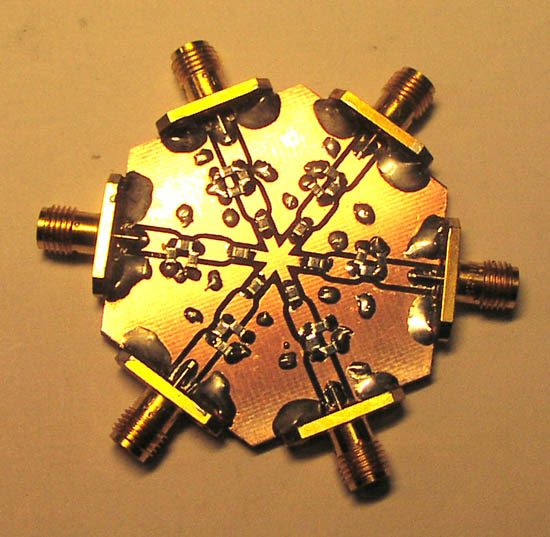

    SMA connectors soldered on both sides

    [​IMG]

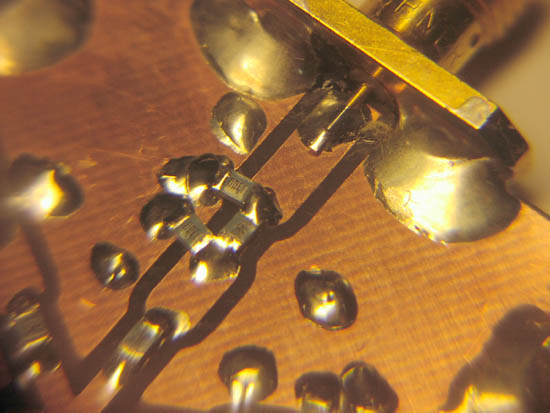

    The inner 6 way splitter have 14dB attenuation from each port
    adding a 3dB extra attenuator on each port makes the total attenuation from any port to any port = 20.0 dB nice and easy to use.

    [​IMG]

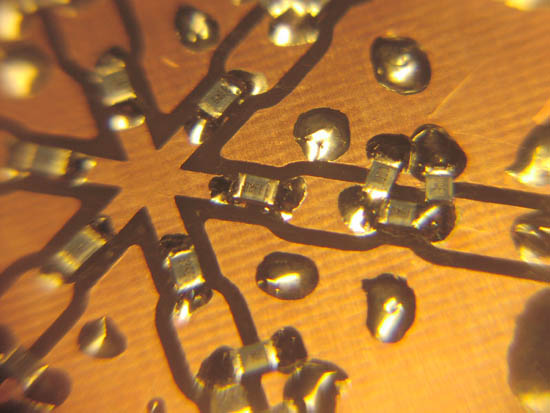

    I used thick film 0805 resistors, dont use thin-film they are often not as good on higher frequencies.
    you can use 330 ohm in stead of 292 ohm, and 18 ohm instead of 17.6, the results will be almost the same

    [​IMG]
    The schematic in RF sim can be downloaded here

    The pcb layout
    Diagonal board size = 48mm

    PERFORMANCE DATA:
    Isolation any port to any port = 20dB
    Attenuation any port to any port = 20dB
    Frequency responce = 0 to 5 GHz at 0.5dB error
    Returnloss = -12 at 3.7GHz, -20 at 1GHz, -33 at 100MHz
    Powerhandeling = 100mW

    [​IMG]
