Amplifier 150-Watt (BLF177)

Konusu 'Fm Verici Devreleri' forumundadır ve guclusat tarafından 17 Mayıs 2010 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48

    Resimlerin devamı ektedir arkadaşlar

    150 Watts BLF177 FM broadcast (87,5-108MHz) RF-broadband amplifier
    ==================================================================

    The amplifier requires max. 8 Watts rf-drive to deliver 150 Watts output power.
    Supply voltage : 50 Volts, adjust bias to approx. 1,8 Volts.


    CuAg = silver plated copper wire
    CuL = magnetwire, enameled copper wire
    (Note: 1 mm CuL equals approx. to AWG18
    0,3 mm equals approx. to AWG28)

    (I) all diameters are measured from the inside of the coils
    (II) make sure to mount the rf-transistor on a appropriate heatsink and use some thermal
    heatsink compound between the stud of the rf-transistor and the heatsink!
    (Thermal resistance heatsink at least 6°C/W.)
    (III) all parts are soldered directly on the toplayer of the pcb
    (IV) connect the bottomlayer to the groundplane on the toplayer!
    ----------------------
    Note:
    ====

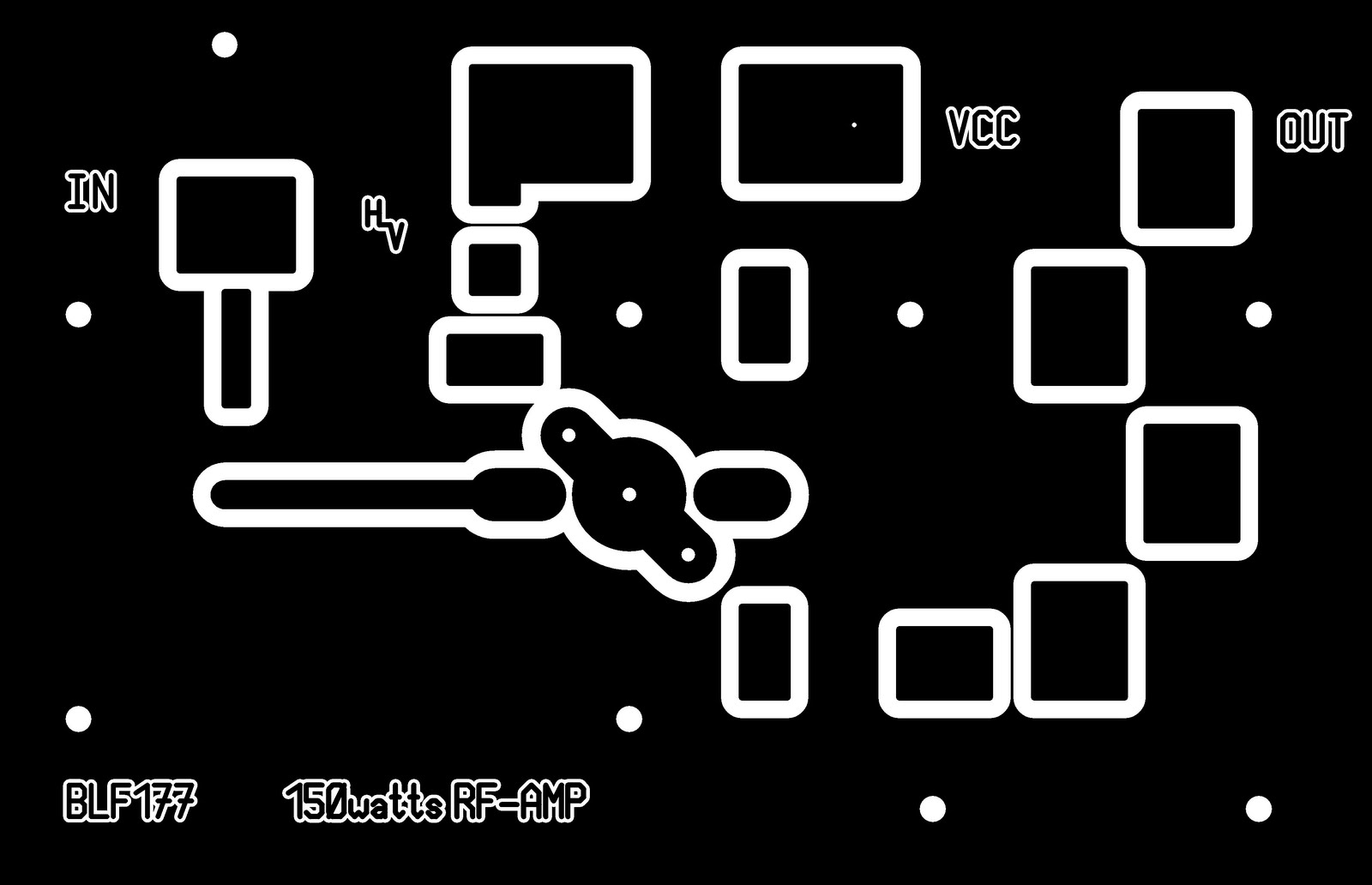

    The layout of the 150 Watts BLF177 FM broadcast (87,5-108MHz) RF-broadband amplifier has
    been created with sPRINT Layout v3.0.​


    Ekli Dosyalar:

    Son düzenleme: 27 Şubat 2016
  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48
    [​IMG]

    [​IMG]

    penguat ini memerlukan max. 8 Watts rf-drive untuk memberikan daya output 150 Watts.
    tegangan Supply: 50 Volt, menyesuaikan bias ke approx. 1,8 Volts.


    CuAg = perak berlapis kawat tembaga
    CUL = magnetwire, kawat tembaga berenamel
    (Catatan: 1 mm CUL sama dengan kira-kira. Untuk AWG18
    Kira-kira sama dengan 0,3 mm. untuk AWG28)

    (I) semua diameter diukur dari bagian dalam kumparan
    (II) pastikan untuk me-mount rf-transistor pada heatsink yang sesuai dan menggunakan beberapa termal
    heatsink senyawa antara stud-rf transistor dan heatsink!
    (Heatsink Termal resistensi setidaknya 6 ° C / W)
    (III) semua bagian sudah disolder langsung pada toplayer dari PCB yang
    (IV) bottomlayer menghubungkan ke groundplane pada toplayer ini!​
