Arduino Uno Baskı Devre (pcb) Yapımı

Konusu 'Pic Uygulama Ve Devreleri' forumundadır ve guclusat tarafından 29 Ocak 2016 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.863
    Ödül Puanları:
    48
    Arduino UNO yu baskı devre haline getirmek için öncelikle aşağıdaki malzemeleri hazır bulundurun:
    -7805 regülatör (atmega328 5V ile çalışır )
    -1x 10K, 2x1K direnç (paperduino devresinde kullanılmıştır baskı devre kutu içerisinde kalacağı için kullanmadım)
    -2x 22pF, 2x100uF (elektrolit 16volt), 1x100nF(ben kullanmadım FTDI için gerekli) kondansatör
    -16 MHz kristal
    -buton(reset atmak için)
    -atmega328p
    -28 pinli entegre soketi (lehim yaparken entegreyi yakmamak için kullanacağız)

    Devrenizi basit bir şekilde çalıştırmanız için şekil 1 ve şekil 2 deki resimlerde biraz oynama yaptım kendim denedim çalıştı bu adımları yapmanız yeterli. Daha Profesyonel için Şekil-3 e bakınız.


    Şekil-1 deki resim paperduino devresinden alınmıştır. Bağlantı ve pin şekillerine dikkat ediniz.

    [​IMG]

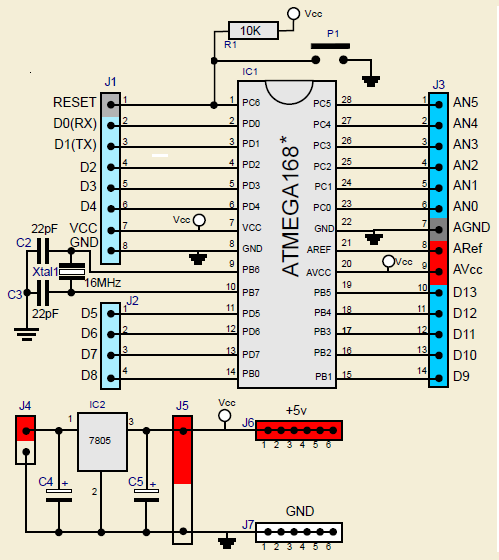

    Şekil-1 aperduino

    [​IMG]

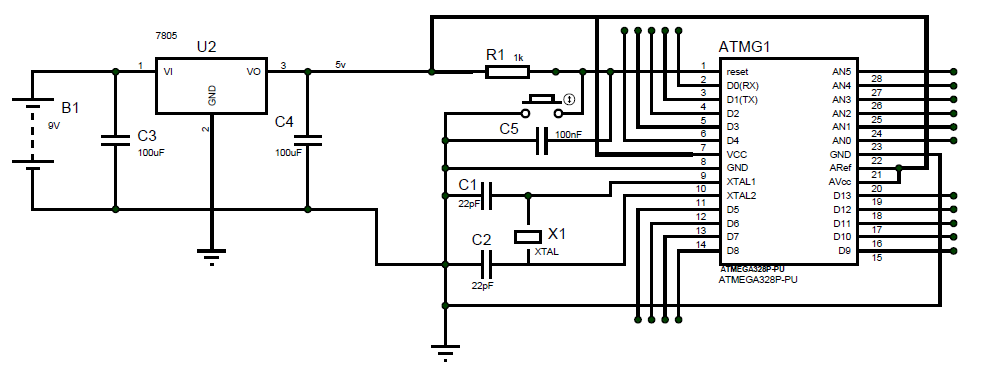

    Şekil-2: Proteusda çizilmiş hali

    Baskı devre yapmadan önce bread board da (deneme tahtası) deneyiniz.




    [​IMG]

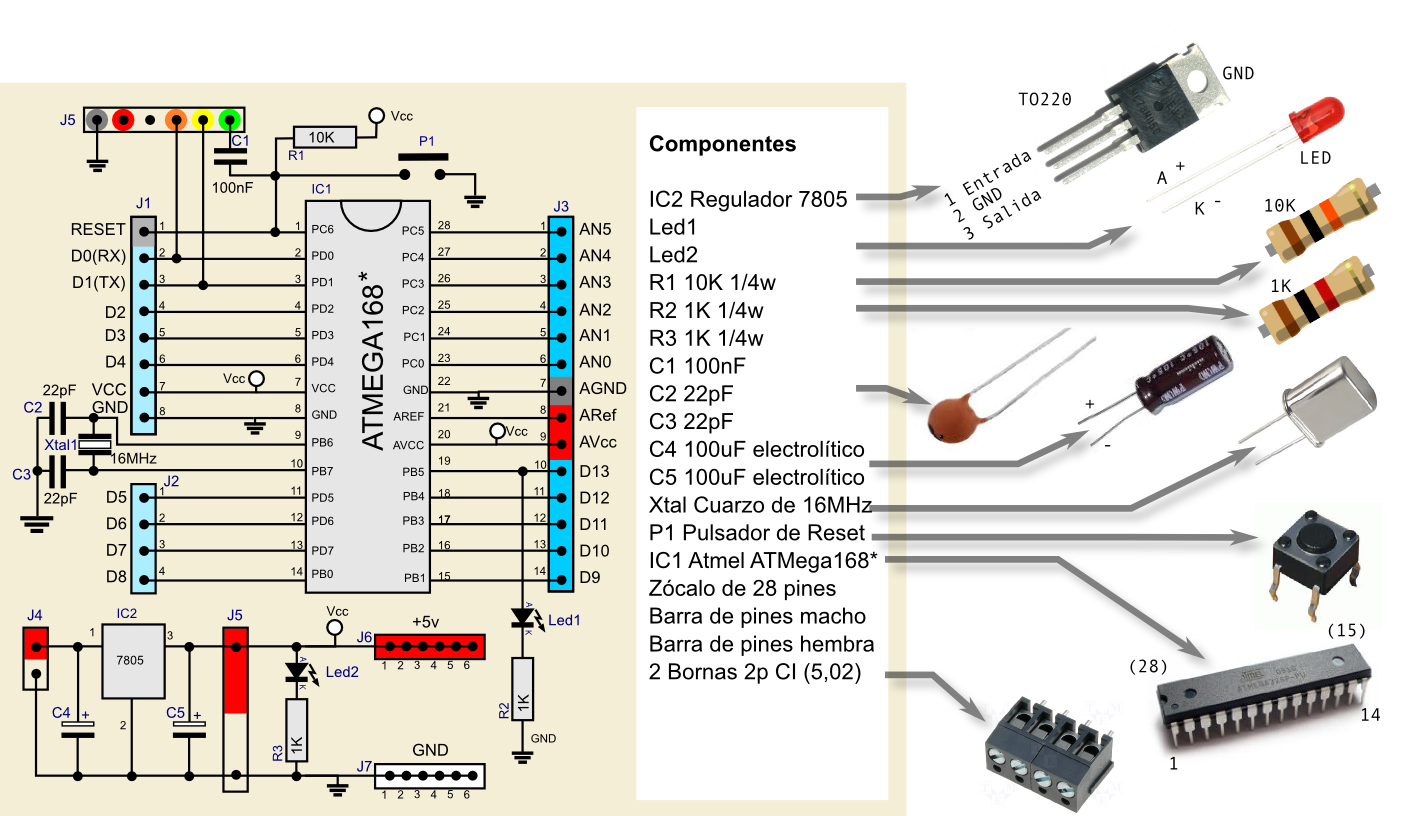

    Şekil-3 Paperduino orjinal



    [​IMG]

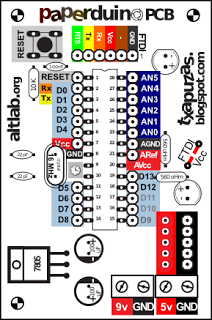

    Şekil-5 Hazır PCB


    [​IMG]
    Şekil-4 Kendi Arduinonuz
