ATMEGA128-16AU Interface

Konusu 'Pic Uygulama Ve Devreleri' forumundadır ve guclusat tarafından 18 Eylül 2012 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48
    New Solution Repair box JAF without resisters 330 and without remove chip LVC244A

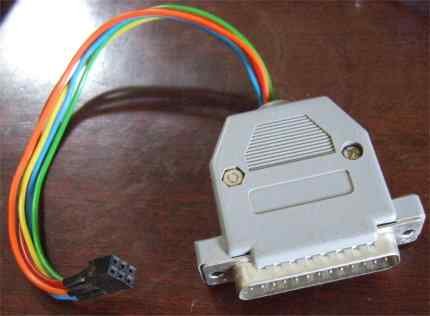

    Step 1: You have to find a stem LPT port cable as shown:

    [​IMG]



    Just like on the Jack LPT port to attach to the back of the computer.

    And on what it has stated that Jack LPT number from 1 to 25 feet (see wealth in'll see). And we only care about 4 feet.

    No. 6 feet ..........( called SCK)
    No. 7 foot ..............( called Mosi)
    No. 9 feet ..............( called reset)
    foot No. 10 ............( called miso)

    As shown below:

    [​IMG]


    Step 2: Open Box JAF and welding as Figure 1 below.

    [​IMG]

    Step 3: View behind JAF BOX. using a scalpel and cut as shown in Figure 3 below.

    [​IMG]

    Step 4: Connect the USB for the JAF Box to use GND and 5V Voltage

    Step 5: Download: soft + Firmware of JAF box

    Step 6: Install PonyProg_V207c

    Step 7: After installation is complete, we set up as shown below.

    [​IMG]

    The steps to load and select the file you just need to conform to the video is 100% OK. The most important problem is the connection with JAF BOX LPT port only.
