Audio DAC Devresi

Konusu 'Elektronik Devreler' forumundadır ve guclusat tarafından 23 Ekim 2011 başlatılmıştır.

  1. guclusat
    Online

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48
    Ses için Dijital Analog convertör devresi

    Kod:
    http://www.uydudoktoru.com/dosyalar/elektronik/Devreler/Karma_Devreler/audio_DAC/
    Devreler için Ana link Yukarda yer almaktadır

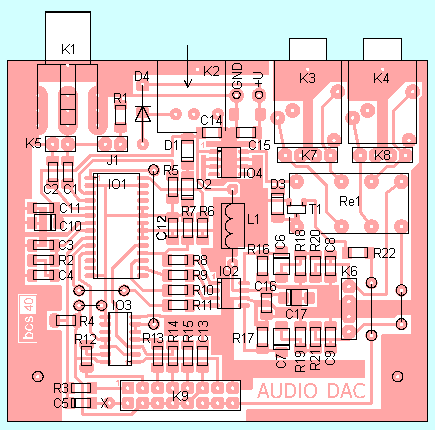

    [​IMG]

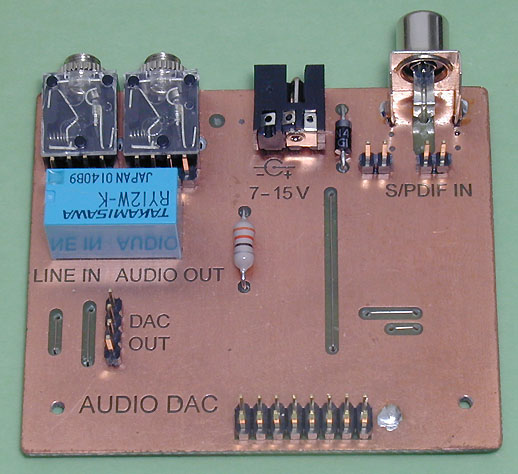

    [​IMG]

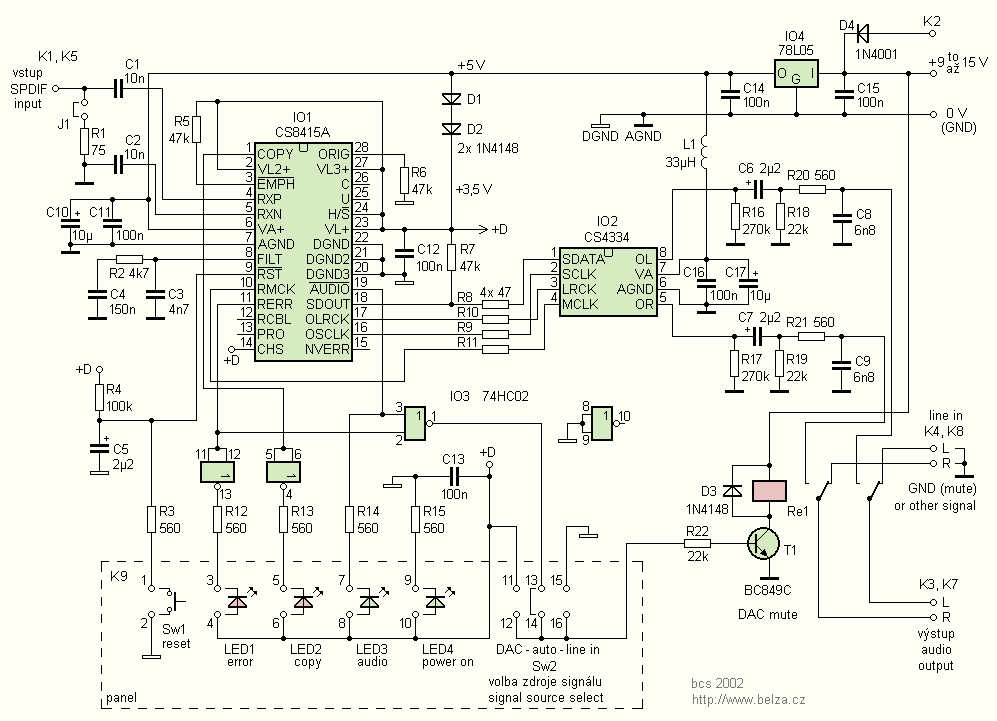

    [​IMG]

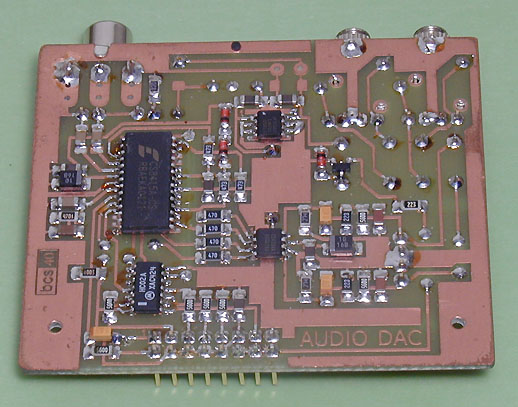

    [​IMG]

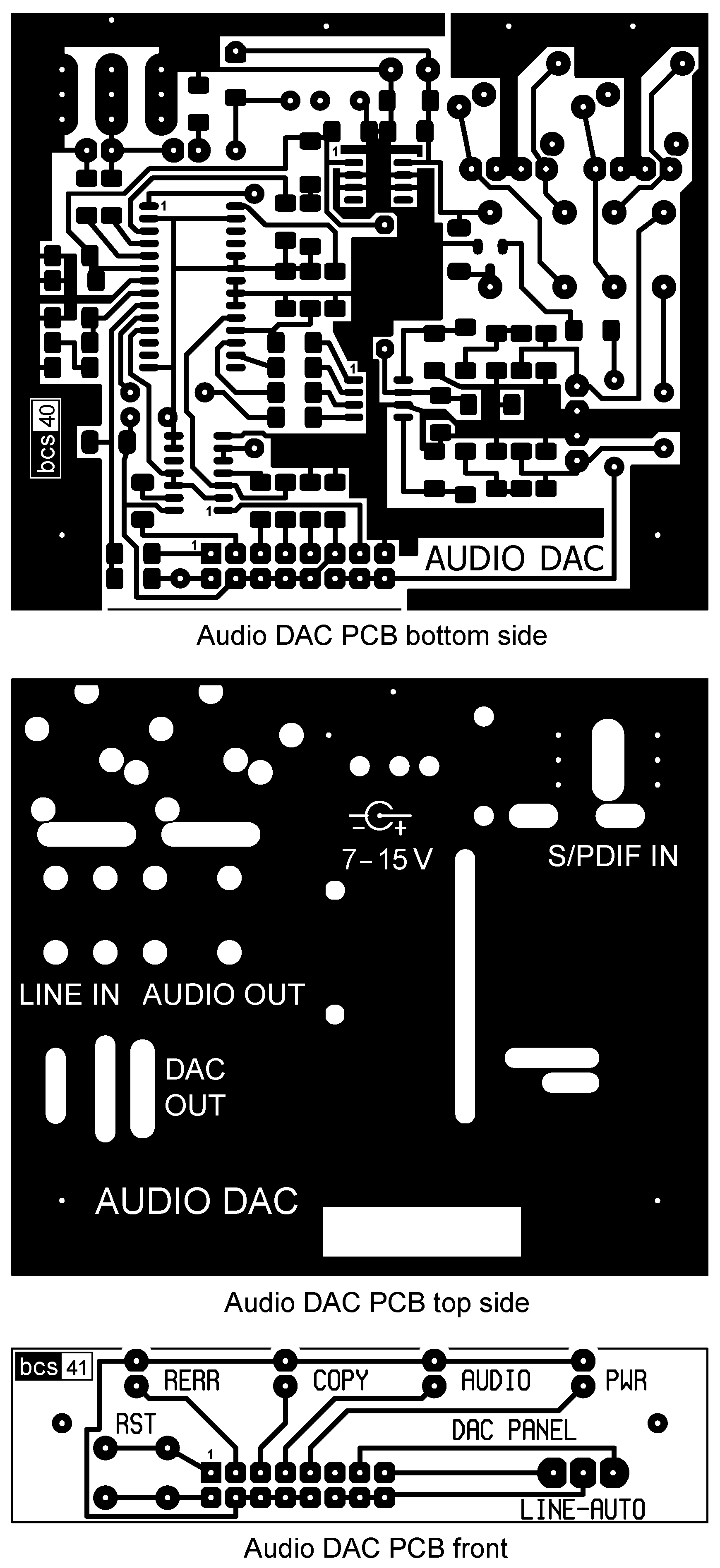

    [​IMG]

    [TABLE="align: center"]
    [TR]
    [TD]R1[/TD]
    [TD]75 ohm (82 ohm)[/TD]
    [TD][/TD]
    [TD]D1 až D3[/TD]
    [TD]1N4148, SMD[/TD]
    [/TR]
    [TR]
    [TD]R2[/TD]
    [TD]4,7 kohm (560 ohm)[/TD]
    [TD]D4[/TD]
    [TD]1N4001, SMD (nebo běžná DO41)[/TD]
    [/TR]
    [TR]
    [TD]R3, R12 až R15, R20, R21[/TD]
    [TD]560 ohm[/TD]
    [TD]T1[/TD]
    [TD]BC849C[/TD]
    [/TR]
    [TR]
    [TD]R4[/TD]
    [TD]100 kohm[/TD]
    [TD]IO1[/TD]
    [TD]CS8415A-CS[/TD]
    [/TR]
    [TR]
    [TD]R5 až R7[/TD]
    [TD]47 kohm[/TD]
    [TD]IO2[/TD]
    [TD]CS4334-KS[/TD]
    [/TR]
    [TR]
    [TD]R8 až R11[/TD]
    [TD]47 ohm[/TD]
    [TD]IO3[/TD]
    [TD]74HC02 (SMD)[/TD]
    [/TR]
    [TR]
    [TD]R16, R17[/TD]
    [TD]270 kohm[/TD]
    [TD]IO4[/TD]
    [TD]78L05 (SMD)[/TD]
    [/TR]
    [TR]
    [TD]R18, R19, R22[/TD]
    [TD]22 kohm[/TD]
    [TD][/TD]
    [TD][/TD]
    [/TR]
    [TR]
    [TD][/TD]
    [TD][/TD]
    [TD]LED1, LED2[/TD]
    [TD]LED 2 mA, červená / red[/TD]
    [/TR]
    [TR]
    [TD]C1, C2[/TD]
    [TD]10 nF[/TD]
    [TD]LED3, LED4[/TD]
    [TD]LED 2 mA, zelená /green[/TD]
    [/TR]
    [TR]
    [TD]C3[/TD]
    [TD]4,7 nF (2,2 nF)[/TD]
    [TD][/TD]
    [TD][/TD]
    [/TR]
    [TR]
    [TD]C4[/TD]
    [TD]150 nF (82 nF)[/TD]
    [TD]Re1[/TD]
    [TD]RA12W-K (Takamisawa) nebo podobné relé[/TD]
    [/TR]
    [TR]
    [TD]C5, C6, C7[/TD]
    [TD]2,2 µF/16 V[/TD]
    [TD][/TD]
    [TD][/TD]
    [/TR]
    [TR]
    [TD]C8, C9[/TD]
    [TD]6,8 nF[/TD]
    [TD]K1[/TD]
    [TD]cinch do desky s plošnými spoji[/TD]
    [/TR]
    [TR]
    [TD]C10, C17[/TD]
    [TD]10 µF/16 V[/TD]
    [TD]K2[/TD]
    [TD]napájecí zásuvka SCD-016[/TD]
    [/TR]
    [TR]
    [TD]C11 až C16 .[/TD]
    [TD]100 nF, ker[/TD]
    [TD]K3, K4[/TD]
    [TD]zásuvka jack 3,5 mm SCJ-0354 nebo EBS35[/TD]
    [/TR]
    [TR]
    [TD][/TD]
    [TD][/TD]
    [TD]J1, K5 až K10[/TD]
    [TD]konektorové lámací lišty[/TD]
    [/TR]
    [TR]
    [TD]L1[/TD]
    [TD]33 µH, axiální tlumivka[/TD]
    [TD][/TD]
    [TD][/TD]
    [/TR]
    [TR]
    [TD][/TD]
    [TD][/TD]
    [TD]Sw1[/TD]
    [TD]tlačítko P-B1720C[/TD]
    [/TR]
    [TR]
    [TD]desky s plošnými spoji[/TD]
    [TD]bcs 40, bcs 41[/TD]
    [TD]Sw2[/TD]
    [TD]dvoupolohový přepínač P-B143[/TD]
    [/TR]
    [/TABLE]


    Malzeme listesi için link aşağıda yer almaktadır

    Kod:
    http://www.uydudoktoru.com/dosyalar/elektronik/Devreler/Karma_Devreler/audio_DAC/liste.doc
