Basit flip flop

Konusu 'Elektronik Devreler' forumundadır ve guclusat tarafından 29 Kasım 2009 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.183
    Ödül Puanları:
    48
    Bu devre dijital elektroniğin temel devresi olan flip-flop ların çalışma mantığını kavramak için en temel ve basit bir devredir. Özellikle elektroniğe yani başlayanlar için yapımı kolay ve basit bir devredir. Devrenin frekansı 0,5Hz olarak devre elemanları hesaplanmıştır[/TD]

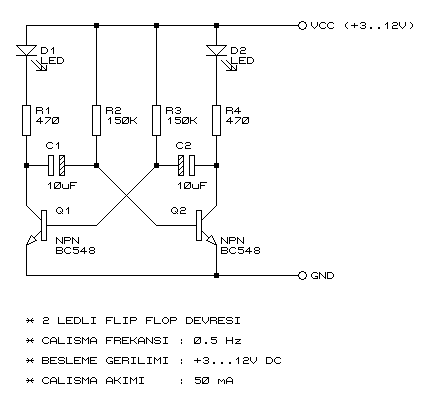

    DEVRENİN AÇIK ŞEMASI
    [​IMG]
    DEVRENİN BASKILI DEVRE ÇİZİMİ
    [​IMG]

    MALZEME LİSTESİ
    Malzeme

    Direnç[R1,R4] 470 1/4W
    Direnç[R2,R3] 150k 1/4W
    Kondansatör[C1,C2] 10uF/16V
    Transistör[Q1,Q2] BC 548
    Led 5mm LED

    Son düzenleme: 20 Mart 2016
  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.183
    Ödül Puanları:
    48
    Basit Flip-Flop Devresi

    Bu devrede bulunan lamba sürekli olarak yanıp söner maliyeti az olması nedeniyle denenmeye değer!

    MALZEMELER:
    lm3909 1adet
    led 1adet
    100nF 1adet


  3. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.183
    Ödül Puanları:
    48
    555 Entegresi İle Flip Flop Devresi

    Devrede kullanılan C1 kondansatörünün kapasitesi değiştirilerek ledlerin yanıp sönme hızı ayarlanabilir. Kapasite ne kadar küçük olursa ledler o kadar hızlı yanıp söner.


  4. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.183
    Ödül Puanları:
    48
    Ayarli Flip Flop Devresi
