DC Motor kontrol devresi

Konusu 'Elektronik Devreler' forumundadır ve guclusat tarafından 23 Ekim 2011 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.082
    Ödül Puanları:
    48
    [​IMG],

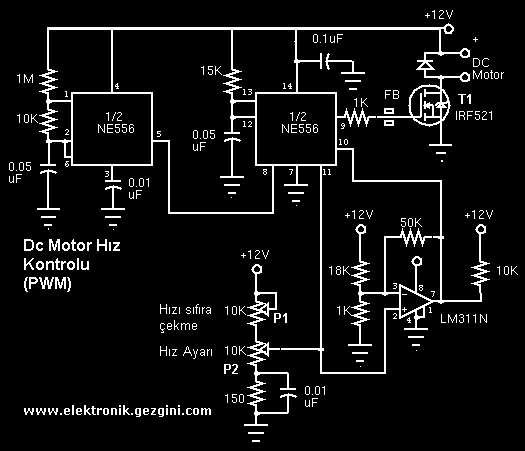

    DC Motor kontrol devresi

  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.082
    Ödül Puanları:
    48

    opamp ile yapılmış bir devre daha

  3. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.082
    Ödül Puanları:
    48
    12 Volt DC Fan Kontrol Devresi

    Bu yazımızda 12V DC fan kontrolüne değineceğiz. Sıcaklığa göre otomatik olarak çalışıp otomatik olarak duran bir fanın çalışmasından bahsedeceğiz.

    Devrede sıcaklığı kontrol etmek için NTC kullanılıyor. Sıcaklık arttığında NTC termistörünün direnci düşer. Devredeki IC1 entegresi voltaj karşılaştırma amacıyla kullanılır. VR1 potansiyometresi ile fanın çalışıp duracağı sıcaklık ayarlanır.


    Devrede ayarlanan sıcaklığa gelindiğinde IC1 entegresi çıkışında voltaj verir, o sıcaklığın altına düşüldüğünde çıkış vermez. IC1 entegresi çıkışta voltaj vermediğinde fan durur, voltaj verdiğinde fan çalışır. Fan çalıştığı sürece LED yanar.

    Devreyi kurduktan sonra fan çalışıyorsa durana kadar potansiyometrenin değerini değiştirin. Böylece odanın o anki sıcaklığı sizin fanınızın çalışıp duracağı sıcaklık olarak belirlenmiş olur.
