DM500 güç kaynagı

Konusu 'Uydu Cihazların Tamir Bilgileri' forumundadır ve guclusat tarafından 14 Eylül 2009 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48
    arkadaşlar ben bu bilgiyi yabancı bir siteden aldım
    yazı tercümesinde hata olabilir bu bilgiler elektronik işleri yapan arkadaşların işine yarar
    acemi olan sakın denemesin


    klon DM500 Için güç kaynaklarının düşük kaliteli eleştirdikden sonra
    bir süre Ben onları daha yakından nasıl çalıştıklarını anlamak için baktım
    zamanı geldiğini düşündüm (veya niçin) yoktur.

    Kim elektrolitik kapasitörler bir veya daha fazla değiştirerek bazen yeterli değildir
    bulabilirsiniz hatalı olanları tamir deneyin:
    bazen yedek cızırdama ve çok patlıyor.
    Ve direnç overheated bulacaksınız ve yaktılar.
    Ne genellikle bu durumlarda oldu olan düzenleyici ve / veya PWM denetleyicisine
    BM başarısız olduğunu, çıkış 20V üzerinde hangi parçaları yakmak için bir sürü neden olduğunu.

    Bu Fernbay gibi kişiler görünümü bu değil gerçekten,
    buna onarım ve reglue gereken süre değerinde -
    kesinlikle eğer Dahası sadece bir veya iki kapasitörler oluşmuş
    sonra yerine oldukça ucuza vardır öğrenmiş olmak.
    Tabii ki kabul edecektir Herkes, hem de ben DM500 PSU sürümlerinin
    Ben bugüne kadar gördüklerimizle çift hakkında bilgi gönderme çalışıyorum düzgün karar vermenize yardımcı olacak.
    Bir hata, Her şeyi garanti etmiyoruz olabilir% 100 doğru.
    Ama sen, ve sen ne mücadele ettiğiniz bir fikir, nasıl çalışır
    veren bir onarım ile düzgün olsun istiyorum arıza nasıl giderilir.

    Eğer bazı oturtunuz ve gözlemler eklemek almak isteyebilirsiniz yeni bir sürümünü rastlamak.

    Ayrıca aralıklı başarısızlık durumda gördüm.
    Bu saç çizgisi neden olabilir PCB veya ağır bileşenler kötü lehim eklemleri de
    (giderek yol ile ortak ücretsiz lehim günümüzde) fractures.

    Eğer bileşen üreticilerin referans tasarımlar için bir şema karşılaştırın
    (bu veya bu) birkaç kısa kesintiler ve DM500 malzeme alınan fark edeceksiniz örneğin.
    Örneğin,
    Bunun nedeni, daha düşük kapasiteli yedek parça ile yüksek titrek elektrik akımı
    daha iyi başa iyi tasarımlar tek bir 1000uF yerine Schottky diyotlar iki 470uF kapasitörler kullanmalısınız.
    Daha iyi tasarımlar yerine 16V ve 25V çıkış kapasitörler kullanın.
    Size referans tasarımlarının bir numara göreceksiniz
    Aslında oldukça küçük çıkış electrolytics, sadece 100uF gibi kullanın.
    Bu, kapalı asgari güvenlik marjı olan bir büyük daha güvenli bir gerilim derecesi
    ile daha küçük bir kondansatör kullanarak daha iyi olduğunuzu göstermektedir.
    Daha iyi tasarımlar belirtmek yüksek puan Schottky diyotlar
    transients ile (3A yerine 16A ve yüksek gerilim derecesi çok vb)
    başa çıkabilmek için
    Bazen daha yüksek puan direnç 0.5W vb (1W yerine)
    belirtmek tasarımlar Daha iyi tasarımlar için Schottky diyot ve çıkış üzerinde
    elektrolitik yüksek titrek elektrik akımı türünü belirlemek
    Bazı tasarımlar paralel olarak sadece bir yerine iki Schottky diyotlar kullanmak;
    bazı PCBs iki ancak sadece biri için uygun olduğunu tasarlanmıştır.
    Daha iyi tasarımlar geribildigiminiz diyotlar üzerinde transients başa çıkabilmek
    için yüksek gerilim degerlendirmesi belirtin.
    Daha iyi tasarımlar belirtmek yüksek sürücü MOSFET puan.
    Diğer bazı yorumlar:
    Burada bastırma kapasitör notları (X1, X2, y1, Y3) arasındaki tutarsızlıkları ve PCB ve parçalar aslında monte üzerindeki bazı durumlarda vardır. Eğer bu konuda bilgi edinmek için zaman ayırdığınız değer bu parçaları aşina değilseniz, örneğin burada için.
    Birçok switchmode tasarımlar çıkış filtresi (10uH) yerine çıkış tarafının tedarik yan geribildirim alın.
    Sarı KEVLAR (ya da bu) dönüştürücüleri civarında kaset ve heatsink ise güvenlik için önemlidir; kaldırmak değildir.
    Bazı bileşenleri üzerindeki tutkal olan switchmodes ortak bir sorun olduğunu uğultu azaltılması.
    Çünkü pano altındaki lastik soğukluğu üzerine yapışan güçlü olabilir
    zaman çıkarmadan PCBs davaları kimden dikkatli olmak gerekir;
    eğer bu çıkarmadan dikkatli olmadıklarını olabilir kırık PCB izler.
    Be warned:
    PCB öldürücü olabilen bir canlı veya ücret switchmode ele bir elektrik şoku!
    Siz elektronik konusunda bilgili ve olduğunuzda size açmak gerekir
    yalnız bir switchmode güç kaynağı değiştirme girişiminde izin know what you're doing.
    Çünkü ancak tüpler PSUs bulunan kapasitörler daha fazla ücret saklamak yüksek gerilim içeren Güç kaynakları Arguably daha CRT tüpler daha yönetmek için tehlikeli oluyor.
    Ayrıca bu gerçek bir güvenlik riski eğer bir hata olduğunu tanıtmak.
    Bu sadece iyi bir neden değil girişimi kendini tamir yerine satın almak için.


    Sun6106c
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    Burada olan ve komponent yerleşim şeması.
    [​IMG]
    [​IMG]

    Sun6106d
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    Burada D sürümü ve komponent yerleşim şeması vardır.
    [​IMG]
    [​IMG]
    Bile karar verirseniz, size devreleri çalışmalarına göre biraz öğrenebilirsiniz nasıl çalışır anlamaya tamir denemesi için. Bileşen üreticilerinin referans tasarımları (bu yukarıda bağlantılı gibi) iyi ayrıntılı olarak ben bu girmeyeceğim devre işlemi açıklar. Ayrıca tasarımlar istikrar, dayanıklılık ve standartlara uyum için yerine getirmesi gereken teknik kısıtlamaları tartışıyor. O kadar çok neden dikkatli bileşen seçimi güvenilirliği açısından önemli olduğunu takdir edersiniz, bu konuları daha fazla anlıyorum. Temel nedeni klon cihaz güvenilir olması eğilimi bu normal koşullar ancak mutlaka transients baş edemiyoruz yeterlidir düşük derecelendirme ile ucuz parçaları yerini tutamaz.

    Öğrenmeye başlamak için iyi bir yer LM431 şönt düzenleyici için veri olduğu. Ne zaman düzgün bir şekilde bu kendi referans bacağını 2.50V korumak düzenleyen (2.50V ve kıyasla bir optocoupler açıldığında / kapama göre) referans girişi yani. Eğer DM500 güç kaynağı şemadaki sizi orada 120K ve 1K PIN aşağı kat kadar direnç görürsünüz bak. Bu kadar geçerli toplam bir
    2.5V * (1/1K + 1/120K) = 2.52mA.
    En op olduğu gibi amper bir referans iğne o an, bu gerilimi, 3K9 üzerinden akışı gerektiği anlamına gelir gözardı edilebilir. Onları tutulur çıkış gerilim anlamına gelir:
    2.5V + 2.52mA * 3K9 = 12.3V
    Bu nedenle olsa bile, şönt düzenleyici dahili referans yüksek olabilir hassas görmek, çıkış gerilim ve doğruluğunu sadece bu direnç kadar iyidir. Bu nedenle 1% hassas tür kullanılır'.

  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48

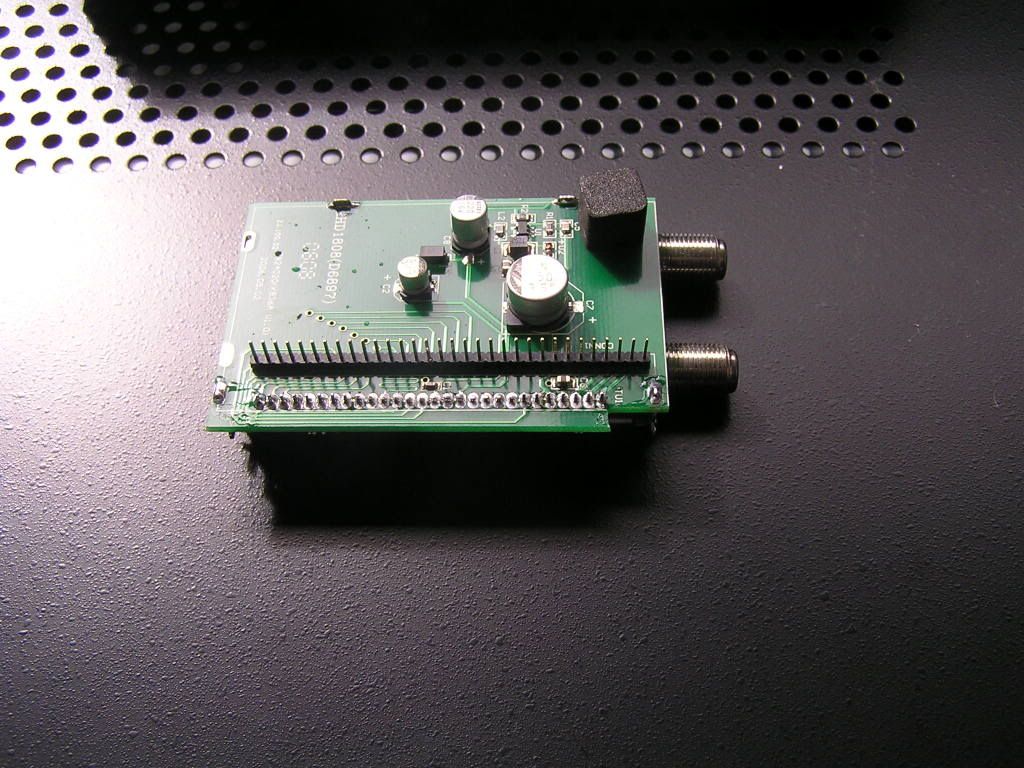

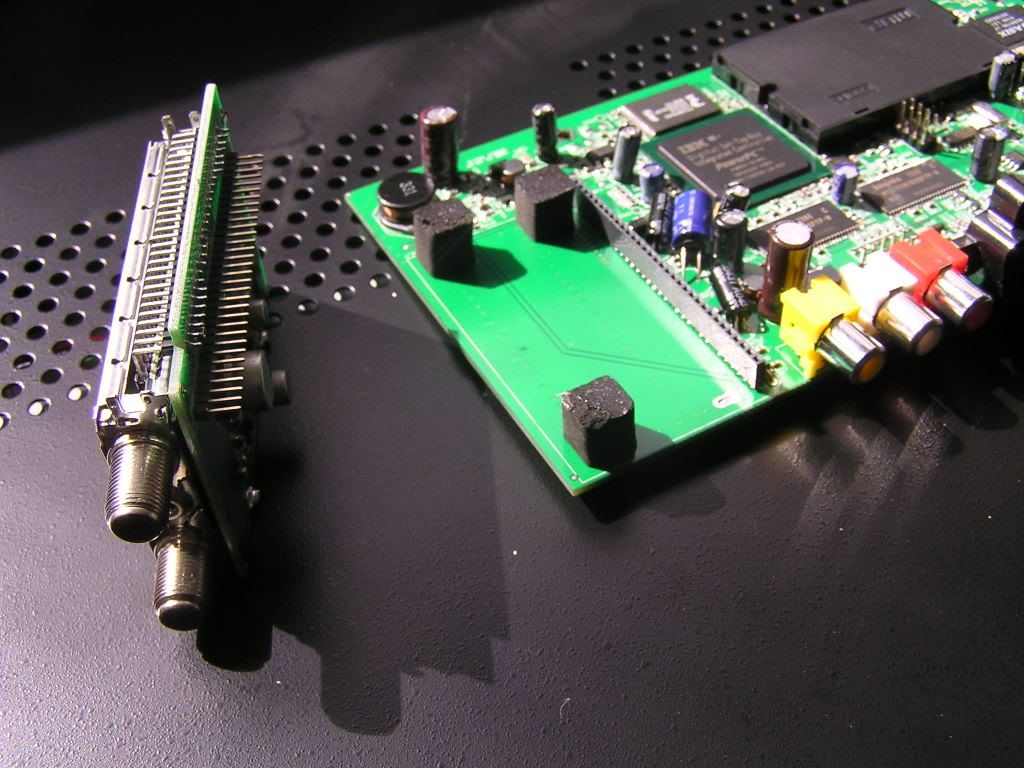

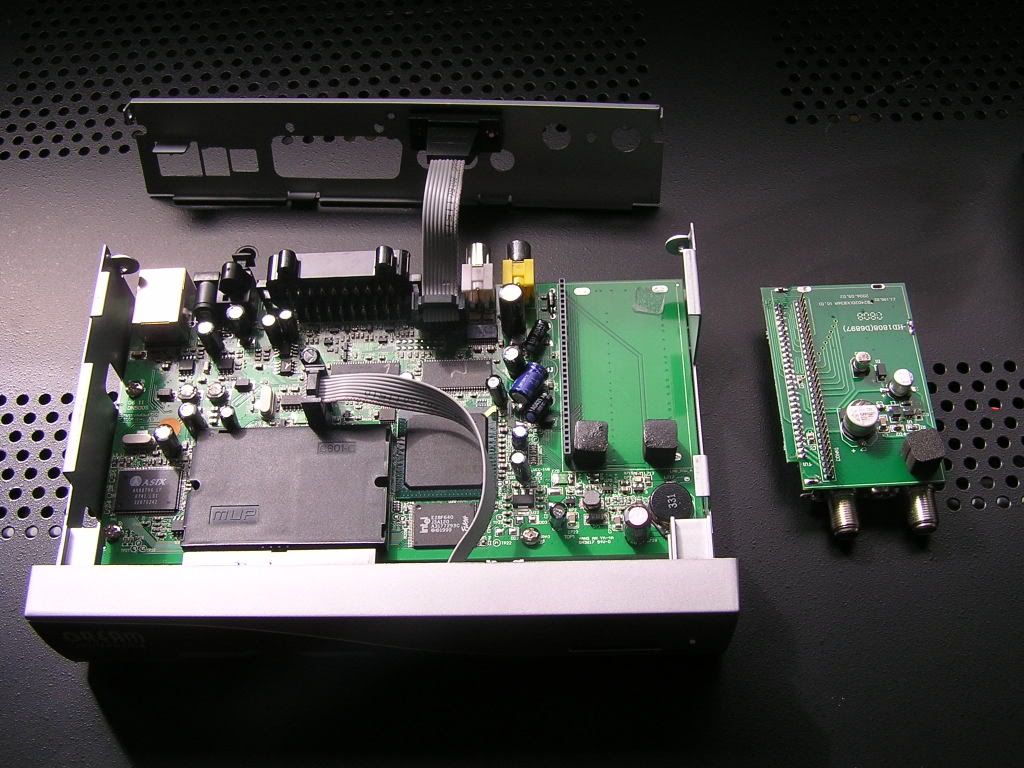

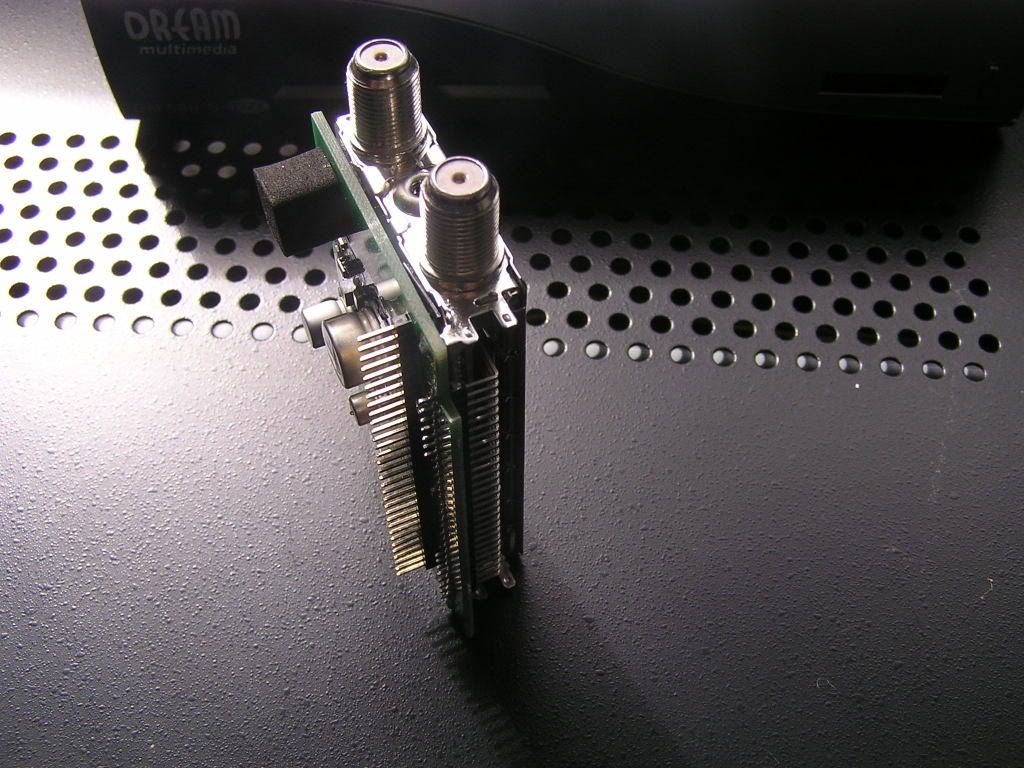

    Dm500s - plug tuner

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
