DVI Cable Pinout

Konusu 'Genel Elektronik' forumundadır ve guclusat tarafından 15 Ağustos 2014 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48
    [​IMG]

    [​IMG]


    [TABLE="width: 288, align: center"]
    [TR]
    [TD]PIN[/TD]
    [TD]Function[/TD]
    [/TR]
    [TR]
    [TD]1[/TD]
    [TD]T.M.D.S DATA 2-[/TD]
    [/TR]
    [TR]
    [TD]2[/TD]
    [TD]T.M.D.S DATA 2+[/TD]
    [/TR]
    [TR]
    [TD]3[/TD]
    [TD]T.M.D.S DATA 2/4 SHIELD[/TD]
    [/TR]
    [TR]
    [TD]4[/TD]
    [TD]T.M.D.S DATA 4-[/TD]
    [/TR]
    [TR]
    [TD]5[/TD]
    [TD]T.M.D.S DATA 4+[/TD]
    [/TR]
    [TR]
    [TD]6[/TD]
    [TD]DDC CLOCK[/TD]
    [/TR]
    [TR]
    [TD]7[/TD]
    [TD]DDC DATA[/TD]
    [/TR]
    [TR]
    [TD]8[/TD]
    [TD]ANALOG VERT. SYNC[/TD]
    [/TR]
    [TR]
    [TD]9[/TD]
    [TD]T.M.D.S DATA 1-[/TD]
    [/TR]
    [TR]
    [TD]10[/TD]
    [TD]T.M.D.S DATA 1+[/TD]
    [/TR]
    [TR]
    [TD]11[/TD]
    [TD]T.M.D.S DATA 1/3 SHIELD[/TD]
    [/TR]
    [TR]
    [TD]12[/TD]
    [TD]T.M.D.S DATA 3-[/TD]
    [/TR]
    [TR]
    [TD]13[/TD]
    [TD]T.M.D.S DATA 3+[/TD]
    [/TR]
    [TR]
    [TD]14[/TD]
    [TD]+5V POWER[/TD]
    [/TR]
    [TR]
    [TD]15[/TD]
    [TD]GND[/TD]
    [/TR]
    [TR]
    [TD]16[/TD]
    [TD]HOT PLUG DETECT[/TD]
    [/TR]
    [TR]
    [TD]17[/TD]
    [TD]T.M.D.S DATA 0-[/TD]
    [/TR]
    [TR]
    [TD]18[/TD]
    [TD]T.M.D.S DATA 0+[/TD]
    [/TR]
    [TR]
    [TD]19[/TD]
    [TD]T.M.D.S DATA 0/5 SHIELD[/TD]
    [/TR]
    [TR]
    [TD]20[/TD]
    [TD]T.M.D.S DATA 5-[/TD]
    [/TR]
    [TR]
    [TD]21[/TD]
    [TD]T.M.D.S DATA 5+[/TD]
    [/TR]
    [TR]
    [TD]22[/TD]
    [TD]T.M.D.S CLOCK SHIELD[/TD]
    [/TR]
    [TR]
    [TD]23[/TD]
    [TD]T.M.D.S CLOCK+[/TD]
    [/TR]
    [TR]
    [TD]24[/TD]
    [TD]T.M.D.S CLOCK-[/TD]
    [/TR]
    [TR]
    [TD]C1[/TD]
    [TD]ANALOG RED[/TD]
    [/TR]
    [TR]
    [TD]C2[/TD]
    [TD]ANALOG GREEN[/TD]
    [/TR]
    [TR]
    [TD]C3[/TD]
    [TD]ANALOG BLUE[/TD]
    [/TR]
    [TR]
    [TD]C4[/TD]
    [TD]ANALOG HORZ SYNC[/TD]
    [/TR]
    [TR]
    [TD]C5[/TD]
    [TD]ANALOG GROUND[/TD]
    [/TR]
    [/TABLE]

  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48

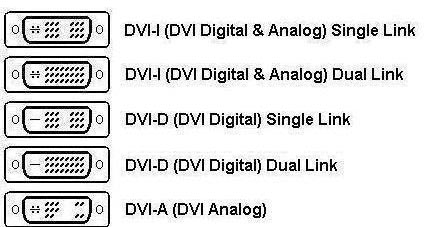

    Dual Link versus Single Link DVI Pinouts

    [​IMG]
