    8 PİN DÜZ, BİREBİR KABLO BAĞLANTISI
    [​IMG]

    PİN EKONOMİK DÜZ, BİREBİR KABLO BAĞLANTISI

    [​IMG]

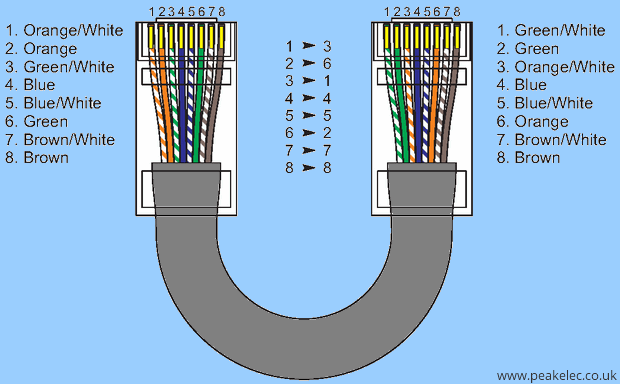

    8 PİN ÇAPRAZ CROSSOVER KABLO BAĞLANTISI

    [​IMG]

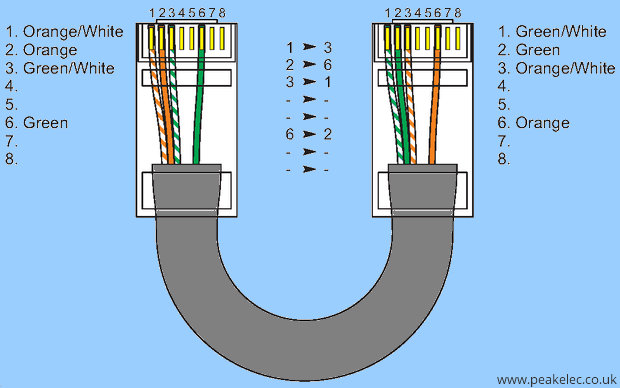

    4 PİN EKONOMİK ÇAPRAZ CROSSOVER KABLO BAĞLANTISI

    [​IMG]

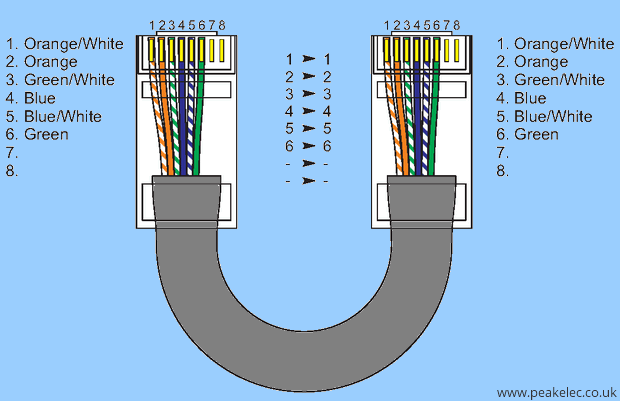

    6 PİN SES, VERİ KABLO KABLOSU BAĞLANTISI

    [​IMG]


    TWİSTED CİSCO KABLO VE LİNN SES KABLO BAĞLANTISI

    [​IMG]

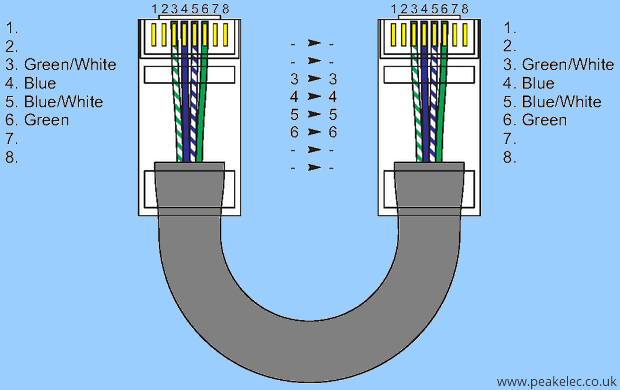

    TOKEN RİNG KABLO BAĞLANTISI

    [​IMG]

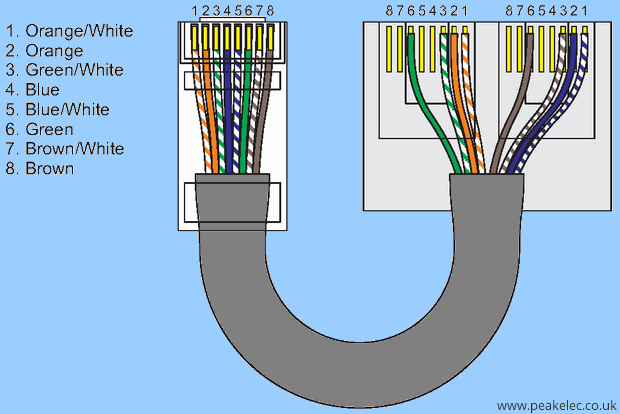

    İKİLİ EKONOMİK BAĞLANTI

    [​IMG]

    Düz Kablo bağlantısı; Bilgisayarın, sunucuların Hub çoklayıcı, anahtarlama switch vb. cihazlara bağlantısında kullanılır

    Çapraz Crossover Kablo bağlantısı; 2 bilgisayarı bir birine, sunucuya bağlarken ve hub, switch, Transceiver, router gibi cihazları bir birine bağlarken kullanılır.
