Kayan karakter uygulaması "Pic16F84A"

Konusu 'Pic Uygulama Ve Devreleri' forumundadır ve guclusat tarafından 23 Ekim 2011 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.756
    Ödül Puanları:
    48

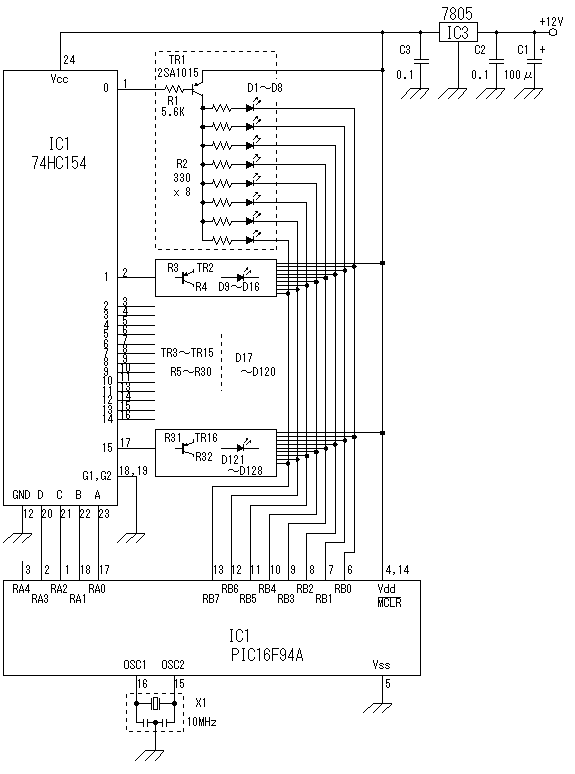

    Proje Ledlerle gerçekleştirilmiş bir kayan karakter projesidir. Devrede 128 adet led ile bir karakter kümesi oluşturulmuş ve Pic16f84A ile bu karakter kümesine taratma yöntemi kullanılarak bir kalp şekli gönderilmiştir. Devrenin çalışma şekli aşağıda gösterilmiştir;

    [​IMG]

    [​IMG]

    Kod:
    http://www.uydudoktoru.com/dosyalar/elektronik/Pic_Devreleri/Kayan_Karakter/Kayan_Karakter_Uygulamasi.zip
    Hex dosyasını ekten indirebilirsiniz
