LM391N-100 2X50W Amplifikatör

Konusu 'Amplifikatör Devreleri' forumundadır ve guclusat tarafından 24 Ekim 2012 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.909
    Ödül Puanları:
    48
    DEVRE ELEMANLARI :
    Dirençler:
    R1, R1', R4, R4' = 4,7k
    R2, R2', R5, R5', R6, R6', R9, R9', Rx=100k,
    R3, R3' = 47k
    R7, R7', R8, R8', R15, R15', R16, R16', R17, R17' = 1k
    R10, R10', R11,
    R11 ' = 100 Ohm
    R12, R12', R13, R13'= 0,15 Ohm/3W
    R14, R14'= 10 Ohm/1 W (karbon direnç)
    R18, R18' = 1 Ohm/1 W (karbon direnç)
    P1, P1' = 10k trimpot.

    Kondansatörler : C1, C1' = 4,7uF/16V
    C2, C2' = 1uF/63V
    C3, C3', C6, C6' = 10uF/63V
    C4, C4', C7, C7'=4,7pF
    C5, C5', C10, C10', C13, C13', C14, C14' = 100nF,
    C8, C8', C9, C9', C11, C11' = 1nF
    C12, C12'=47nF

    Yarıiletkenler : IC1,IC1 ' = LM391 -60 veya LM391 -80
    T1, T1 ' = BD139, T2, T2' = BD140
    T3, T3' = MJE2955 veya TIP2955
    T4, T4' = MJE3055 veya TIP3055
    D1, D1 ',D2, D2' = 1N4002.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Son düzenleme: 25 Ocak 2017
  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.909
    Ödül Puanları:
    48
    100 watt LM391 Audio Power Driver

    100 Watt LM391 Audio Power Driver.png

  3. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.909
    Ödül Puanları:
    48
    Power Amplifier 35W with LM391

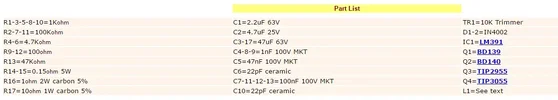

    A power amplifier that is based on the LM391, that is a complete driver of power transistors. It does not need despite few external elements in order to it works. With the TR1 we can regulate the calm current in 45mA. Inductor L1 is constituted by 20 coils of wire, with thickness 0.9mm, round resistor R16. Transistors Q3-4 should be placed on heatsink. If are used the Q3-4 in packing TIPxxxx they can be placed straight above in PCB. If however they are used transistor in packing TO-3, then it will be supposed they are connected with short cables in the corresponding places on PCB.





  4. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.909
    Ödül Puanları:
    48
    lm391-guitar-amplifier-circuit
