Microcontroller Module with ATmega2560 Chip45 Crumb2560-1.1

Konusu 'Pic Uygulama Ve Devreleri' forumundadır ve guclusat tarafından 6 Şubat 2016 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.756
    Ödül Puanları:
    48

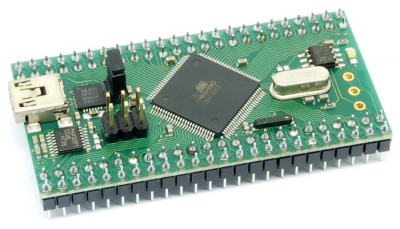

    Crumb2560 V1.1 is a versatile, small (just 60×30mm footprint!) microcontroller module with the ATmega2560 microcontroller, a CP2102 USB UART converter, a MAX3221 RS232 transceiver and a 75ALS176 RS485 transceiver. All ATmega2560 signals are available on pads. A watch crystal (TOSC) is preassembled and a selectable XTAL crystal is included.
    [​IMG]
    The Crumb2560 is being shipped without preassembled pinheaders, since everybody has different preferences here. A suitable Connector Kit with pin headers and receptacles can be ordered optionally.
    Features:

    • ATmega2560 (256k Flash, 8k SRAM, 4k EEPROM)
    • Interfaces: 4x UART, SPI, TWI (I2C), ADC, ext. processor bus
    • ISP interface with 6-pin standard pinout
    • CP2102 USB UART converter at UART0
    • MAX3221 RS232 transceiver at UART2
    • SN75ALS176 RS485 transceiver at UART3
    • 32768Hz watch crystal preassembled
    • XTAL crystal frequency selectable
    • connections: 2×48-pin with all processor signals, USB mini-B connector, 1×6-pin ISP, 3pin 3.5mm screw terminal pads for RS485
    • 2.54mm (1/10inch) modular grid
    • dimensions: 60.96mm × 30.48mm
