MOC3020 izole triyak kontrol devresi

Konusu 'Elektronik Devreler' forumundadır ve uydudoktoru tarafından 11 Aralık 2010 başlatılmıştır.

  1. uydudoktoru
    Offline

    uydudoktoru Aktif Üye Yönetici Yönetici

    Katılım:
    13 Haziran 2009
    Mesajlar:
    2.142
    Ödül Puanları:
    38

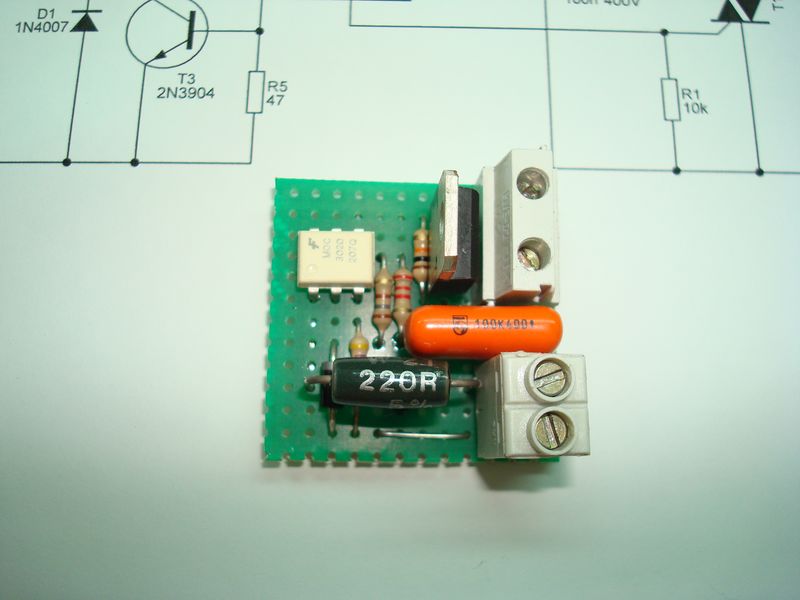

    [​IMG]Circuito rele estado solido

    Los relés de estado sólido son cada día mas utilizados por las ventajas que ofrecen, al no tener partes mecánicas que con el tiempo sufran de desgaste, estos componentes resultan
    muy interesantes para numerosas aplicaciones, por estar construidos con semiconductores.

    Ventajas:
    - Ninguna parte mecánica sujeta a desgaste
    -Conexión y desconexión de la carga solo cuando la tensión pasa por cero
    -Ausencia de perturbaciones eléctricas en la conmutación
    -Amplio margen de la tensión de control
    -Aislamiento galvánico elevado entre circuito de control y carga
    -Elevada resistencia mecánica
    -Ausencia de ruido en la conmutación

    Esto está todo muy bien pero como casi todas las cosas, también tienen sus inconvenientes. A causa del triac conectado al circuito de potencia, estos componentes necesitan una
    corriente mínima de carga (llamada corriente de mantenimiento 25-100mA) para que el circuito funcione sin problemas. El triac también es responsable de una pequeña corriente
    residual (en este circuito es de 7mA, cosa que la mayoría de los fabricantes omiten en sus hojas de características) esto significa que no se puede obtener una separación completa en
    la carga de la alimentación, como sucede con los contactos del relé normal.

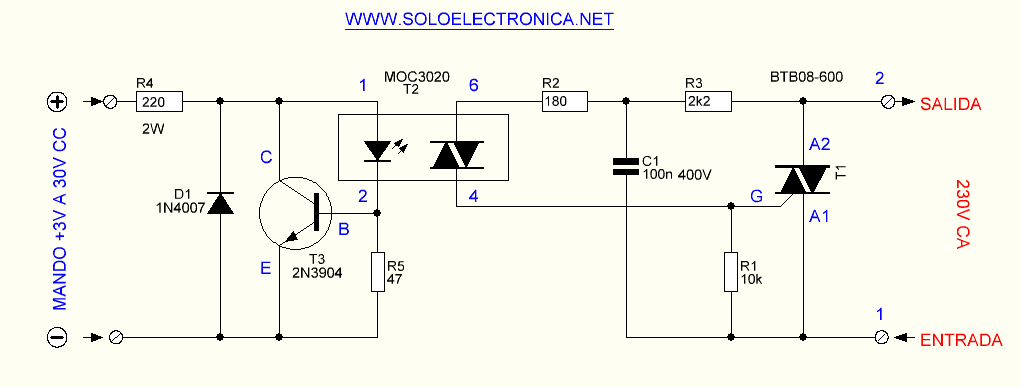

    esquema [​IMG]

    Características:
    -Tensión de control de 3V a 30V CC
    -Tensión de salida 115V a 280V CA
    -Potencia de salida 400W (sin modificaciones, disipador de calor)
    -Corriente mínima de funcionamiento 50 a 100mA

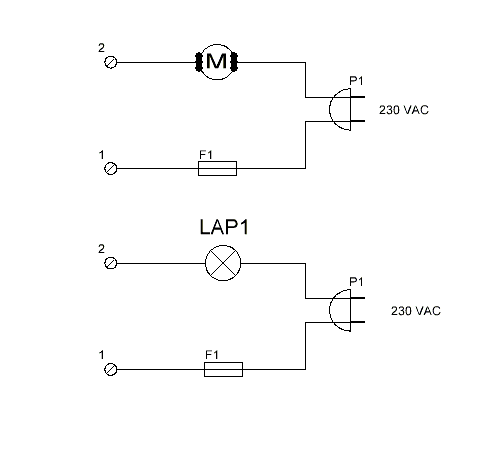

    Ejemplo de conexiónComponent list[​IMG]

    C1= 100n 400v cc
    D1= 1N4007,1N4004
    R1= 10k 1/4w
    R2= 180 1/4w
    R3= 2k2 1/4w
    R4= 220 2W
    R5= 471/4w
    T1= BTB 08-600-BTA 08-600
    T2= MOC3020,K3020
    T3= 2N3904

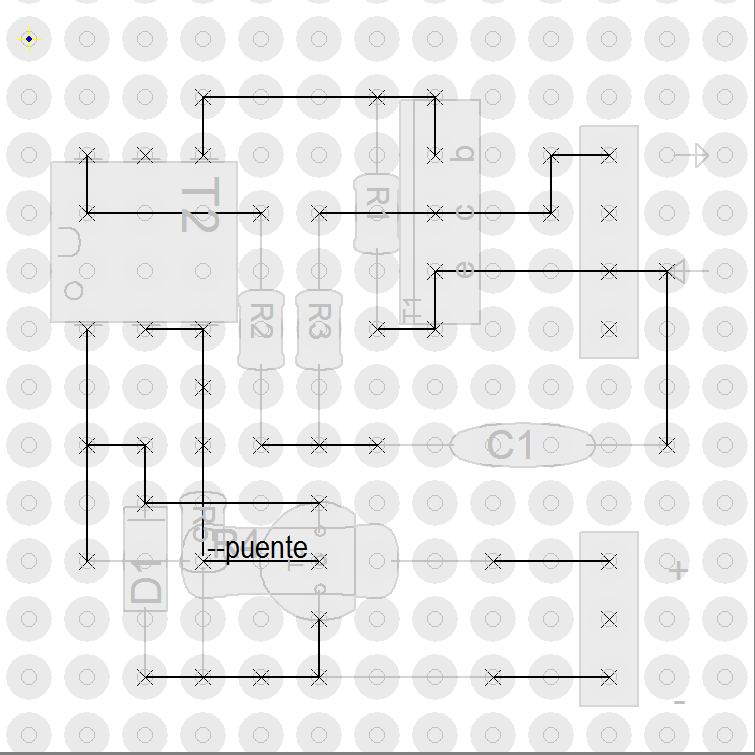

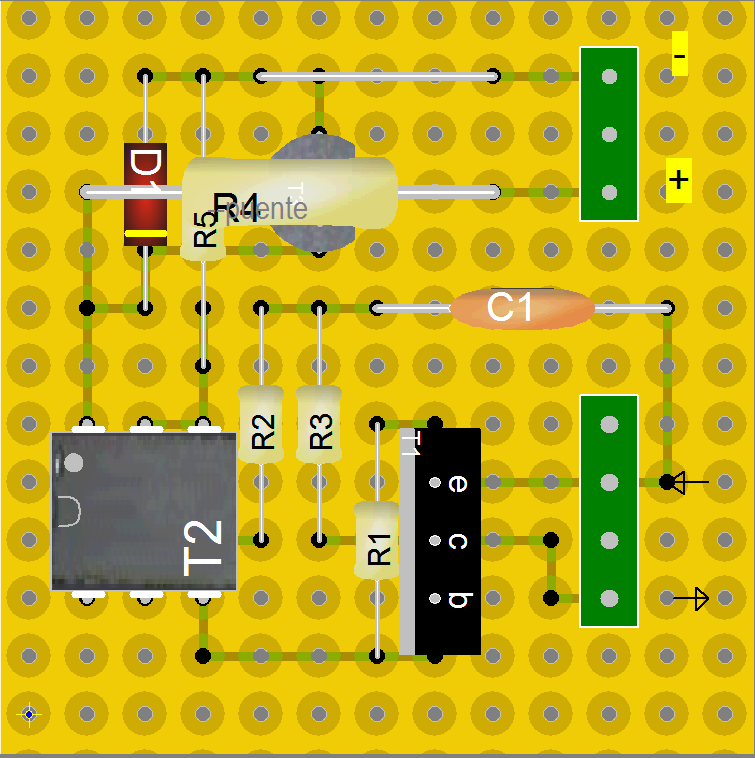

    PLACA PROTOTIPO 33x33 m.m
    [​IMG][​IMG] [​IMG]
