Otomobil radyolarındaki FM ösilatörden FM Verici yapmak

Konusu 'Fm Verici Devreleri' forumundadır ve guclusat tarafından 24 Mart 2012 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.754
    Ödül Puanları:
    48

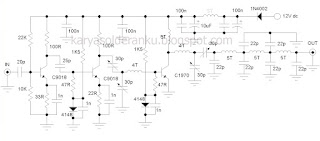

    Di dalam Tuner blok FM salah satunya terdapat rangkaian osilator, penguat RF dan juga mixer, kita manfaatkan rangkaian osilatornya untuk dikuatkan sehingga jadilah sebuah pemancar FM yang praktis dan memiliki ketahanan tinggi terhadap frekuensi goncang, artinya meskipun dipancarkan terus menerus tidak ada pergeseran frekuensi yang berarti, masih bisa stabil meskipun tidak dikendalikan dengan PLL. Inilah kelebihan osilator yang terdapat pada tuner blok kalau tidak salah jenis osilatornya colppits, di bawah ini gambar osilatornya.

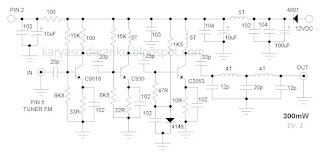

    Dengan rancangan yang minimalis dan penggunaan komponen juga kecil seperti Resistor dipilih yang berdaya 1/8 watt sehingga dihasilkan sebuah racangan pemancar yang praktis tetapi berdaya cukup besar, menurut data 2SC2538 bisa keluar maksimum 0,5 Watt. Dalam rangkaian saya batasi catu daya menggunakan 9 volt dc karena sudah tiga tingkat penguatan, dan menjamin 2SC 2538 tetap dingin. Jika digunakan untuk mendorong 2SC1971 maupun 2SC2539 sungguh menghasilkan keluaran daya maksimal.

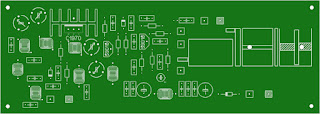

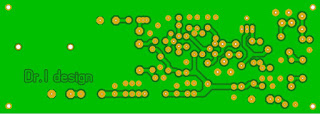

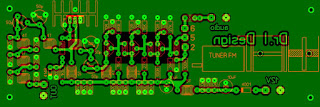

    Daftar Komponen


    C1, C7 = 223
    C2,C3 = 20pF
    C6 = 25pF
    C4,C5,C8,C9 = 102
    C10 = 33pF
    C11 = 10uF
    C12 = 100uF
    R1,R4 = 22k
    R2,R5 = 10

    R3,R7 = 47
    R6 = 33
    R8 = 1k
    R9 = 10
    Q1,Q2 = FCS9018
    Q3 = 2SC2538, 2SC2053
    D1 = 1N4148
    L1,L2,L3,L4 = 5T
    IC1 = 7809

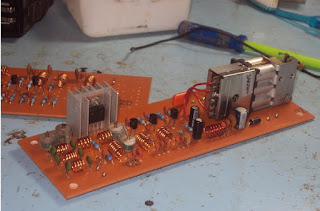

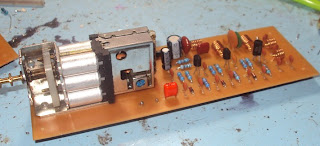

    Untuk merubah frekuensi kerja tinggal putar tuner blok sesuka kehendak kita. Dengan kestabilan osilator yang dimiliki oleh tuner blok tersebut, wah asyik juga kalau digunakan untuk broadcasting. Akhirnya pun dikuatkan lagi dayanya sampai 60 watt, waktu itu saya gunakan transistor 2SC 2539 dan 2SC 2630. ditambah pula dengan Enkoder maka jadilah pemancar yang stereo.
