PIC 16C84 Programlama devresi

Konusu 'Pic Uygulama Ve Devreleri' forumundadır ve guclusat tarafından 16 Ekim 2011 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.757
    Ödül Puanları:
    48

    PIC 16C84 Programlama devresi çok basir bir uygulama devresidir.

    Son düzenleyen: Moderatör: 23 Haziran 2015
  2. uydudoktoru
    Offline

    uydudoktoru Aktif Üye Yönetici Yönetici

    Katılım:
    13 Haziran 2009
    Mesajlar:
    2.142
    Ödül Puanları:
    38

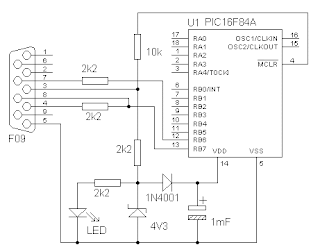

    PIC16F84/16C84 Mini Programlayıcı

    [​IMG]

    [​IMG]



    Programlanabilen entegreler için satılan profesyonel devreler aynı zamanda çok da pahalıdırlar. Buradaki pic programlama devresi ile 16F84 / 16C84 entegrelerini kolaylıkla programlayabiliriz. Programalayıcı bilgisayara bir seri port ile bağlanır ve yardımcı bir programlama devresi ile kullanılabilir.

    [​IMG]

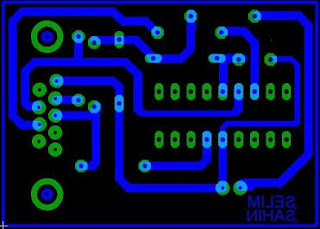

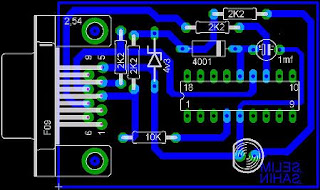

    Devrenin pcb ve parça yerleşim planı.

    Parça Listesi:

    [​IMG]

  3. uydudoktoru
    Offline

    uydudoktoru Aktif Üye Yönetici Yönetici

    Katılım:
    13 Haziran 2009
    Mesajlar:
    2.142
    Ödül Puanları:
    38
    Aşağıda şeması ve baskı devre görünümünü verdiğim Pic programlama devresi ile PIC 16F84, PIC 16F84A, PIC 16F628 ve PIC 16F628A gibi 18 bacaklı Pic mikrokontrolör entegrelerini programlayabilirsiniz.

    Bu devreyi, seri port ile programlayan programlayıcılarda kullanabilirsiniz. Mesela PicUP, Picprog gibi programlayıcıları kullanabilirsiniz.

    Devre şeması:

    [​IMG]Baskı devre


    [​IMG]

    Genel Yerleşim:
    [​IMG]
