PIC-Programmer

Konusu 'Pic Uygulama Ve Devreleri' forumundadır ve uydudoktoru tarafından 2 Aralık 2010 başlatılmıştır.

  1. uydudoktoru
    Offline

    uydudoktoru Aktif Üye Yönetici Yönetici

    Katılım:
    13 Haziran 2009
    Mesajlar:
    2.142
    Ödül Puanları:
    38
    Bu devre ile programlanabilecek elemanlar;
    PIC12C50x, PIC12F62x, PIC16FFxx, PIC16F62x and EEPROM 24Cxx.
    Test edilen elemanlar;
    PIC12C508 (A), PIC12C509 (A), PIC12F629, PIC12F675, PIC16F84A, PIC16F627, PIC16F628

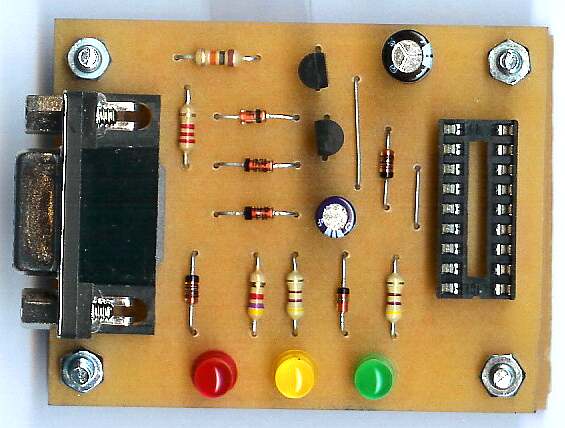

    Elle yapılmış devre örneği;

    [​IMG]

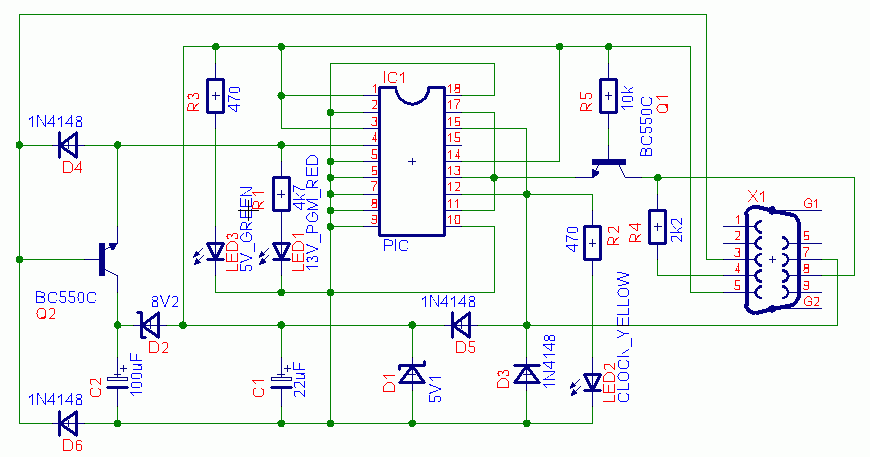

    Şematik devre ;
    [​IMG]

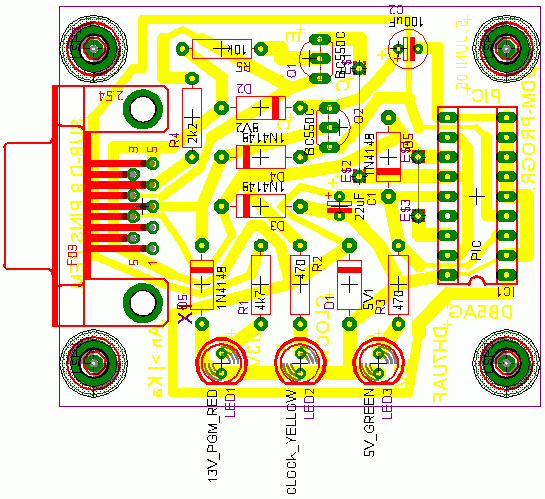

    Bakırlı plaket üzerime hazırlanmış hali;
    [​IMG]
