Pil Şarj devreleri

Konusu 'Elektronik Devreler' forumundadır ve uydudoktoru tarafından 12 Ağustos 2012 başlatılmıştır.

  1. uydudoktoru
    Offline

    uydudoktoru Aktif Üye Yönetici Yönetici

    Katılım:
    13 Haziran 2009
    Mesajlar:
    2.142
    Ödül Puanları:
    38
    Basit Bir Li-ion Pil Şarj Devresi


    Son düzenleme: 6 Mayıs 2016
  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.757
    Ödül Puanları:
    48
    Çıkış voltajı 4 ile 4,2 volt arası değişkenlik gösterebilir. Bunu belirleyen ise R5 direnç değeridir. 180 ile 270 kohm arası olabilmektedir. Li-ion pillerinin şarj işlemi ise kritik bir konudur ve genel literatürde önerilen 4,2 volt olmaktadır.






    Malzeme Listesi
    R1 1 kOhm
    R2 2,2 Ohm @ 220 mA
    1,5 Ohm @ 330 mA
    R3 470 Ohm
    R4 15 kOhm 1 %
    R5 220 kOhm (yazıya bakınız)
    R6 22 kOhm 1 %
    R7 10 kOhm
    C1 1000 F/25 V
    C2 100 nF, seramik
    D1 - D4 B250C1000
    D5 1N4001
    LED1 2 mA kırmızı
    LED2 Yeşil, 2 mA
    T1 BD675
    T2 BC548
    IC1 TL431C
    Tr Transformatör 3,2 VA 230 V / 9 V şarj 250 mA akım

    Son düzenleyen: Moderatör: 6 Mayıs 2016
  3. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.757
    Ödül Puanları:
    48

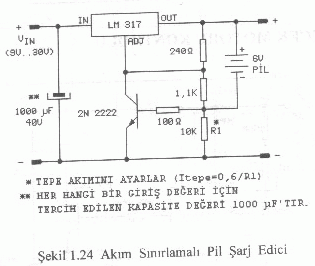

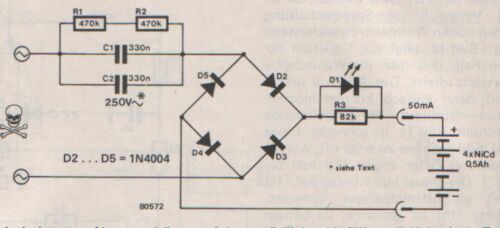

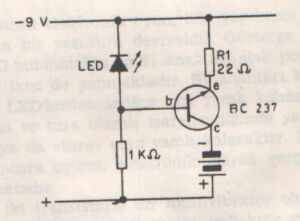

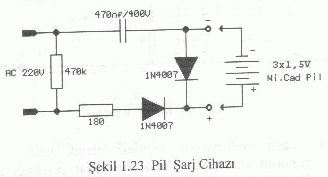

    PİL ŞARJ DEVRELERİ
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

  4. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.757
    Ödül Puanları:
    48
    2 Hücreli Lityum İyon Pil Şarj Cihazı






    Bu devre, taşınabilir transistörlü radyo gibi yerlerde kullanılan Lityum serisi hücreleri (3.6 volt- her biri 1 Amp Saat kapasiteli) şarj etmek için inşa edildi.

    Şarj cihazı bir dizi direnç üzerinden, kısa bir akım darbesi tedarik eder ve daha sonra başka bir darbe gerekli olup olmadığını belirlemek için akü voltajını izleyerek çalışır. Mevcut seri direnci değiştirerek ya da giriş gerilimini değiştirerek ayarlanabilir. Akü düşükse, akım darbeleri birbirine yakın bir dereceye kadar sabit bir akımı mevcut olacak şekilde ayarlanmıştır. Pillerin tam şarja ulaşması durumunda aralıklı ve tam şarj durumunda ise daha yavaş bir hızda LED yanıp sönme ile gösterilir.

    Karşılaştırıcı çıkış pini 7, gerilimi 2,5 volttan az olduğunda, 555 zamanlayıcı tetikleme ile düşük geçiş sağlar ve böylece bir TL431 bant aralığı gerilim referansı (2.5 volt) karşılaştırma pin 6 kullanılır. 555 çıkışı, yaklaşık 30 milisaniye için 2 transistör ve pillerin şarjını açar. Şarj darbesi sona erdiğinde, akü voltajı ölçülür ve kombinasyonu 20K tarafından aşağı bölünür, 8.2K ve 620 ohm direnç bu nedenle pil voltajı 8.2 volt karşılaştırma pin 7 girişine ulaştığında 2.5 voltun biraz üzerinde yükselecek ve şarj duracaktır.





    Devre Ni-Cad, NiMh veya kurşun asit gibi diğer bataryaları şarj etmek için de kullanılabilir, ancak kapatma gerilim karşılaştırıcı için giriş; 8.2K ve 620 ohm direnç değiştirerek ayarlanabilir ve 2.5 volt kalacak şekilde terminal akü gerilimine ulaşılır.

    Örneğin, 7 volt sınırlı bir 6 voltluk kurşun asit batarya şarj etmek için; 20K direnç üzerinden akım olarak
    (7-2,5) / 20K = 225 mikroamper olacaktır. Bu, diğer 2 direnç kombinasyonu (8.2K ve 620) olması gerektiği anlamına gelir R = E / I = 2.5 / 225 uA = 11.111 ohm. Ama bu standart bir değer değil, bu nedenle bir 1.1K ile seri bir 10K kullanmak ya da başka bir değerler toplam 11.11K olabilir

    Pilleri aşırı şarj için dikkatli olun. Devreyi test edin ve doğru voltajda kapandığını doğrulamak için pil yerine büyük bir kondansatör kullanmayı öneriyoruz. Kondansatör ile test işlemin görüp, ulaşılan değeri doğru ölçebilirsiniz.
