SAA1057 PLL Fm verici devresi

Konusu 'Fm Verici Devreleri' forumundadır ve guclusat tarafından 7 Nisan 2012 başlatılmıştır.

  1. guclusat
    Online

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.756
    Ödül Puanları:
    48
    Technical specifications:

    Dual-speed PLL designed for wideband FM transmitter.

    Power supply: 8-15 V stabilized, 40 mA
    Frequency range: 82,5-108 MHz
    Step frequency: 100 kHz
    RF input voltage range: 10-500 mV
    RF input impedance: 135 ohm

    Schematic diagram:

    [​IMG]

    Pin meaning:
    1 - tuning voltage (output)
    3 - RF signal from oscillator (input)
    2, 4 - ground
    Tl1 - reset

    Parts list:

    Capacitors:
    C1, C12 - 2,2 nF (ceramic)
    C2, C9 - 10 nF (ceramic)
    C3 - 47 uF (electrolytic)
    C4 - 10 uF (tantalum)
    C5 - 0,47 uF (electrolytic)
    C6, C11 - 100 nF (ceramic)
    C7 - 1 nF (ceramic)
    C8 - 220 uF (electrolytic)
    C10 - 22 pF (ceramic)

    Resistors:
    R1 - 1k
    R2 - 4k7
    R3, R4, R5, R7 - 10k
    R6 - 1k (optional)
    R8 - 47k (optional, see below)

    Misc.:
    IC1 - SAA1057
    IC2 - PIC16F84 (programmed) + socket
    IC3 - 78L05
    X1 - 4 MHz crystal
    D1 - LED diode (optional)
    Tl1 - button (optional)
    jumpers or DIP switches

    Software for the IC2:
    pll16f84.asm, pll16f84.hex. Oscillator type: RC, watchdog: ON.

    Jumpers/DIP switches setting: see pllfreq.txt or download user-friendly program!

    Instructions

    The Tl1 button resets the unit. Press it after frequency set. The unit provides a reset on power-up, so you don't need to use the button.
    The D1 LED indicates the tuning cycle is done (after one second from reset). It's not needed to use it and the R6 resistor.
    The R8 resistor provides a minimal voltage of about 2 V on the PLL output. Use this resistor if the transmitter's oscillator doesn't work if the tunning voltage is below this value (mainly after power-up). Place the resistor over the R3.

    Notes:

    • Output of the PLL should not be directly loaded with big capacities (over about 0,3 uF). The PLL loop may be unstable. This applies to some unknown transmitters.

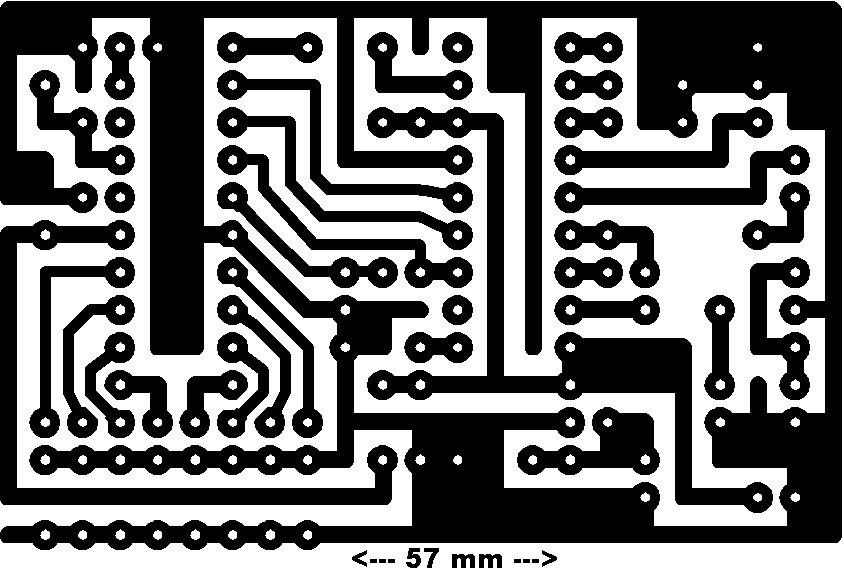

    PCB layout

    [​IMG]
    PR = wire-bridge

    [​IMG]


    Ekli Dosyalar:

    Son düzenleme: 7 Aralık 2016 14:26
  2. ahmet fikret
    Offline

    ahmet fikret Yeni Üye Kayıtlı Üye

    Katılım:
    9 Haziran 2012
    Mesajlar:
    1
    Ödül Puanları:
    0
    saa1057

    dostum,saa1057entegresi piyasada bulunuyormu acaba?öncedende bu entegre ilgimi çekmişti.2yıl önceydi galiba.şimdi bu şemayı yapmak istersem,bu entegreyi nereden bulabilirim?

  3. guclusat
    Online

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.756
    Ödül Puanları:
    48
    Karakoyde var olarak gözüküyor yılmazoğlu elk.bakmanı öneririm..
