SPI FLASH Programlayıcı Devresi

guclusat

Tanınmış Üye
Süper Moderatör
Ilginç bir tasarım programcı SPI FLASH için gerekli.
Arama internet yardımcı oldu, ama bitmiş PCB eksikliği memnun değil.

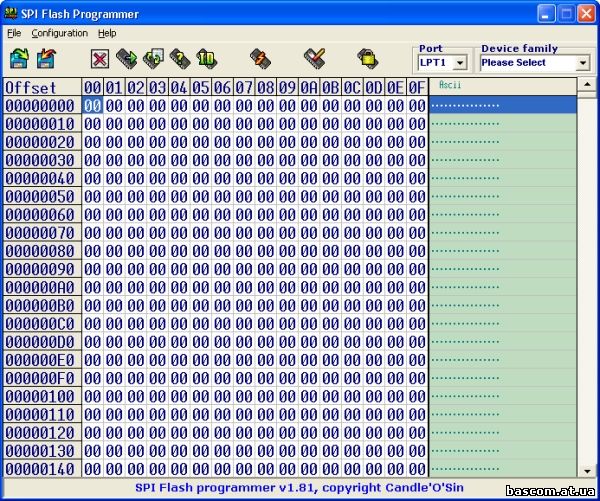

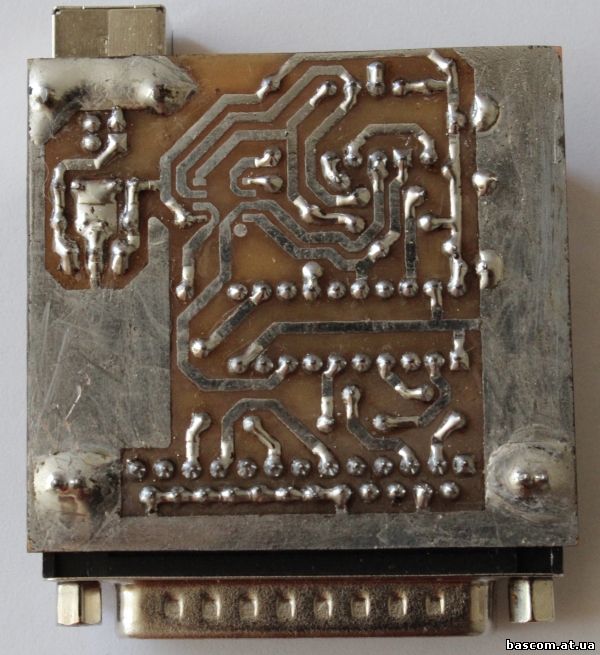

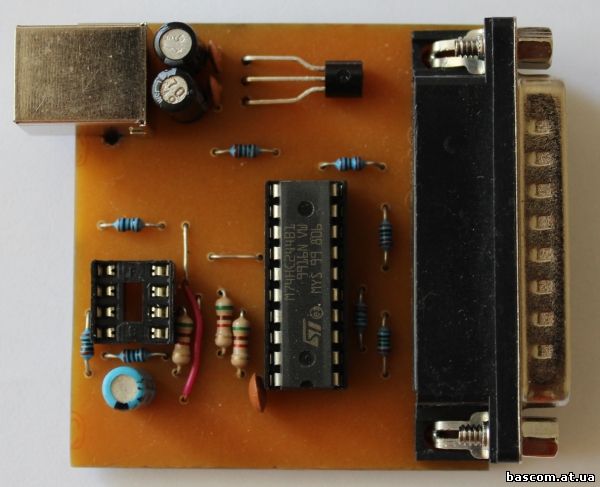

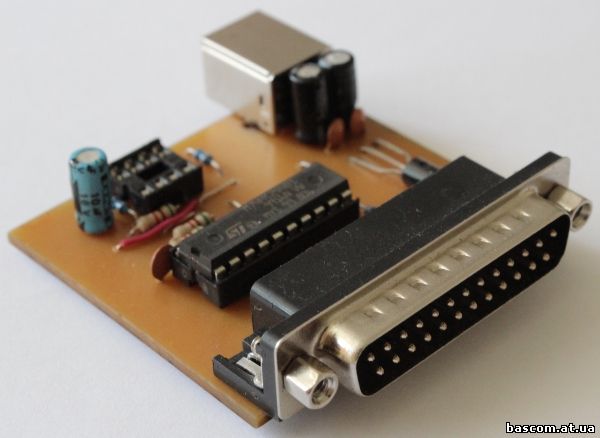

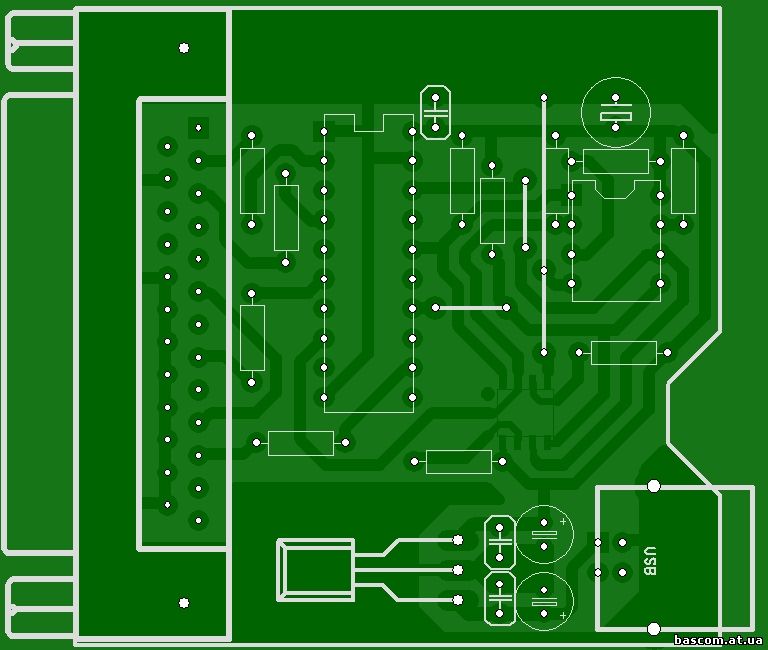

Kurulu tasarlanmış ve DIP ve SMD yuvaları bellek.

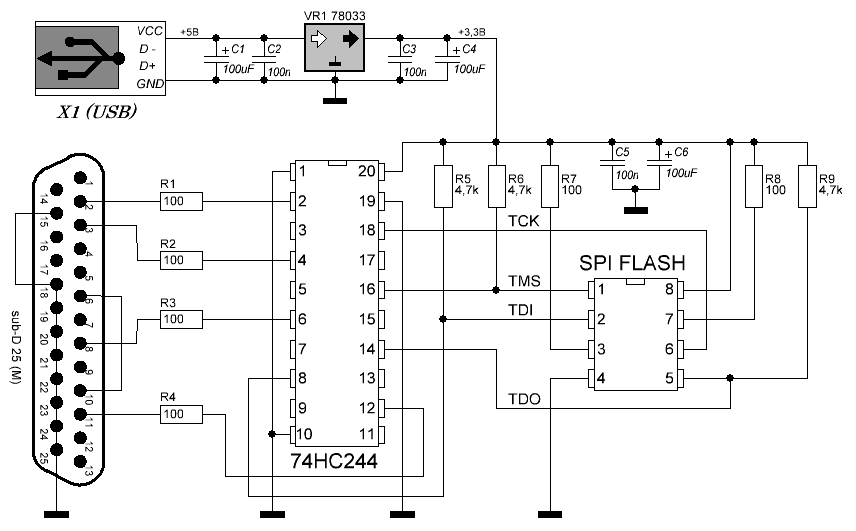

Şema USB'den güç şekilde uyarlanmış.







https://www.mediafire.com/?d3p672r752pr428
