TDA2030 ile 120W anfi devresi

Konusu 'Amplifikatör Devreleri' forumundadır ve uydudoktoru tarafından 3 Kasım 2012 başlatılmıştır.

  1. uydudoktoru
    Online

    uydudoktoru Aktif Üye Yönetici Yönetici

    Katılım:
    13 Haziran 2009
    Mesajlar:
    2.142
    Ödül Puanları:
    38

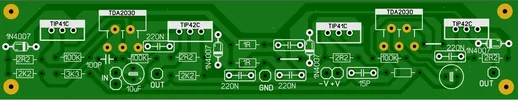

    Power Amp Super Bridge 120W by IC TDA2030

    Q1,Q3_________BD250___PNP POWER TRANSISTORS(25A,125W)
    Q2,Q4__________BD249____NPN POWER TRANSISTORS(25A,125W)
    D1,D2,D3,D4____1N4002____Diode 1A 100V
    IC1,IC2_________TDA2030A__18W HI-FI AMPLIFIER AND 35W DRIVER
    R1,R7,R11,R13__2.2 ohm____Resistors 1/2W
    R2,R3,R12______100K______ Resistors 1/4W
    R4,R8__________2.2K_______ Resistors 1/4W
    R5,R6__________3.3K_______ Resistors 1/4W
    R9,R10_________1 ohm______ Resistors 1/2W
    C1_____________0.0015uF 50V___ Polyester Capacitor
    C2,C3,C4,C5,C7_0.022uF 50V___ Polyester Capacitor
    C6_____________10uF 16V_____ Electrolytic Capacitors
