transistor tester schematic

Konusu 'Elektronik Devreler' forumundadır ve guclusat tarafından 13 Haziran 2014 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.908
    Ödül Puanları:
    48
    transistor tester schematic​

    Son düzenleme: 9 Şubat 2017
  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.908
    Ödül Puanları:
    48
    Tester Circuit Page 4 Meter Counter Circuits Next Gr Transistor And Diode Te Testing Of Using Digital Multimeter Semiconductor Diodes Transistors Mosfet With Npn Pdf


  3. bc237
    Offline

    bc237 Yeni Üye Kayıtlı Üye

    Katılım:
    30 Ocak 2017
    Mesajlar:
    2
    Ödül Puanları:
    1
    Devredeki entegrenin adı ne? Basit güzel bi devreye benziyor.Elinize sağlik ustam.

  4. mylifese
    Offline

    mylifese Aktif Üye Kayıtlı Üye

    Katılım:
    30 Ağustos 2012
    Mesajlar:
    43
    Ödül Puanları:
    8
    Ne555 entegre

    guclusat bunu beğendi.
  5. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.908
    Ödül Puanları:
    48

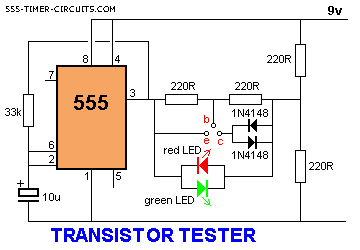

    TRANSISTOR TESTER Circuit

    [​IMG]

    The 555 operates at 2Hz. Output pin 3 drives the circuit with a positive then zero voltage. The other end of the circuit is connected to a voltage divider with the mid-point at approx 4.5v. This allows the red and green LEDs to alternately flash when no transistor is connected to the tester.
