Transistörler (PNP ve NPN)

Konusu 'Genel Elektronik' forumundadır ve uydudoktoru tarafından 5 Kasım 2012 başlatılmıştır.

  1. uydudoktoru
    Offline

    uydudoktoru Tanınmış Üye Yönetici Yönetici

    Katılım:
    13 Haziran 2009
    Mesajlar:
    2.134
    Ödül Puanları:
    38
    [​IMG]

    [​IMG]

    [​IMG]

    BJT transistörler genelde 3 bacaklı olurlar beyz, emiter kollektör çalışması için tipine göre bağlantı kurulmalıdır

    Transistör PNP ise emiterine + verilir beyz ve kollektör emitere verilen voltaja göre eksi – yapılır

    NPN transistörde tam tersi olur emiteri şase – kollektörü ve beyzi emitöre + yapılır

    Güçlerine göre şekilleri değişir bir çok çeşit var metal kılıf plastik kılıf bacak bağlantılarıda değişir gerci bazı transistörlerde standartlaşmış ama emin olmak şart yanlış bağlantıda sonuçlar kötü olur

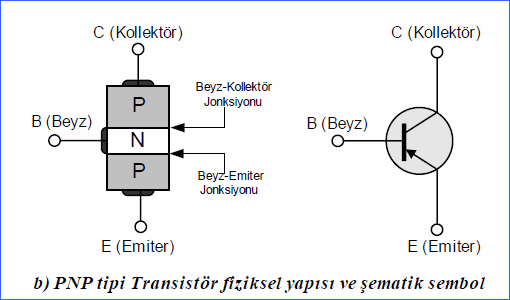

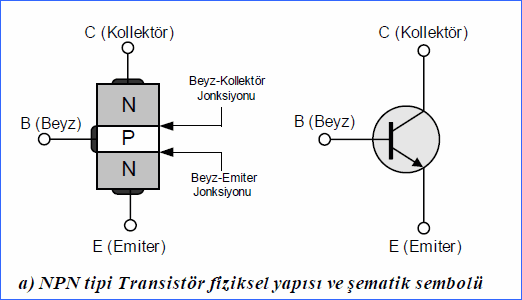

    Şimdi transistörün ölçümü tipnin bacaklarının ölçülerek bulunmasını öğrenelim öncelikler yukarıda ki resimde iç yapıyı dikkatlice inceleyin ayrıca resimde devre şemalarında ki sembolleri görünüyor ok işareti içe doğru ise pnp dışa doğru ise npn transistördür

    P-pozitif N-negatif P-pozitif PNP

    N-negatif P-pozitif N-negatif NPN

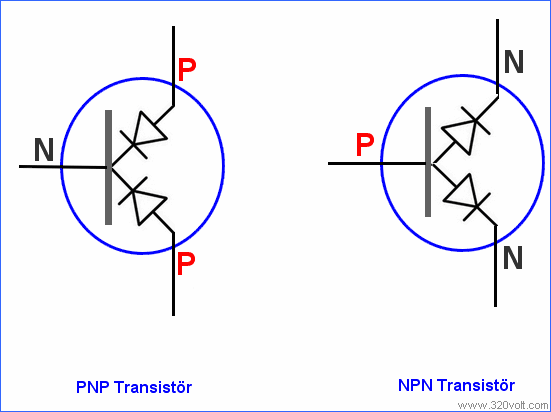

    Şimdi bir önceki yazımda diyodlardan bahsetmiştim tek yönden gerilimi geçiriyorlardı transistörün iki diyodtan oluştuğunu düşünelim

    [​IMG]
