Transistörlü Flip-Flop devresi

Konusu 'Elektronik Devreler' forumundadır ve guclusat tarafından 1 Aralık 2009 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    9.907
    Ödül Puanları:
    48
    Devredeki kondansatörler,transistörleri tetikleyerek led lerin sırayla yanmasını saglamaktadır.Ledlerin yanıp sönme süreleri kondansatörlerin degerlerini degiştirerek gerçekleştirilebilir.
    Kondansatörün dolma ve boşalma süresi t=RXc formülü ile bulunur.

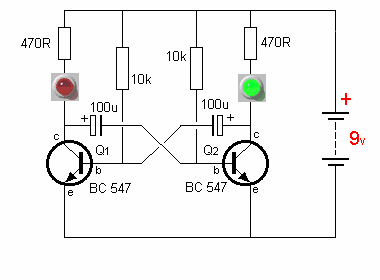

    Devre şeması:

    [​IMG]

    Son düzenleme: 31 Temmuz 2011
