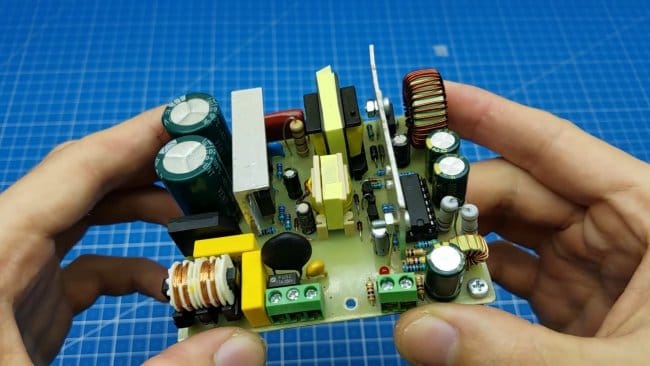

Bu yazıda Roman ("Open Frime TV" YouTube kanalının yazarı) ile birlikte çeşitli topolojileri incelemeye devam edeceğiz ve ardından bir AT güç kaynağımız var.

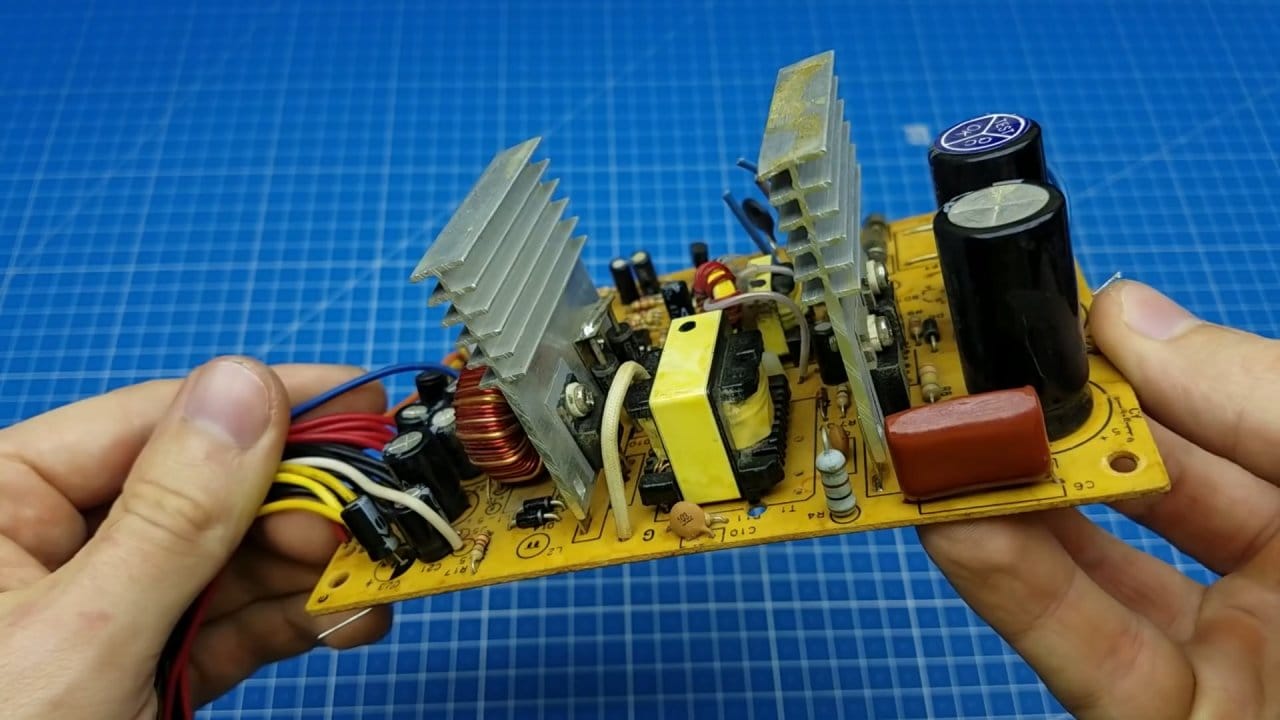

Şu anda bu tür güç kaynakları yavaş yavaş günlük yaşamdan kayboluyor. Ama yine de böyle bir bloğu birleştirmeye çalışalım ve ne olduğunu bulalım.

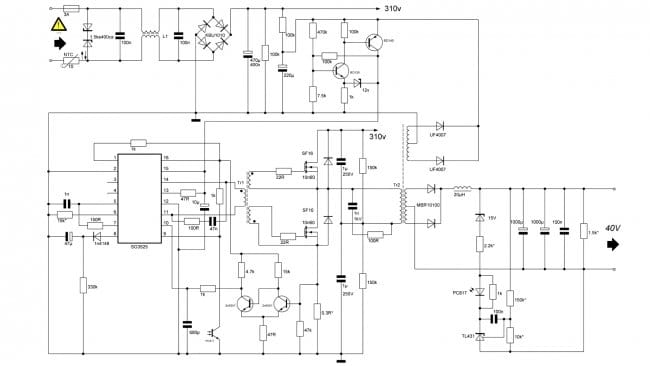

Buradaki topoloji oldukça karmaşıktır. Bu nedenle yazar, bu türden bir güç kaynağının oluşturulmasını mümkün olduğu kadar geciktirdi. Neyin ne olduğunu bulalım. Alan etkili transistörlere sahip yarım köprü güç kaynağına bakarsanız, nasıl çalıştığına dair neredeyse hiçbir soru kalmaz, her şey net görünür.

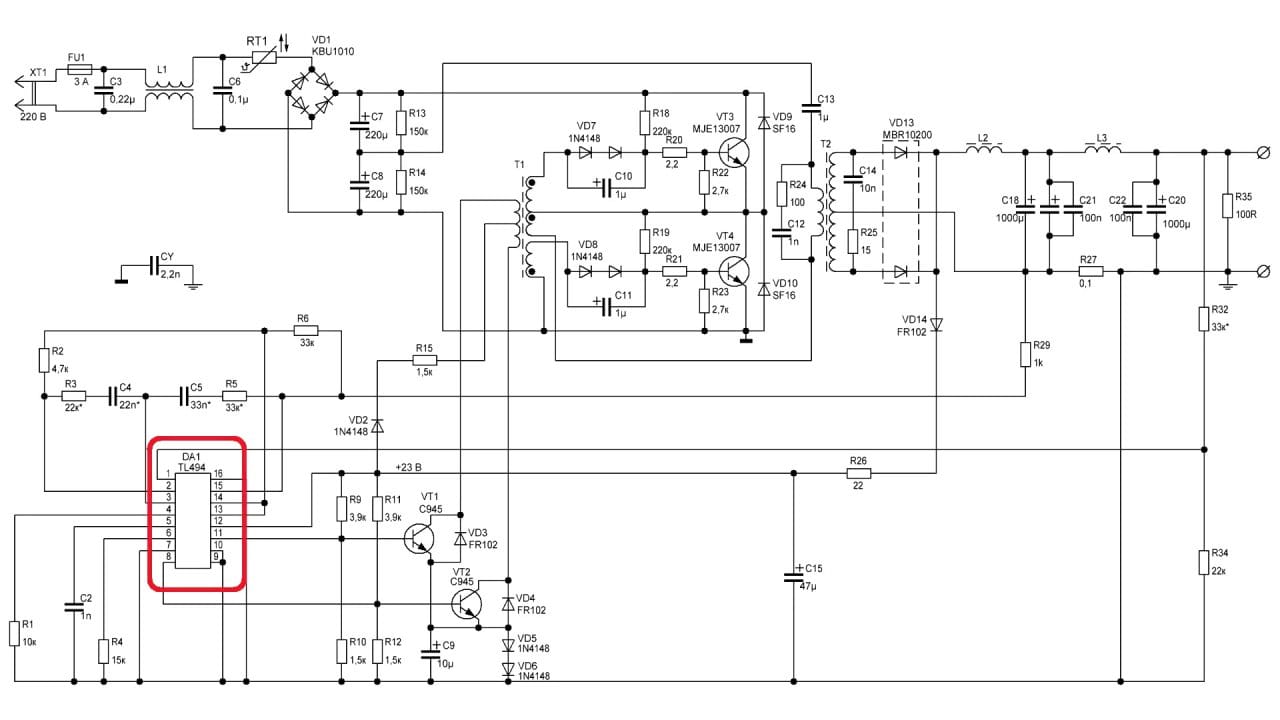

AT güç kaynağına bakıldığında birkaç soru ortaya çıkıyor.
İlk soru: neden TGR'deki (galvanik izolasyon transformatörü) üçüncü sargı?
Reklam
İkinci soru: neden kontrol çipinden sonra ek transistörler?
Genel olarak tüm zor noktalara sırayla bakalım. Galvanik izolasyon transformatörü (GIT) ile başlayalım.
Anlaşılması gereken en önemli şey, saha çalışanlarının devresinde olduğu gibi gerilim trafosu değil, akım trafosu olmasıdır. Bunun nedeni, bipolar transistörlerin kontrol için akıma ihtiyaç duyması, alan transistörlerinin ise voltaj gerektirmesidir. Öyle görünüyor ki asıl sorun, bunu kabul ediyoruz, TGR'ye daha fazla güç enjekte ediyoruz ve şimdi o, kutup kaşiflerini sakin bir şekilde yönlendiriyor.
Ama önce temel devrede hangi akımın olması gerektiğini hayal edelim. Burada kullanılan bipolar transistörlerin ortalama h21 değeri 10 civarındadır. Transistörün 2A akım geçebilmesi için baza 200mA beslemesi gerekmektedir.
Ve her şey basit görünüyor, 200mA sağlıyoruz ve bu sorunu unutuyoruz. Ancak transistörlerin birincil olmayan yüklerin emilmesi gibi bir anının olduğunu hatırlamakta fayda var. Dahası, baz akımı ne kadar büyük olursa, transistörün kapanması o kadar uzun sürer ve bu zaten ısınmayı gerektirir.
AT güç kaynakları olumlu geri bildirim sunarak bu sorunu çözdü. Daha da kesin olmak gerekirse, TGR'nin aynı ek üçüncü sarımı ile.
Şu şekilde çalışır: Güç trafosunun akımı TGR'den geçer ve transistörü açmak için içindeki akımda bir artış yaratır. Buradan yük ne kadar büyük olursa baz akımının da o kadar büyük olacağı sonucu çıkar. Buna göre yük ne kadar düşük olursa baz akımı da o kadar düşük olur. Ve tüm bunlar herhangi bir mikro devre veya kontrol elemanı kullanılmadan mümkündür. Oldukça ilginç bir çözüm değil mi?
Ayrıca bu transformatör aracılığıyla primerde akan akımı izleyebilir ve bunun üzerine koruma oluşturabilirsiniz. Standart devrelerde bu şu şekilde yapılır: Birincil sargının orta noktasından bir sinyal çıkarılır, çünkü üzerindeki voltaj yük akımıyla orantılı olarak artar. Bu akım ne kadar yüksek olursa, buna bağlı olarak voltaj da o kadar yüksek olur.
Daha sonra koruma düğümü sinyal seviyesini izler. Belirli bir seviyeyi aşarsa, darbelerin genişliği ya azalır ya da tamamen durur.
Şimdi birincildeki transistörlere bakalım.
Burada bu transistörlerin sinyali tersine çevirdiğini anlamalısınız. Transistörlerin sürekli açık olduğu ortaya çıktı. Çip (bu durumda TL494) bir sinyal sağladığında belirli bir transistörü kapatır. Bu da, zaten güç transistörünü açan TGR'ye bir itici güç verir.
Transistörlerin yayıcılarındaki diyotlar, ikincisinin kapalı olmasını sağlamak için gereklidir.
Buradaki kontrol dürtüsünün oldukça zayıf olduğunu ve bunu artırmaya çalışmanın hiçbir anlam ifade etmediğini de belirtmek gerekir.
AT güç kaynağı, bir görev anahtarının varlığında ATX güç kaynağından farklıdır.
AT bloğu durumunda tetikleme koşulunun oluşturulması gerekir. Bunu yapmak için bu dirençler tanıtılmıştır (aşağıdaki resme bakınız).
Bu dirençlerden bir çift devreyi başlatır. Bunun nasıl çalıştığına daha yakından bakalım.
Aslında burada her şey oldukça basit ve sıra dışı bir şey yok. Güç kaynağı açıldığında bazlar 0 V'tur. Daha sonra yavaş yavaş ana kapasitörler şarj edildikçe dirençlerden bir miktar voltaj akar ve transistörlerin parametreleri aynı olmadığı için bunlardan biri açılmaya başlayacaktır. Daha hızlı. Ve bildiğimiz gibi, endüktanstaki doğru akım bir alan oluşturmaz, bu nedenle bir süre sonra akım TGR'de alan oluşturmayı bırakacaktır. Bu ne anlama geliyor? Bu, transistörün kapanmaya başlayacağı anlamına gelir.
Ve devrede bu iki kapasitör mevcut olduğundan (aşağıdaki resme bakın), ilk darbeden sonra bunlardan biri şarj olacak, transistörün tabanını destekleyecek ve tekrar açılmasına izin vermeyecektir.
Daha sonra karşı transistör açılacak ve bu şekilde bir daire şeklinde devam edecektir. Bu tür manipülasyonların bir sonucu olarak, güç transformatörünün çıkış sargısında bu kapasitansı şarj edecek darbeler görünecektir:
Gerilim 8V'u aştıktan sonra mikro devre açılacak ve kontrolü devralacaktır.
Diğer devre artık özel bir ilgi çekmiyor, çünkü bu konu zaten birden fazla kez tartışıldı, örneğin şantın negatif voltajının ve negatif geri beslemenin izlenmesi.
Devreyi anladığımıza göre artık baskılı devre kartına geçebiliriz. Yazar bu mührü tamamen bu tür güç kaynaklarına alışmak için yaptı, dolayısıyla bu durumda daha fazla gücün kaldırılması mümkün olmayacaktır.
Ancak bu, mühürün büyük bir transformatörle yeniden çizilmesiyle çözülebilir. İyi bir güç kaynağı yapmak istiyorsanız kendi tahtanızı çizmeniz gerekecek. Proje arşivini BURADAN indirebilirsiniz .

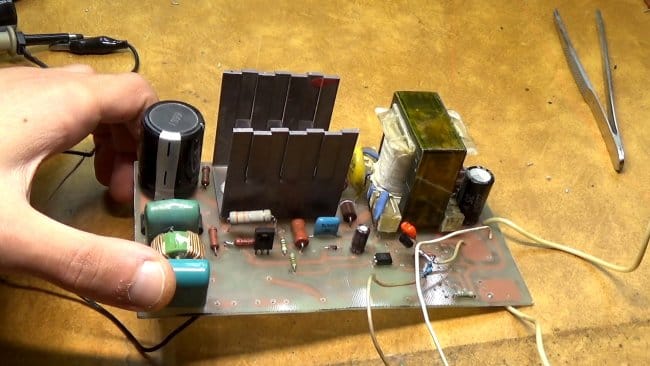

Her şeyi güzelleştirmek için örneğin Çin'de baskılı devre kartları sipariş edebilirsiniz. O zaman yüksek kaliteli fabrika mühürleri alacaksınız. Yazarın gerçekte yaptığı LUT yöntemi kullanılarak deneysel bir örnek yapılabilir.

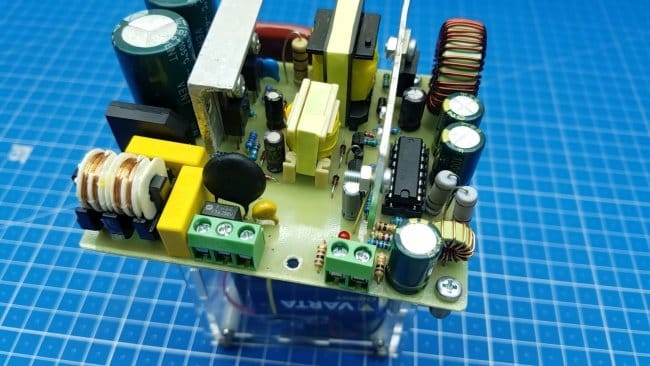

Bir sonraki adım radyo bileşenlerini karta lehimlemektir; transformatörler dışındaki her şeyin hala sarılmaları gerekiyor.
Galvanik izolasyon transformatörü (GIT) ile başlayalım. Hesaplanması oldukça karmaşıktır. Burada bazın aşırı veya eksik olarak doyurulmaması için normal kontrol için dönüşüm oranının korunması gerekir. Bu nedenle hazır bir çözümü güç kaynağından almak daha kolaydır.
Yazar, TGR'yi eski AT güç kaynağından söktü, çözdü ve aşağıdaki parametreleri elde etti:
Daha sonra TGR'mizi sarmaya devam ediyoruz. Yazar onu bir E16 çerçevesine sardı, dönüşler taşlama alanına sığdı, ancak çekirdekler çöktü.
TGR için yaklaşık hesaplamalar aşağıdaki gibidir:
Şimdi güç transformatörünü sarmaya başlayalım. Hesaplama için Yaşlı Adam'ın programlarını kullanacağız.
AT güç kaynakları için dönüşüm frekansı standardını alıyoruz - 36 kHz, bir geçiş akımı görünebileceğinden bunu daha yükseğe yükseltmemelisiniz. Yazar, bu videoda
bir transformatörün nasıl sarılacağını, doğru hesaplamaların nasıl yapılacağını ve montaj ve test sürecini daha ayrıntılı olarak gösteriyor :

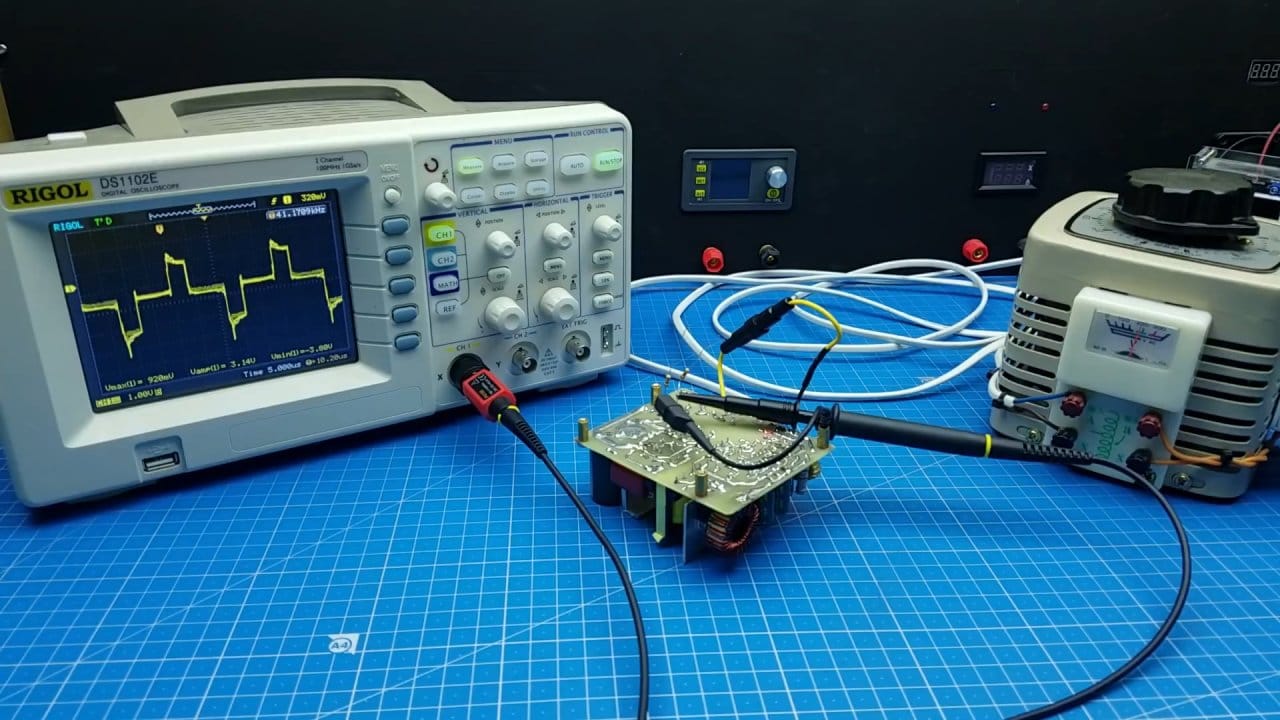

Ortaya çıkan güç kaynağını test edelim. Bunu yapmak için, birçok radyo amatörünün aşina olduğunu düşündüğüm şu cihazlara ihtiyacımız olacak: bir laboratuvar ototransformatörü, bir osiloskop, bir elektronik yük ve birkaç multimetre.
Öncelikle güç transistörlerinin bazındaki osilogramlara bakalım:
Gördüğünüz gibi PWM stabilizasyonu mevcut. Bir sonraki test için elektronik bir yüke ihtiyacınız olacak.
Bu bir deneme modeli olduğu için ondan herhangi bir süper akım beklememelisiniz. Gerilim stabilizasyonu ile gördüğümüz gibi burada her şey yolunda, normal sınırlar içinde.
Bu tür göstergeler çoğu devreye güç sağlamak için oldukça uygundur. Bu kadar. Bu, birleştirmeyi başardığımız AT güç kaynağıdır. İlginiz için teşekkür ederim. Tekrar görüşürüz!
