Привет всем участникам сообщества!
Решил сделать из компьютерного блока питания регулируемый, все таки до нормального лабораторного он вряд ли дотянет, но все лучше чем ничего.

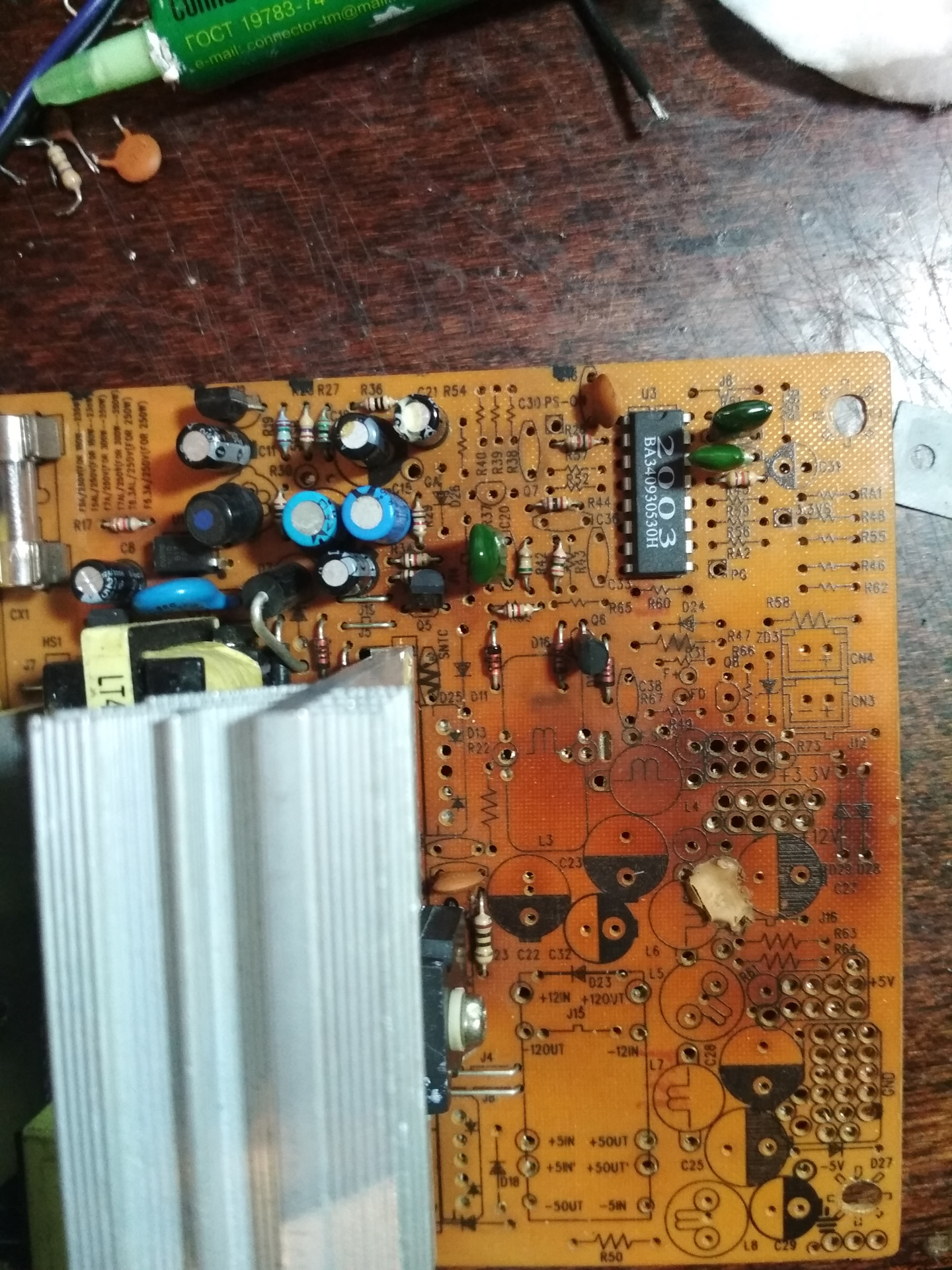

Название блока было бесследно утеряно во времени, маркировка на плате внесла определенную ясность.
Поискав на бескрайних просторах всемирной паутины, выяснил что подходит схема model:LC-B250ATX, вся маркировка и компоненты полностью совпадали. Поискав еще информации наткнулся на статью по переделки такого же блока питания на такой же схеме ( ШИМ 2003 ). В той статье давалась электросхема, но увы в плохом качестве, так что пришлось немного разобраться что да куда.
ВНИМАНИЕ! После любого включения в сеть разряжайте мощьные конденсаторы лампочкой 40Вт 220Вольт! На конденсаторах смертельно опасное напряжение (300Вольт) остается! (я думаю будет уместно предупредить начинающих радиолюбителей об опасности)

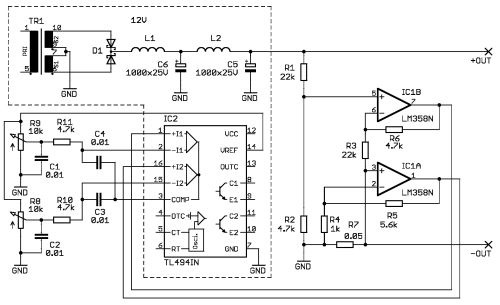

Я делал строго по электросхеме, но можно напряжения получить напрямую с 7812 по схеме делителя.

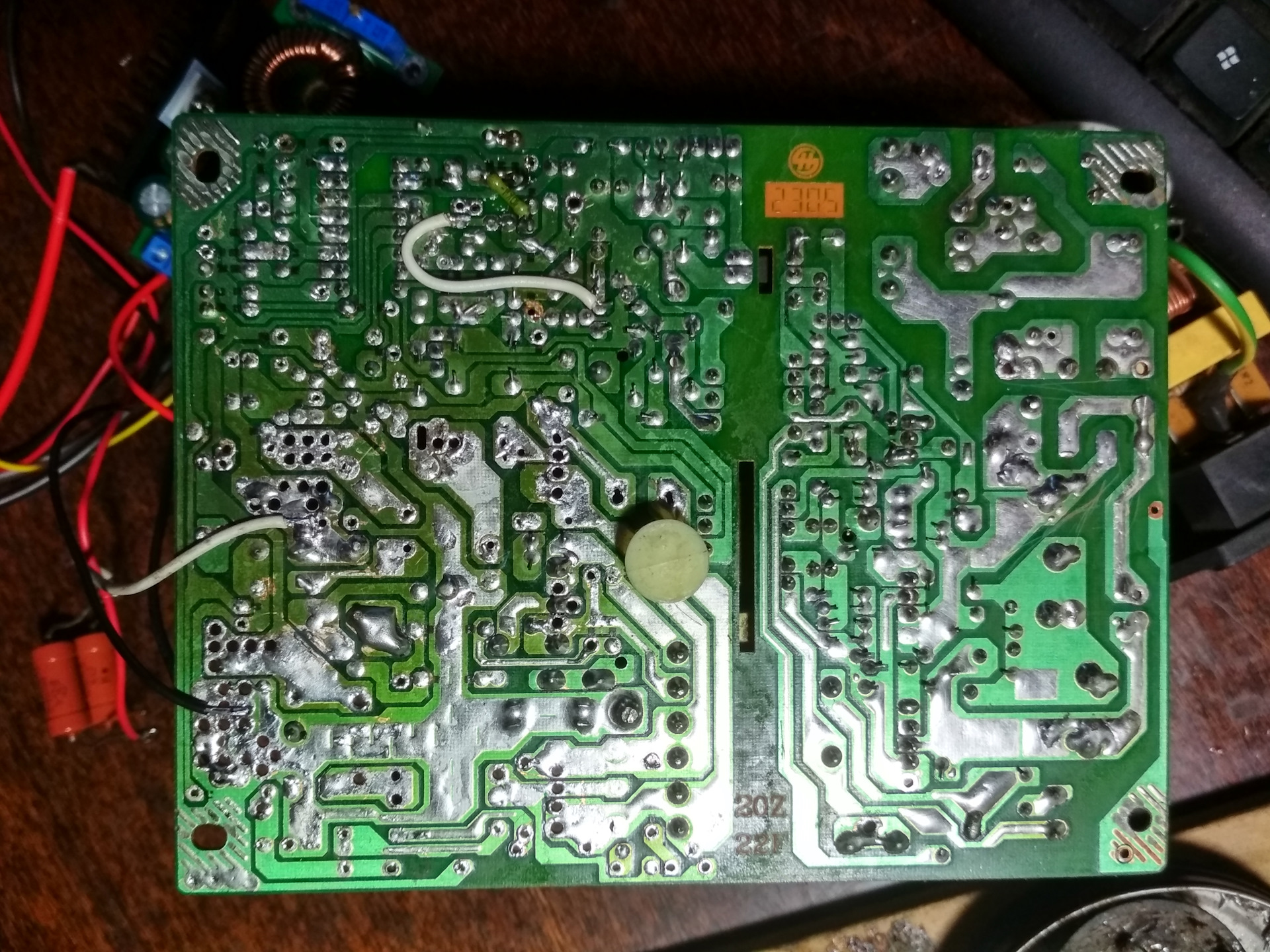

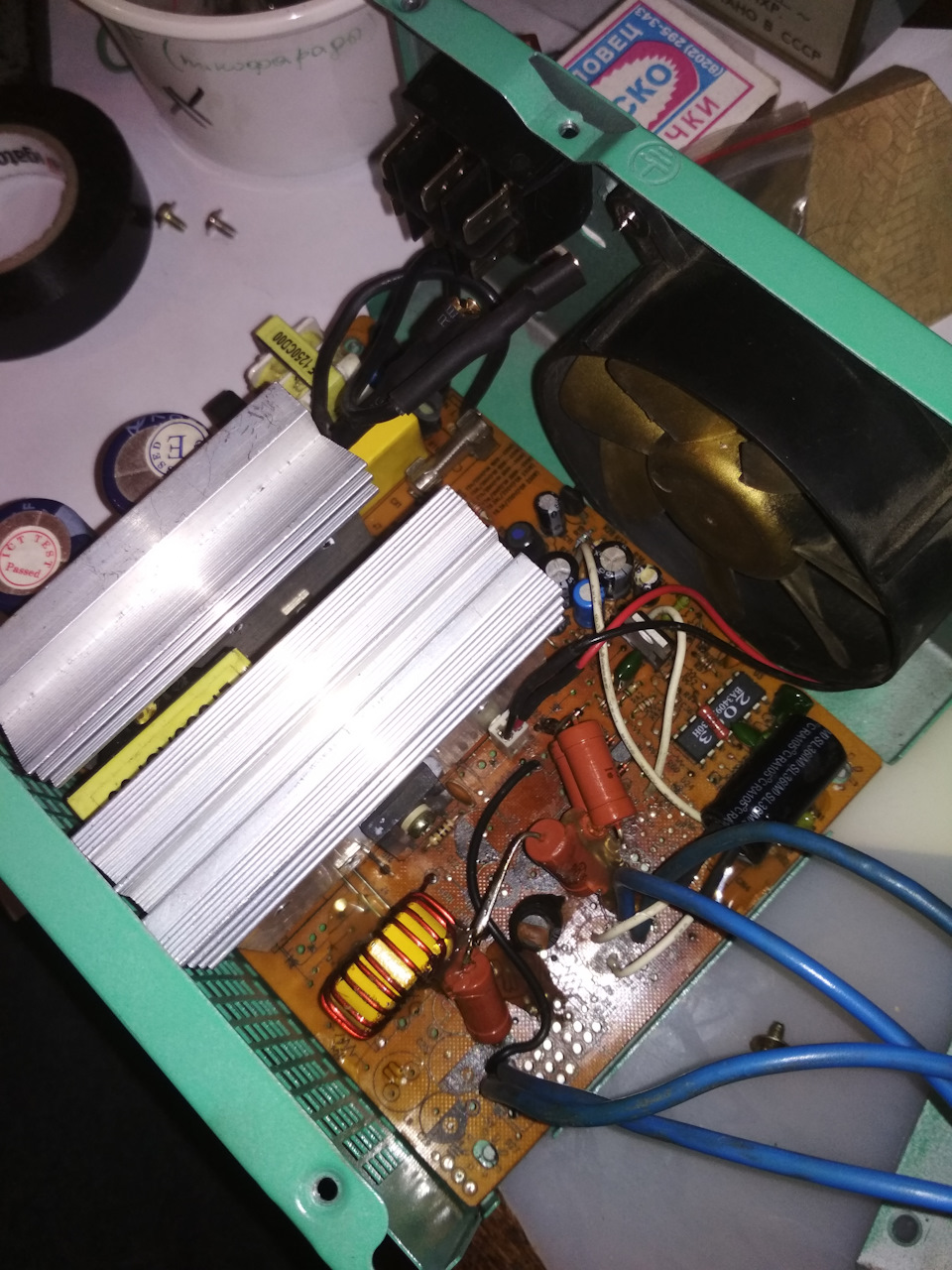

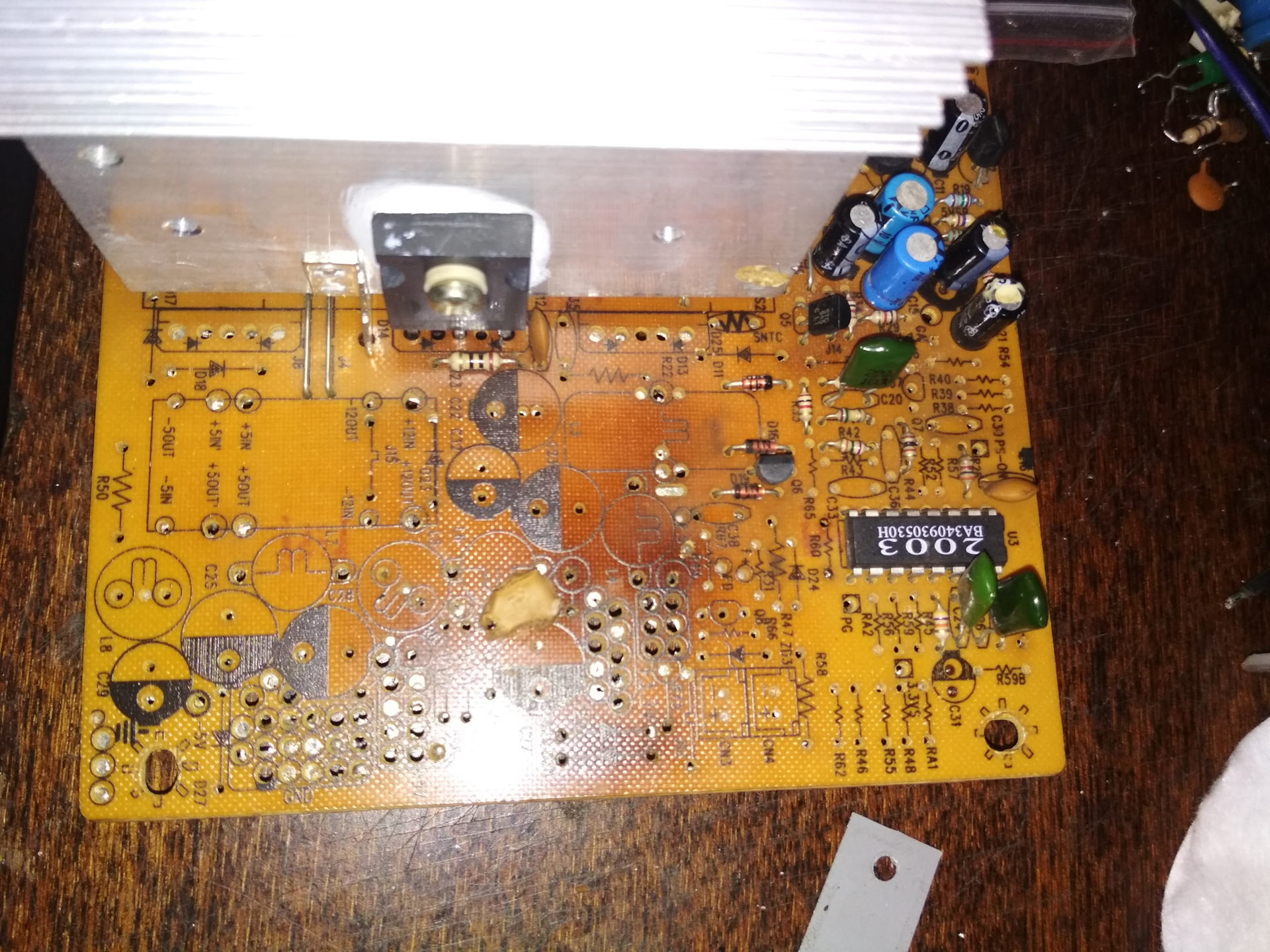

Далее удаляем все лишнее с платы.

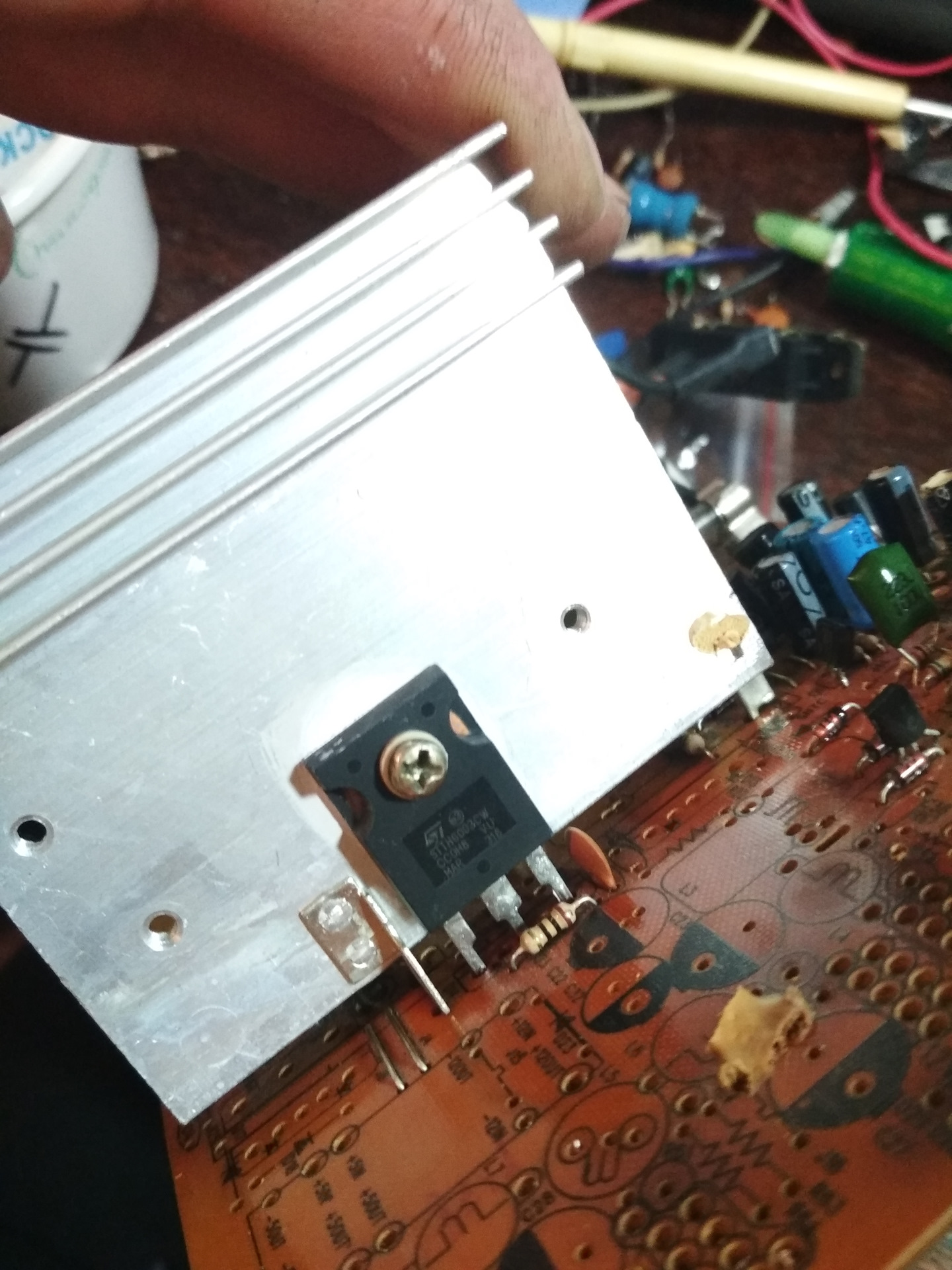

Поставил сдвоенный диод STTH6003CW (данный был в наличии).
Ну собственно накидываем детали на плату строго электросхеме.
Далее заказываем на алиэкспрессе понижающий модуль ru.aliexpress.com/item/DC…042311.0.0.274233edOYKMN2
Так же заказываем Вольтамперметр ru.aliexpress.com/item/DC…042311.0.0.274233edJDQ7CL
Переменные резисторы ru.aliexpress.com/item/35…042311.0.0.274233edOYKMN2
И соединяем все с платой навесным монтажом чтоб проверить.

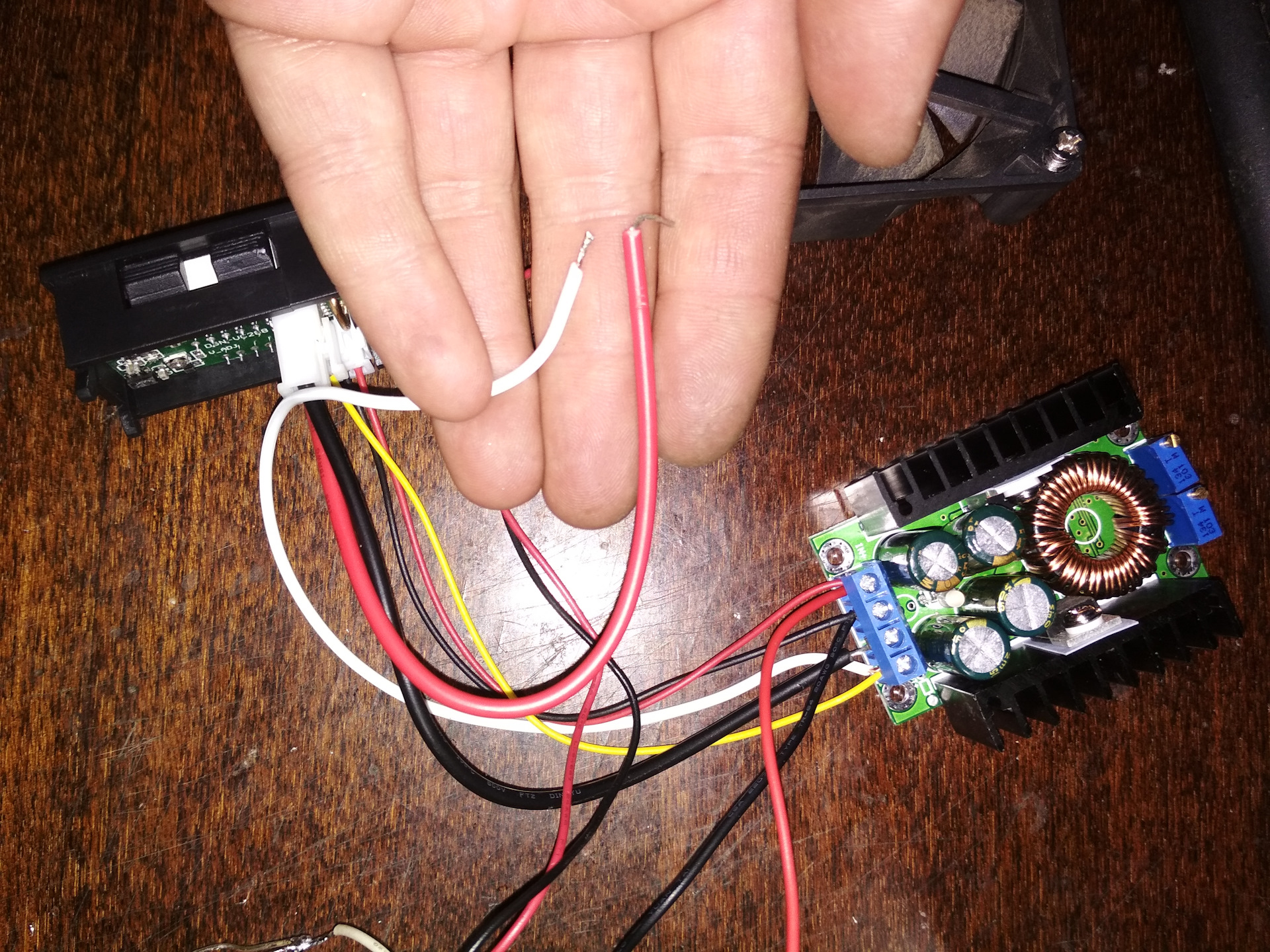

Выход с блока питания(с платы) подключается к понижающему модулю в IN- IN+ ( у меня выход был 24,5 вольт)
Туда же подключается вольтампер метр красный+ черный-(питание тонкие провода)
Желтый подключается к OUT+ туда же провод выходящий на крокодил +. В OUT- подключается черный-толстый с вольтамперметра, красный-толстый с вольтамперметра подключается к минусовому проводу на крокодил с блока питания.
Кстати выход с блока питания до понижающего модуля лучше НЕ замыкать между собой. ( защита от замыкания работает после понижающего модуля)
Когда все проверено навесным монтажем, и все устраивает- производим сборку.

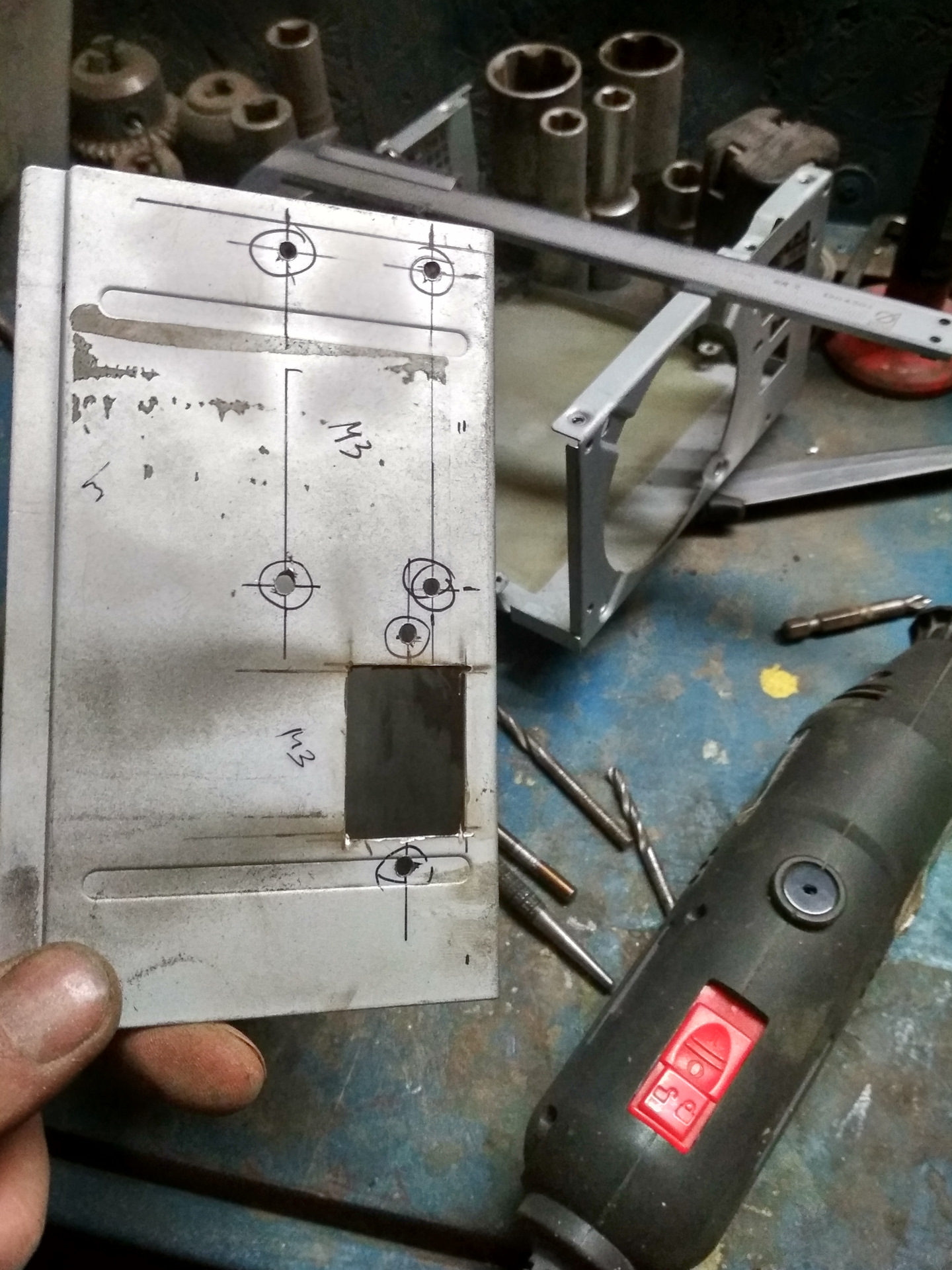

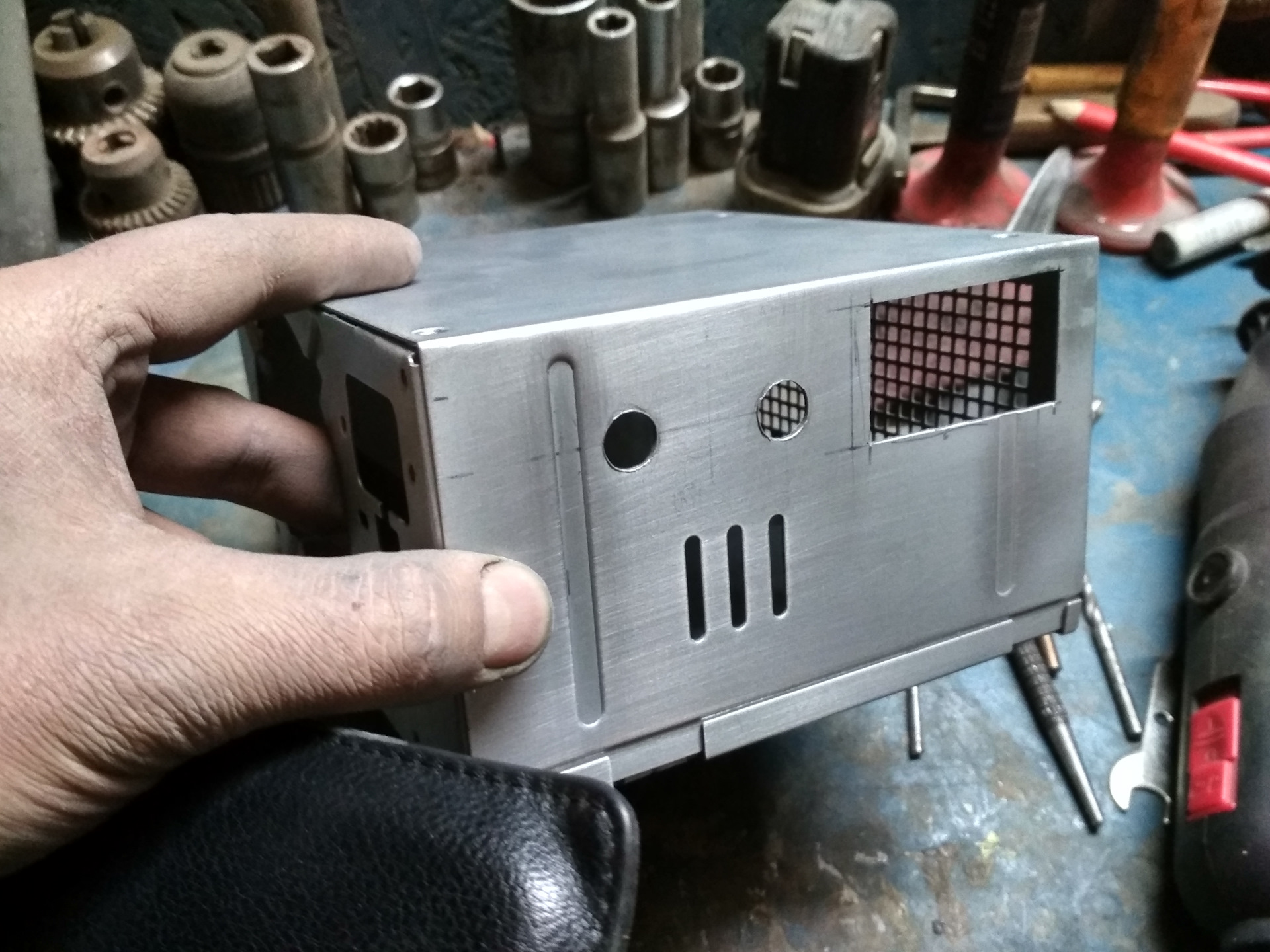

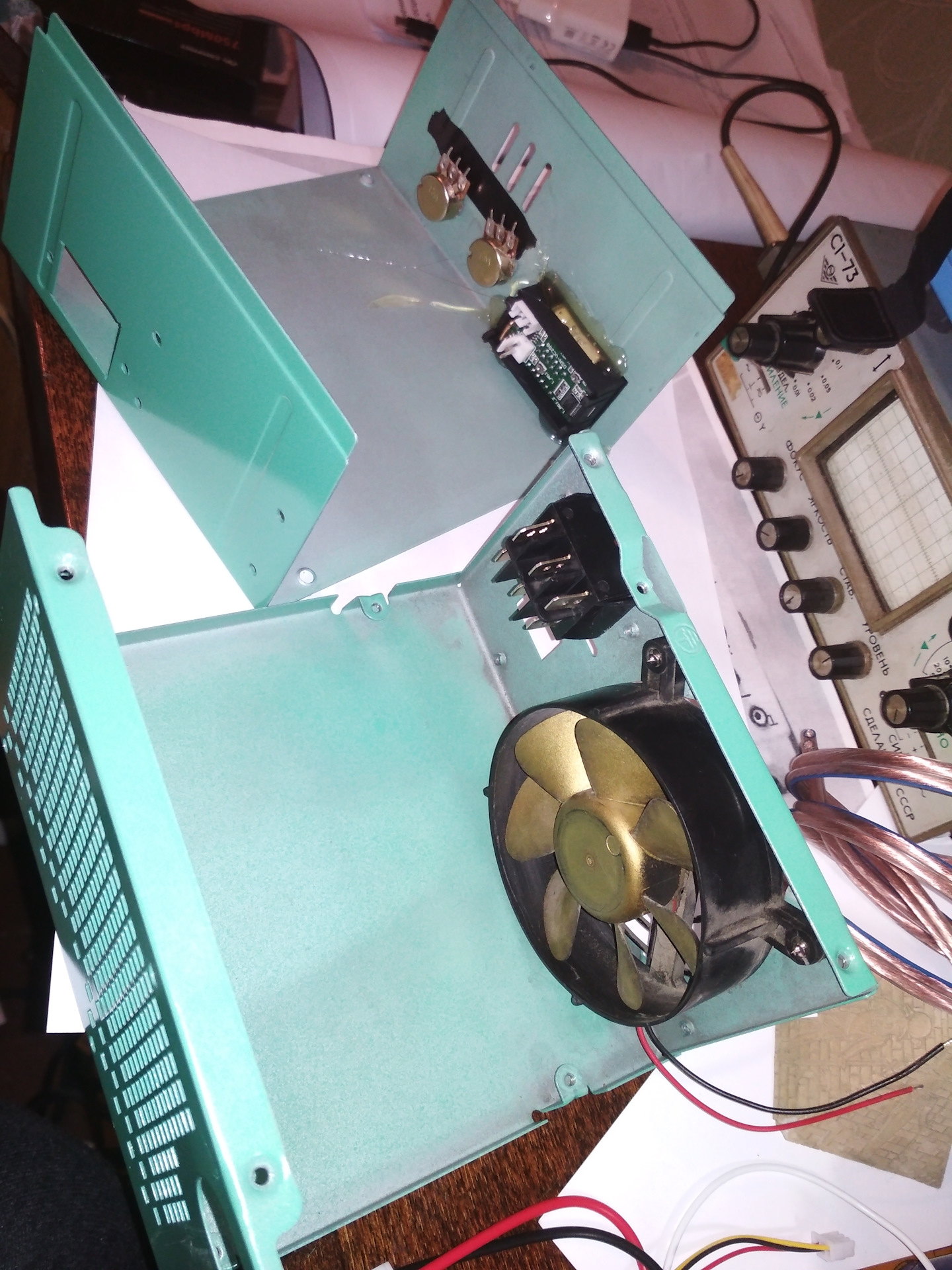

Чтоб все было по феншую -делаем корпус, сверлим, пилим места где будут размещены все модули и переменные резисторы.
Далее производим покраску корпуса, предварительно зашкурив мелкой наждачкой и обезжирив. Красим с баллончика. После полного высыхания производим сборку в корпус платы и модулей.

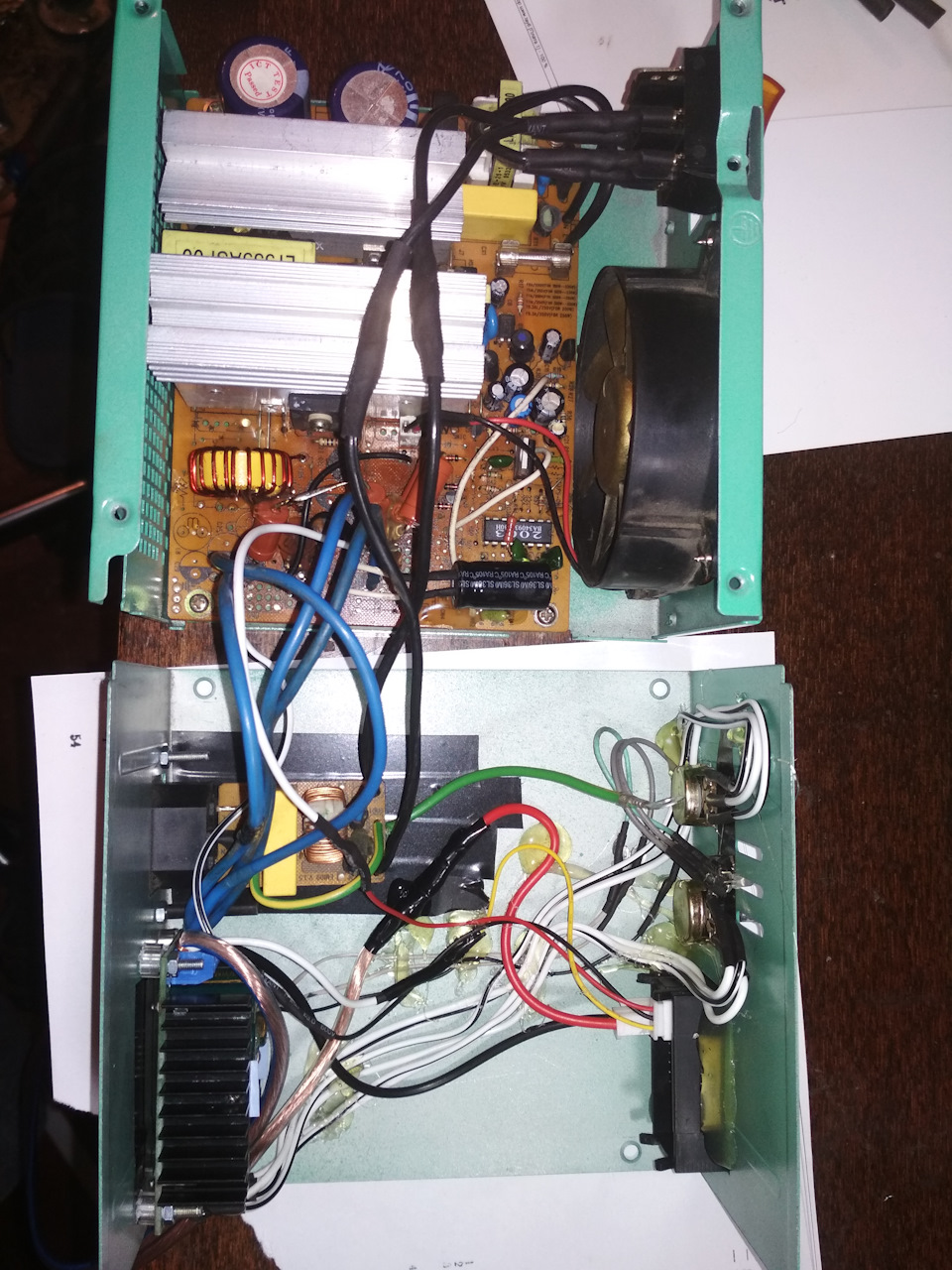

Кстати незабываем использовать термоклеевой пистолет для аккуратной прокладке проводов в корпусе, в дальнейшем это облегчит закрывание корпуса.

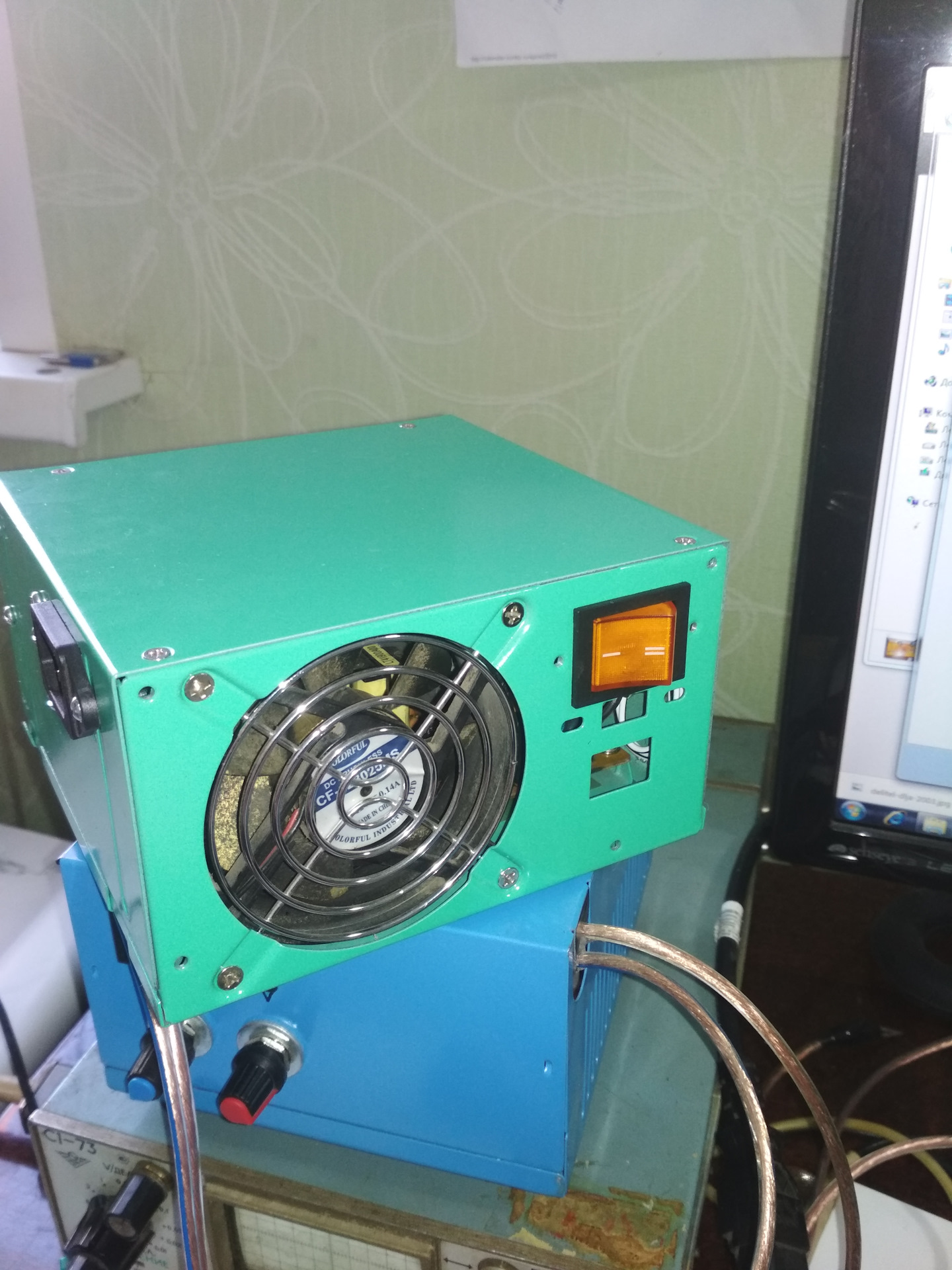

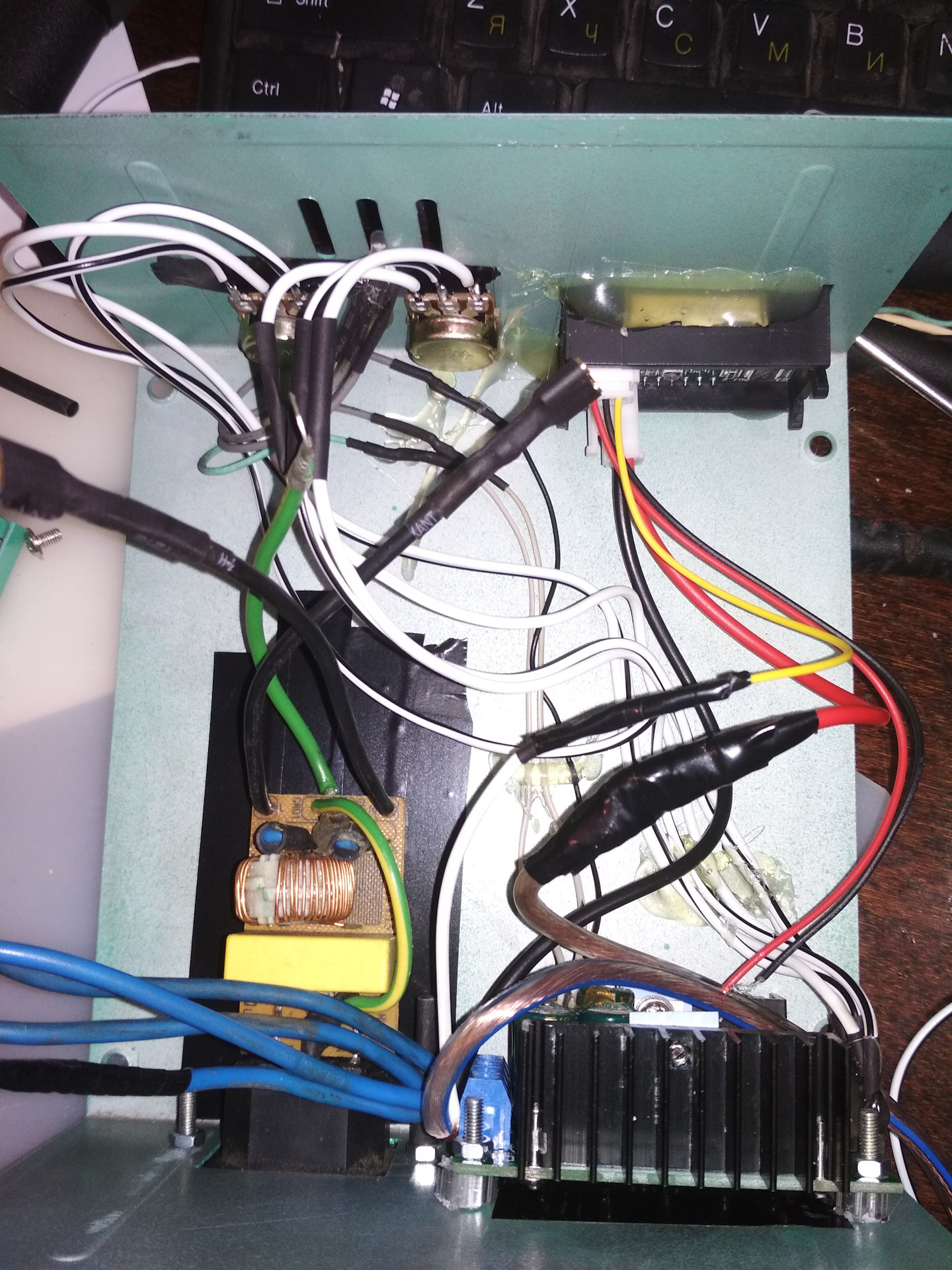

Закрываем корпус и контролируем чтобы провода не мешали вентилятору.
Чуть не забыл переменные резисторы припаюваются на понижающий модуль взамен родных. Также нужно вывести светодиод с понижающего модуля на корпус.
Вентилятор подпаял напрямую к 24,5 вольта через мощьный резистор чтоб меньше грелся, номинал не помню. Обороты снизились в три раза резистор чуть теплый.

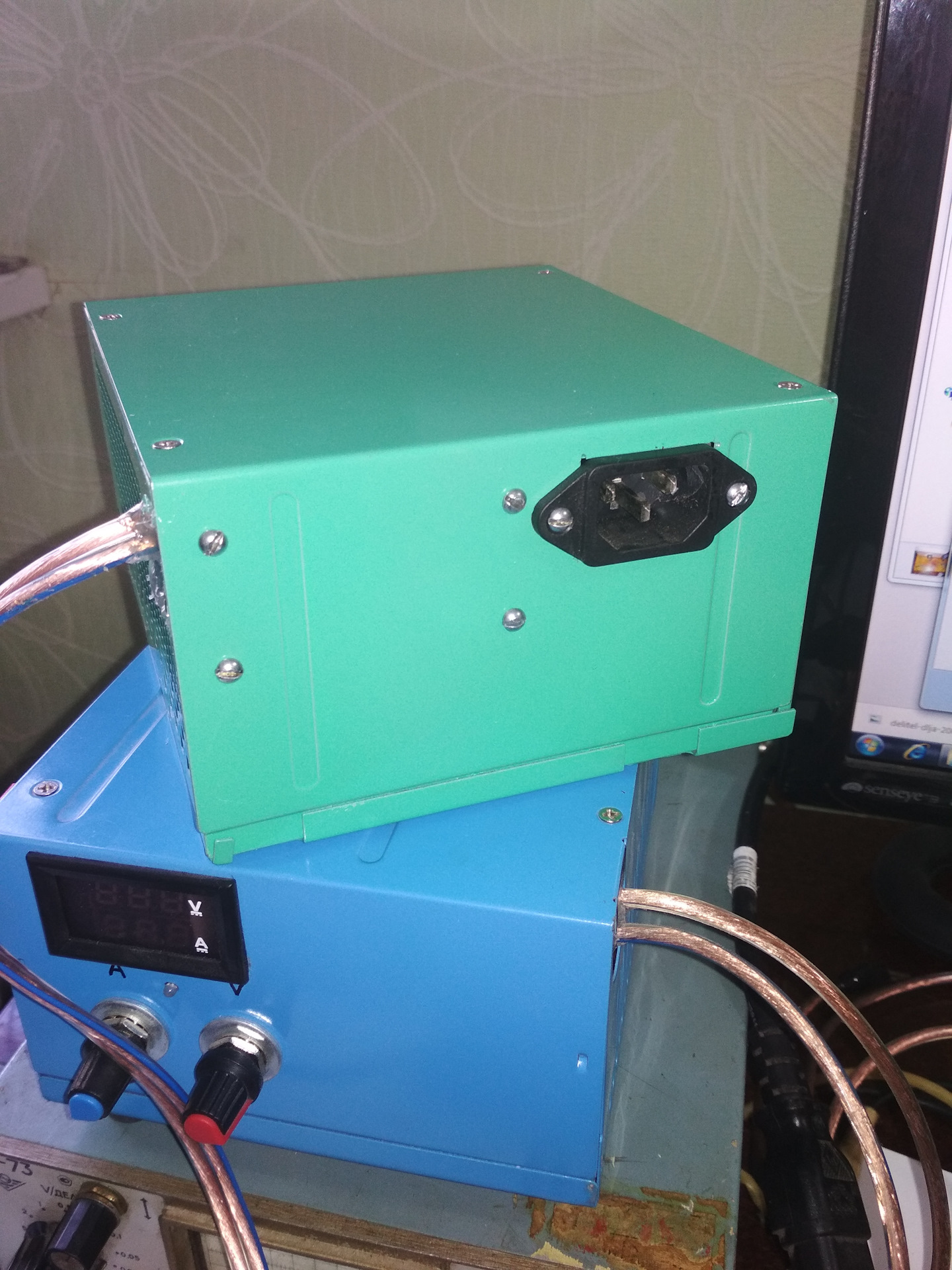

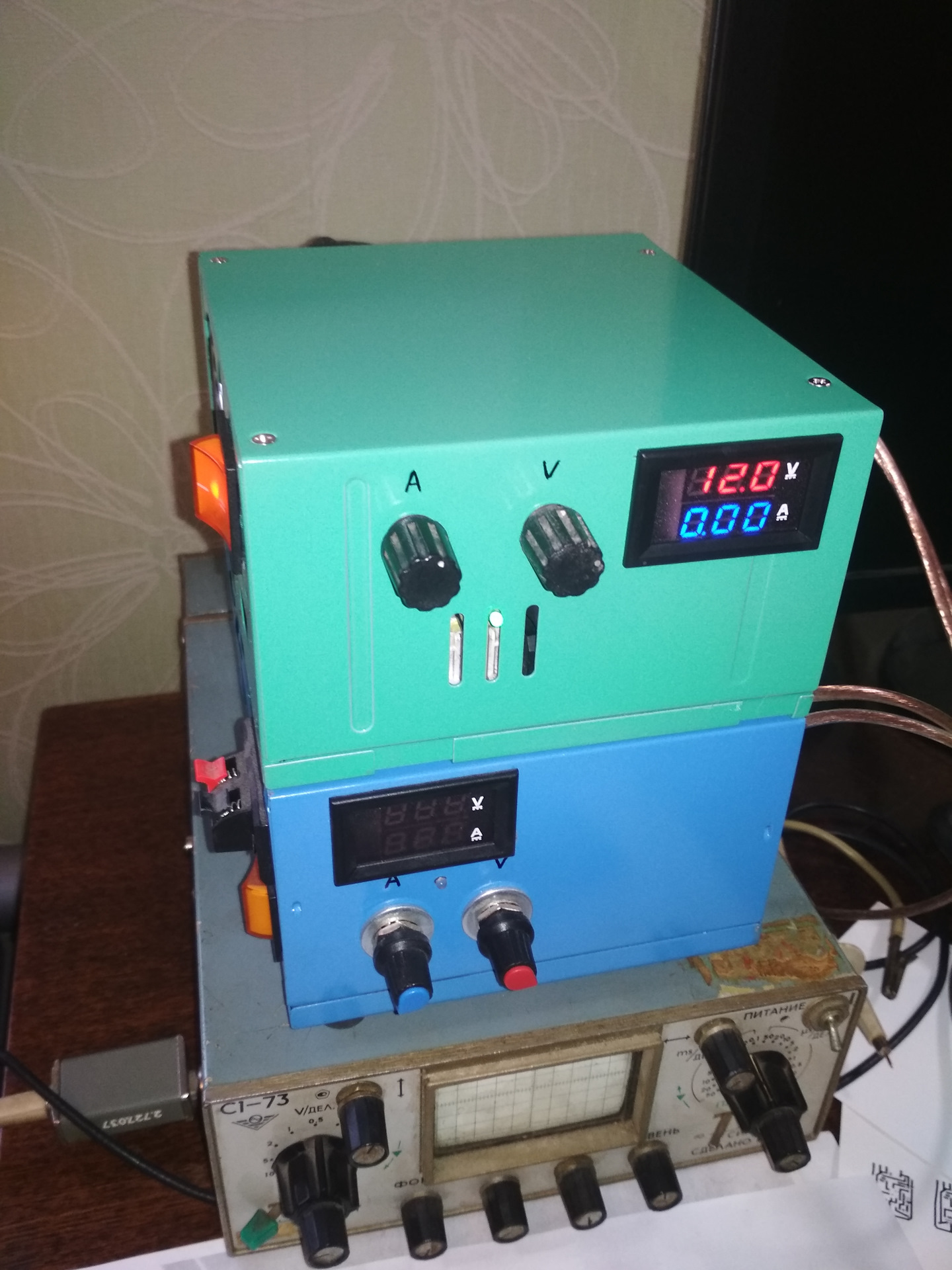

Вот собственно и все.
P.S. Данную схему переделки я подсмотрел в интернете, идея не моя. Так что первоисточник не я, думаю никто против не будет.
