Bilgisayar güç kaynağından şarj cihazı

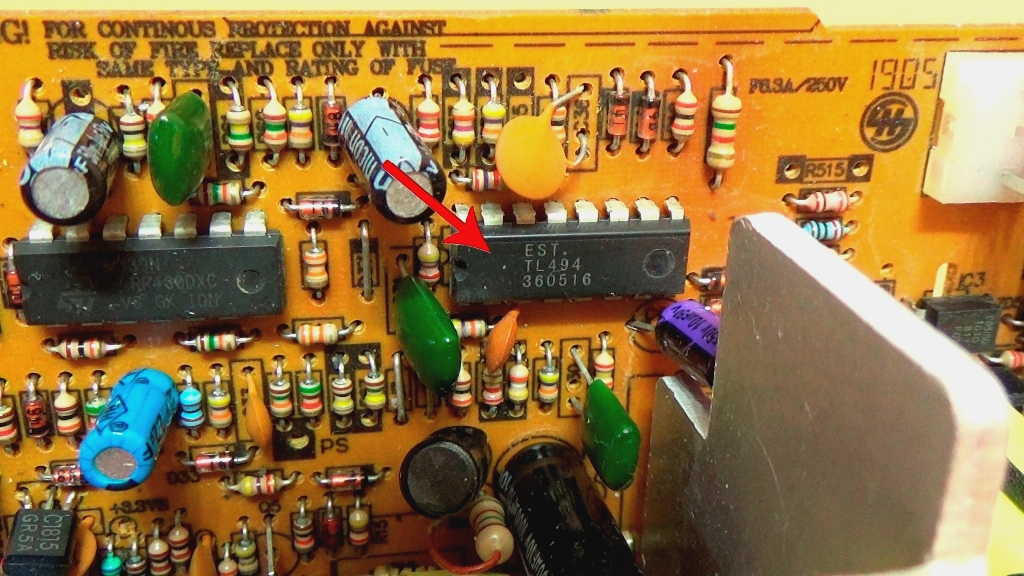

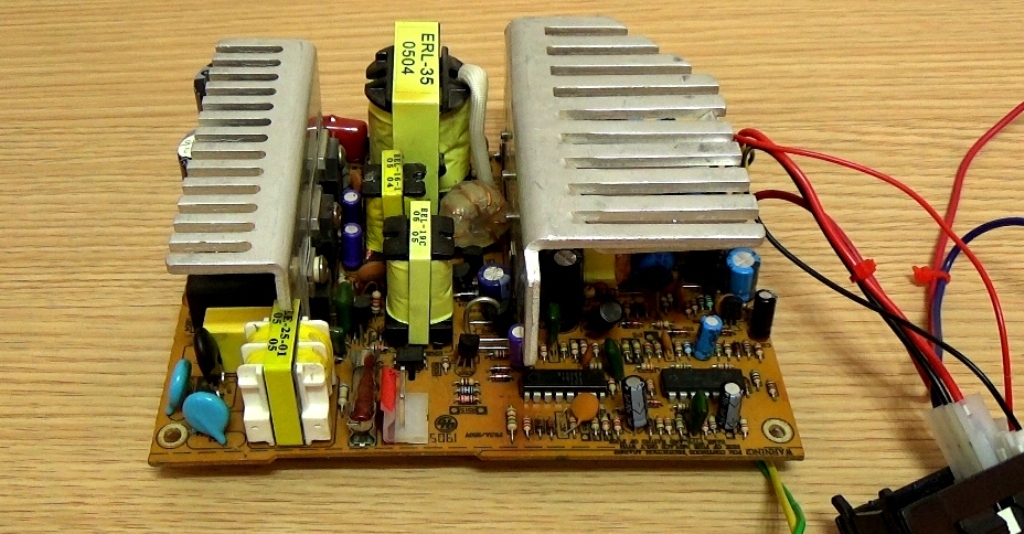

Merhaba sevgili arkadaşlar! Bugün size bir bilgisayarın güç kaynağını bir araba aküsü için şarj cihazına nasıl dönüştüreceğinizi anlatacağım. Dönüşüm için TL494 veya KA7500 mikro devrelerine monte edilmiş bir güç kaynağı uygundur. Maalesef diğer güç kaynakları bu şekilde dönüştürülemez.

Her güç kaynağının kapatılması gereken aşırı gerilim ve kısa devre koruması vardır.

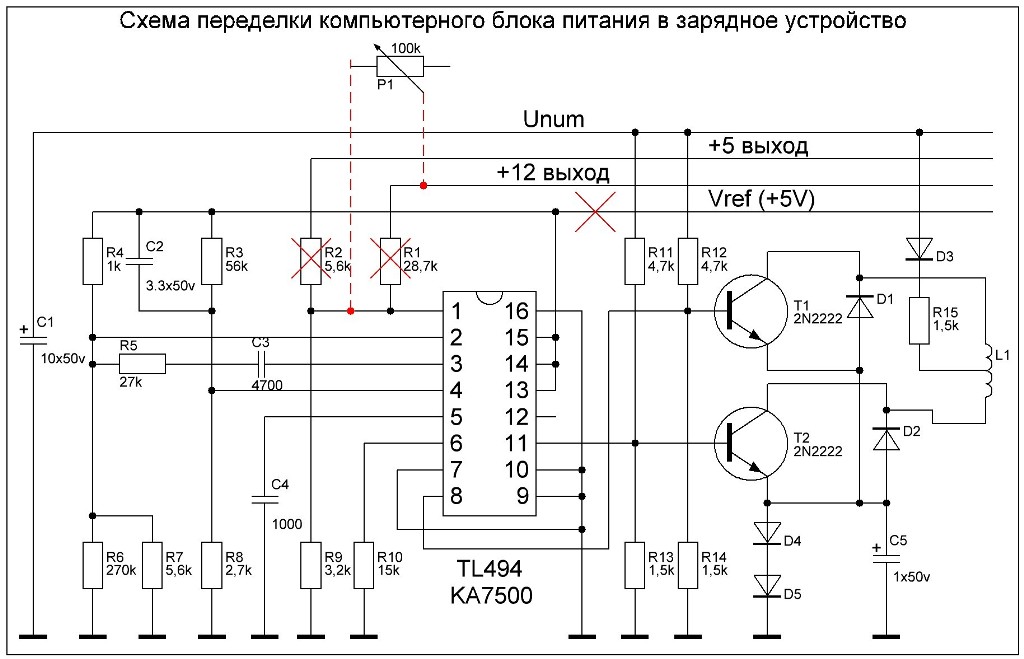

Korumayı devre dışı bırakmak için, mikro devrenin 13, 14 ve 15 bacaklarına giden yolu Vref +5v'den kesmeniz gerekir. Bundan sonra güç kaynağı açıldığında otomatik olarak başlayacaktır.

Şimdi güç kaynağını ayarlanabilir hale getirelim. İki direnç R1 28,7 kOhm ve R2 5,6 kOhm'u kaldırıyoruz. Direnç R1'in yerine 100 kOhm'luk değişken bir direnç koyduk. Voltaj 4 ila 16 volt arasında sorunsuz bir şekilde ayarlanacaktır.

Diyagramı indirin

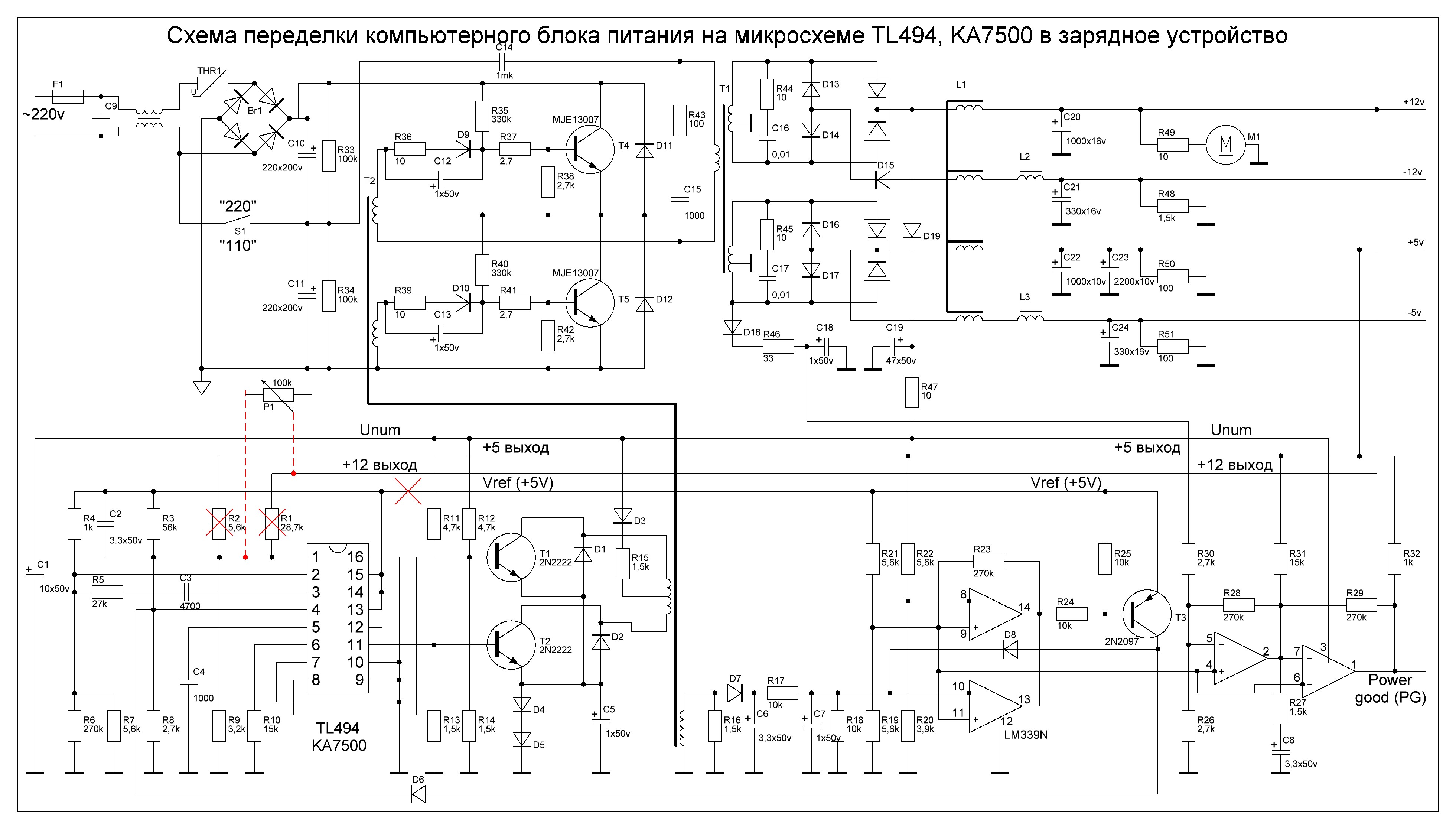

TL494, KA7500 yongasındaki güç kaynağının komple devresi.

Diyagramı indirin

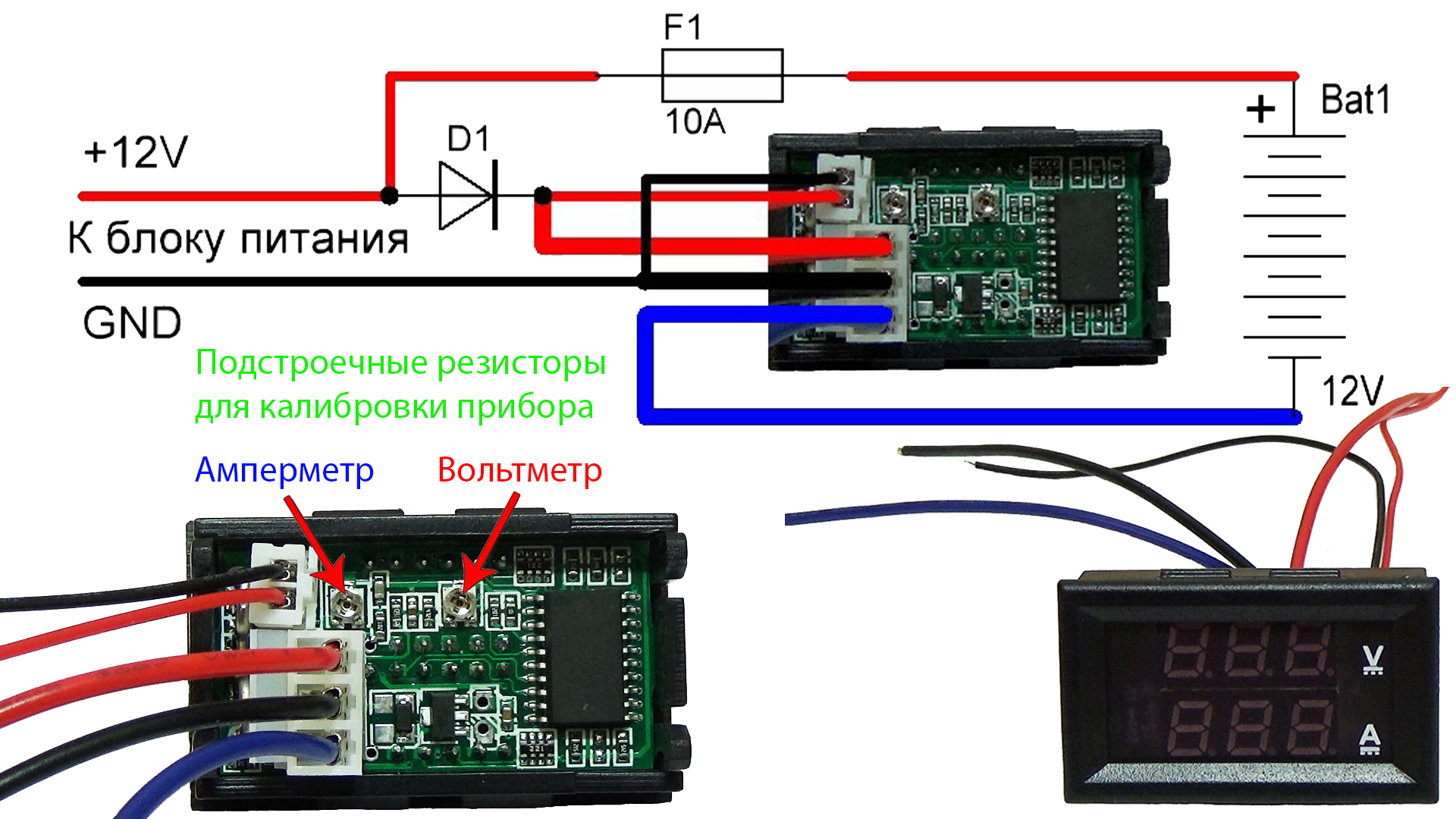

Geriye kalan tek şey volt-ampmetreyi bu devreye göre bağlamaktır ve şarj cihazı tamamen hazır olacaktır.

Diyagramı indirin

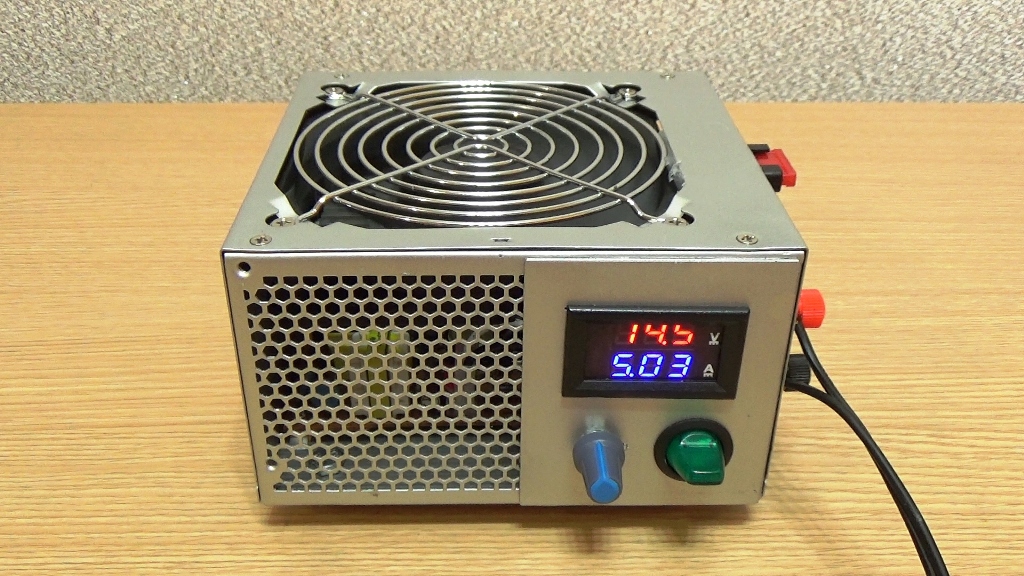

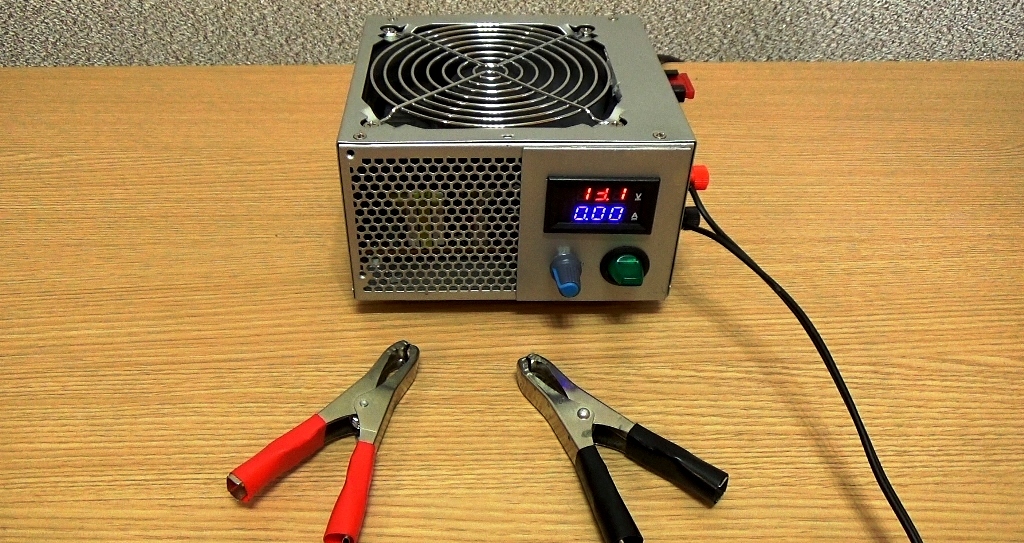

А теперь я расскажу, как работает готовое устройство, что бы вы могли реально оценить все плюсы этой самоделки. Напряжение этого зарядного устройства плавно регулируется от 4 до 16 вольт.

Это позволяет заряжать шести и двенадцати вольтовые аккумуляторы. С помощью встроенного вольт амперметра легко можно определить напряжение, зарядный ток и окончание процесса заряда аккумуляторной батареи.

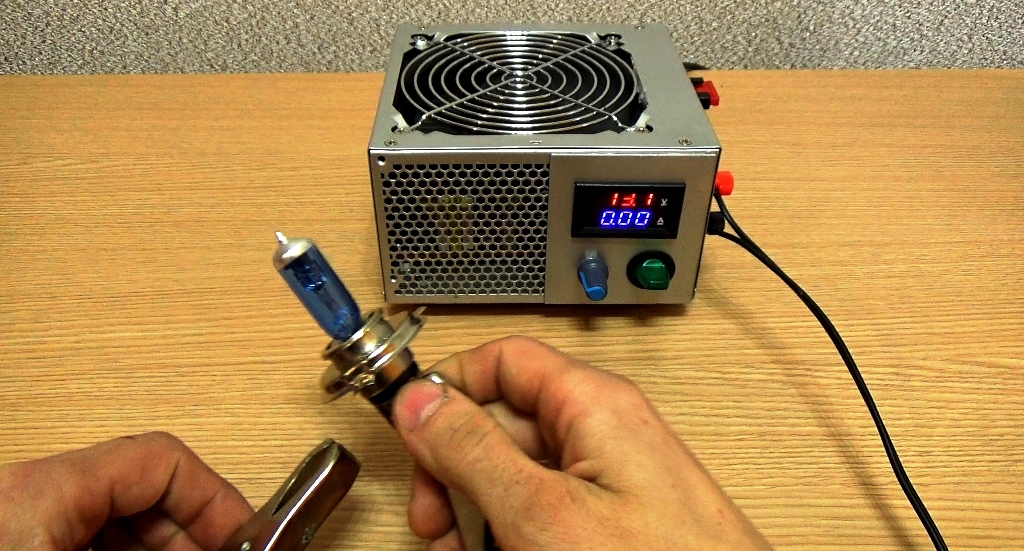

Для проверки мощности я решил подключить супер яркую 12-ти вольтовую галогеновую лампу на 55 ватт.

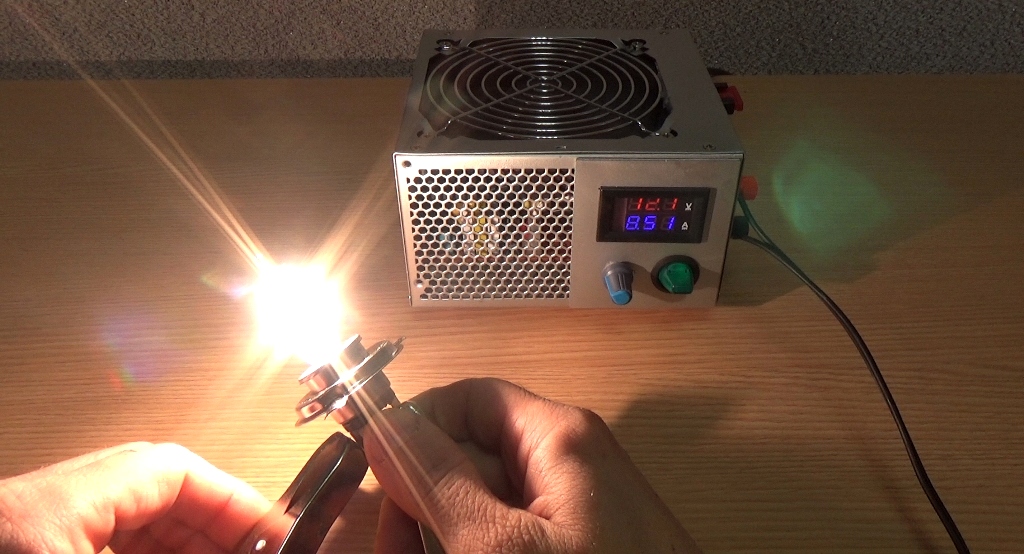

Лампа горит полным накалом на вольтметре 12 вольт и сила тока 8,5 ампер и это еще не предел.

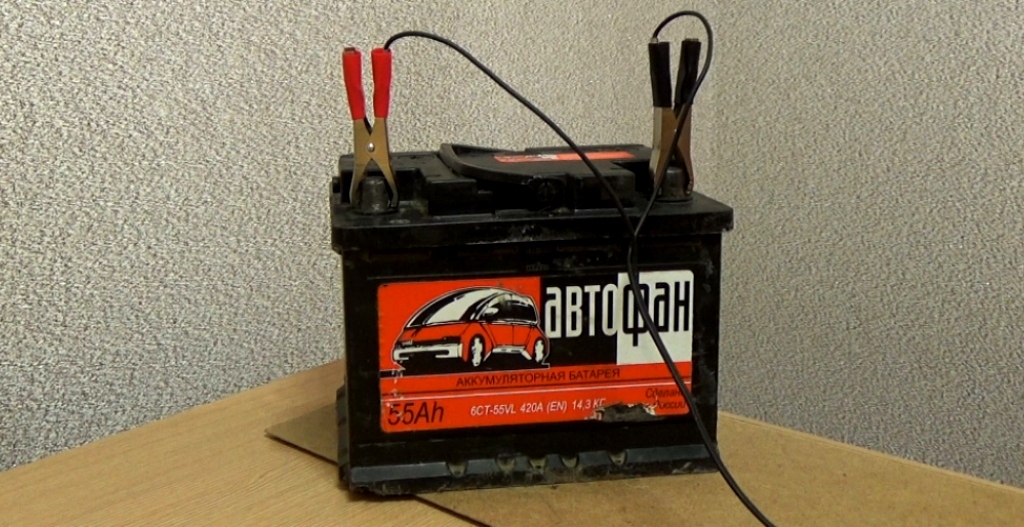

Как заряжать аккумулятор? Красный крокодил плюс, черный минус. Если перепутать полярность или замкнуть, ничего страшного не произойдет, просто перегорит десяти амперный предохранитель.

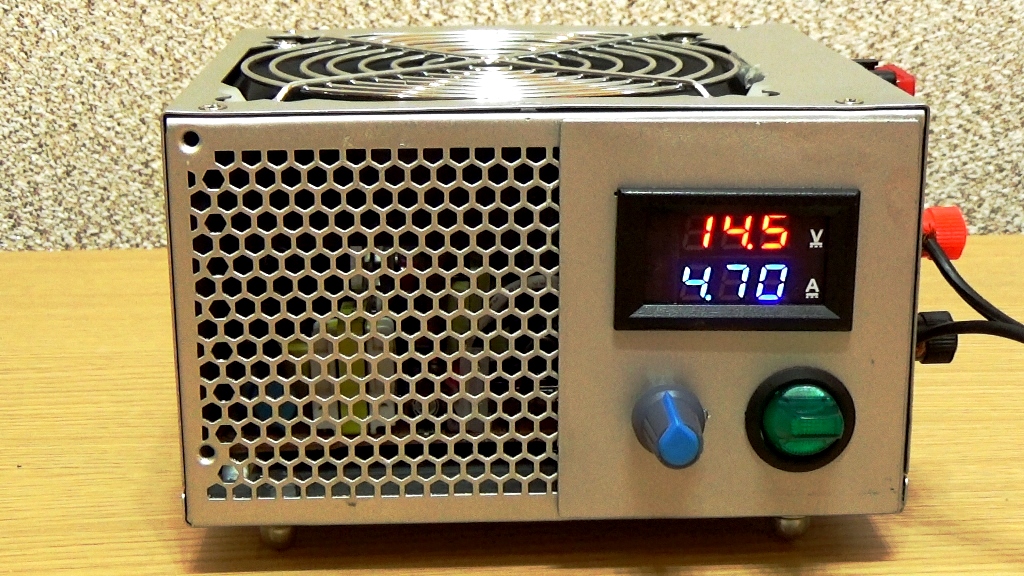

В данный момент вольтметр показывает напряжение аккумулятора. Эту ручку надо повернуть влево до упора. Включаю питание и плавно поднимаю напряжение до 14,5 вольт. Начальная сила тока должна быть не более 10% от емкости аккумулятора. То есть для 60-го аккумулятора начальный ток заряда будет не более 6-ти ампер, для 55-го соответственно 5,5 ампер. И так далее.

По мере заряда аккумулятора сила тока будет постепенно снижаться, когда сила тока снизится до 150 миллиампер, это будет означать, что аккумулятор полностью зарядился. Время зарядки полностью разряженного аккумулятора составит примерно 24 часа.

Друзья, желаю удачи и хорошего настроения! До встречи в новых статьях!
