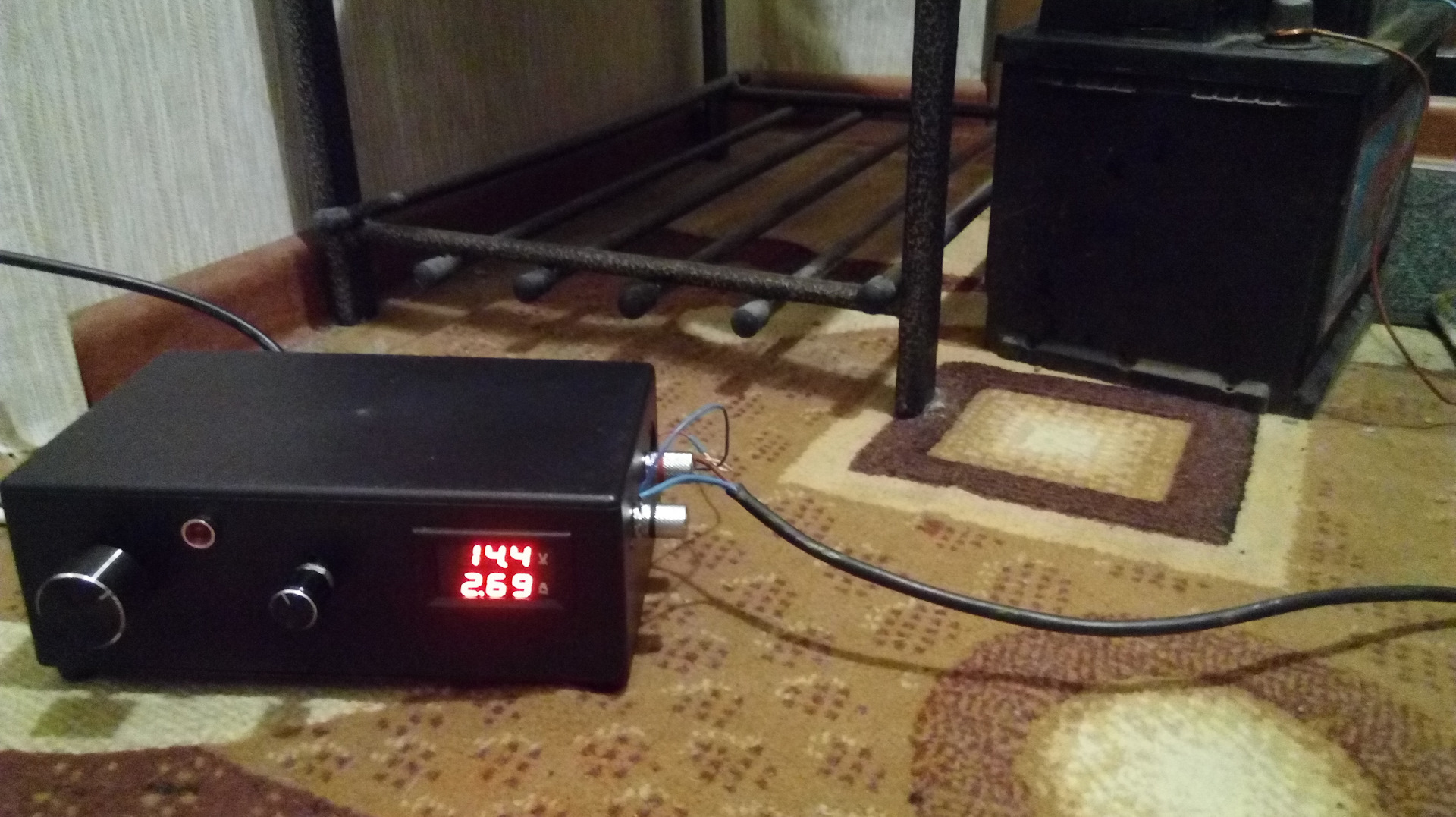

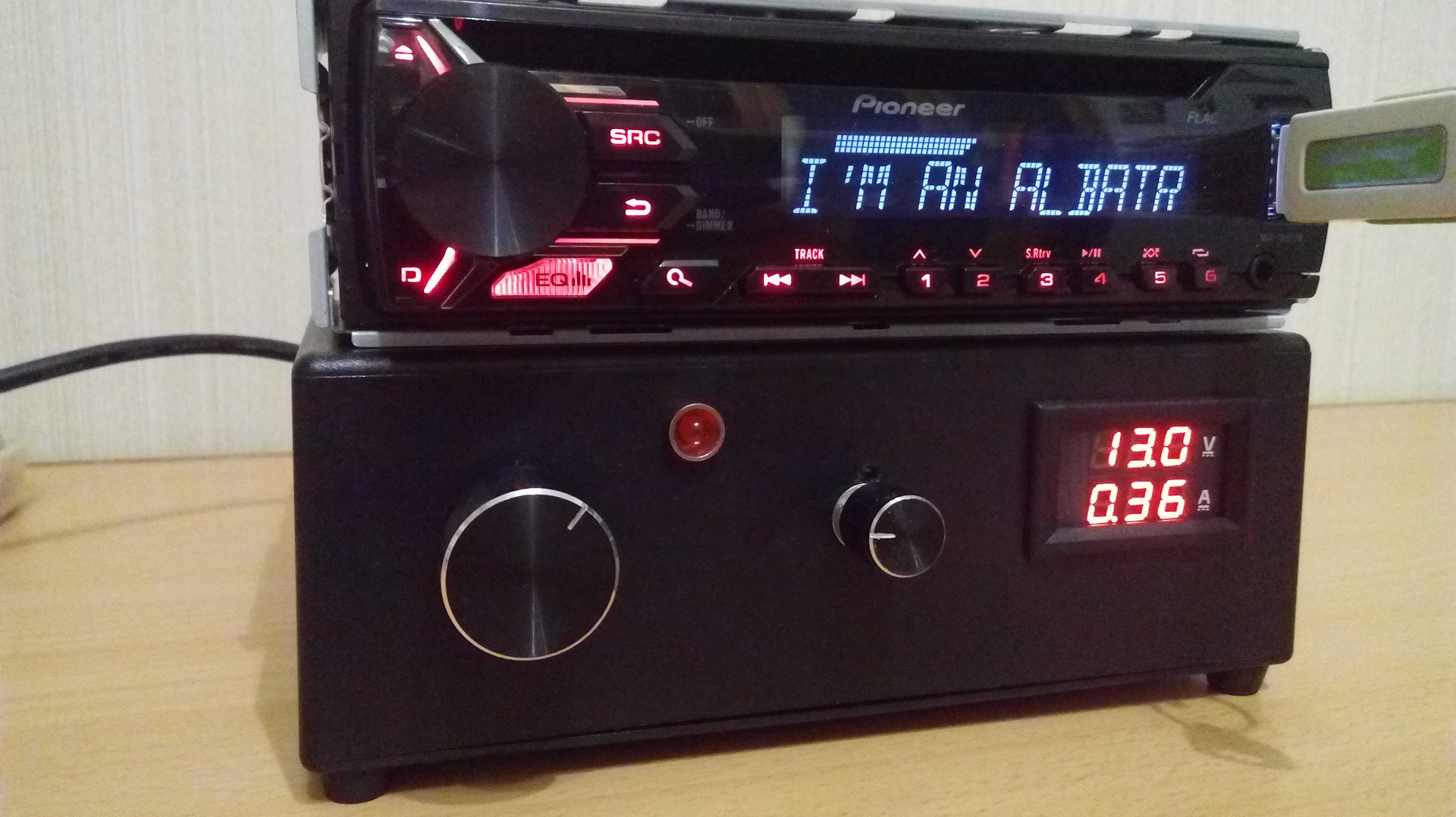

Уже много раз переделывал компьютерные блоки питания (БП) в регулируемые. Делал по записи у 2350 . Вот его замечательная статья.
После переделки получается возможность стабилизации как тока так и напряжения.
Напряжение регулируется от 0 до 20В
Ток до 10А, кратковременно еще больше
Первые мои ЛБП были именно переделки с сохранением заводской платы.

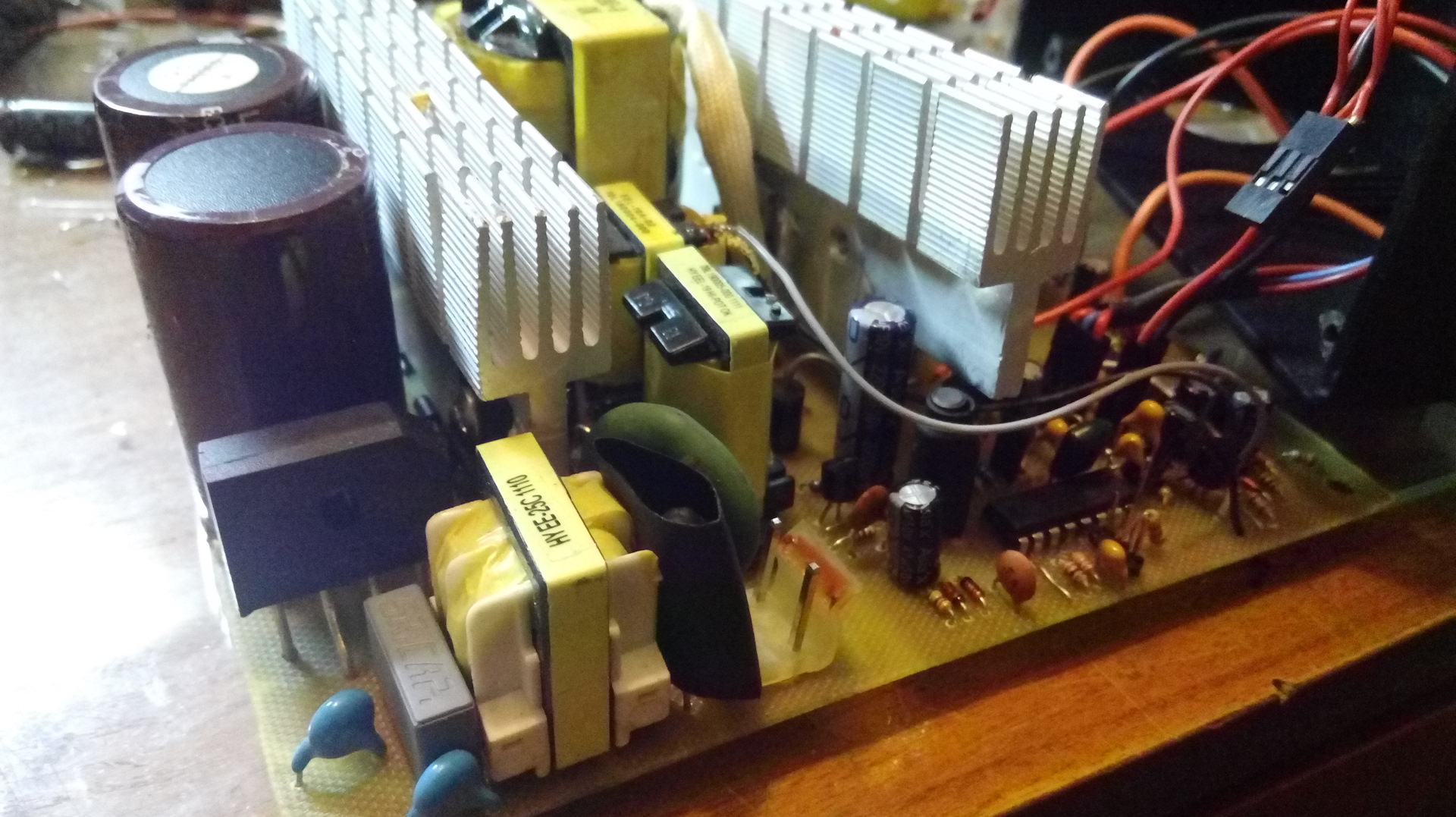

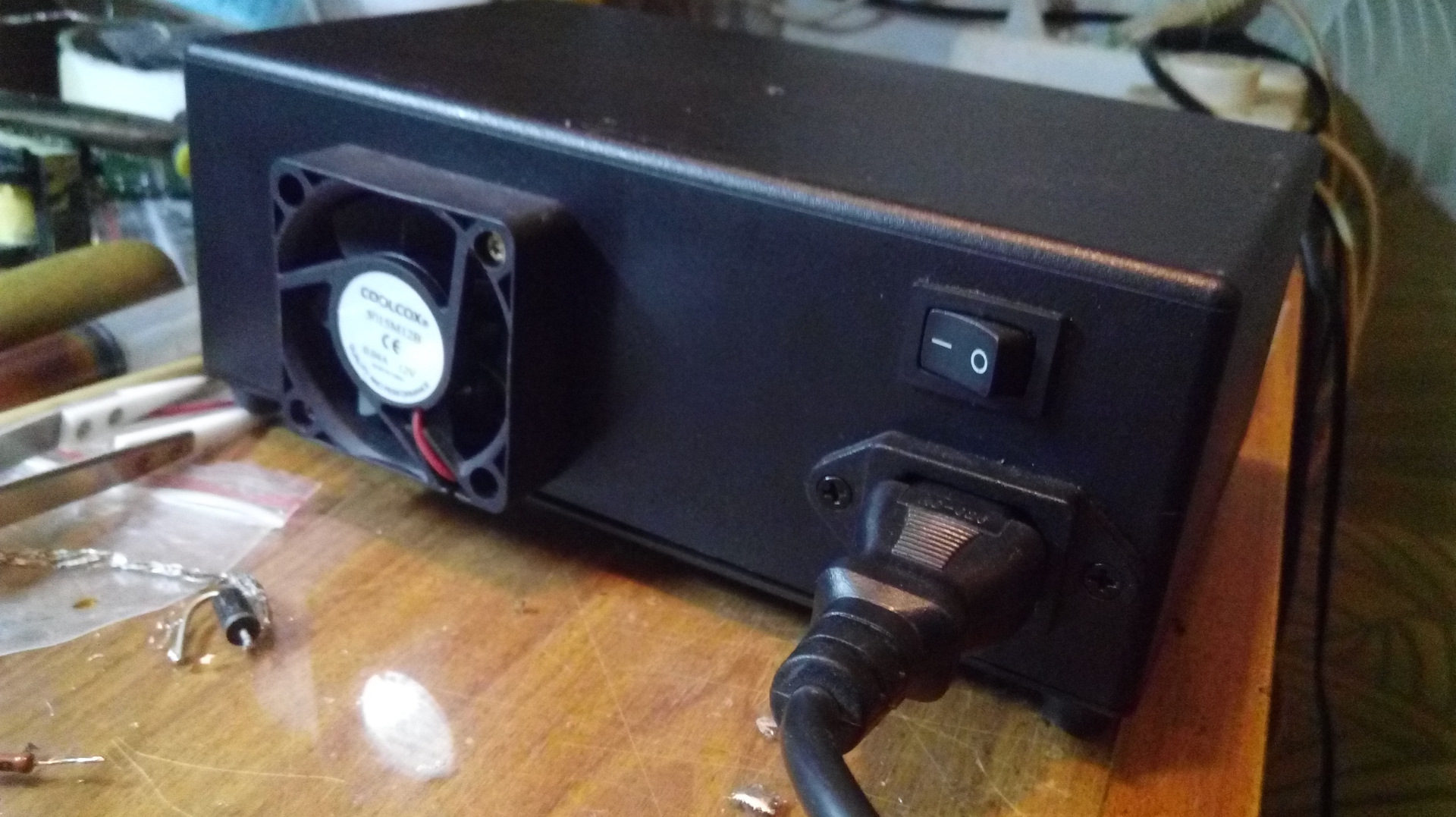

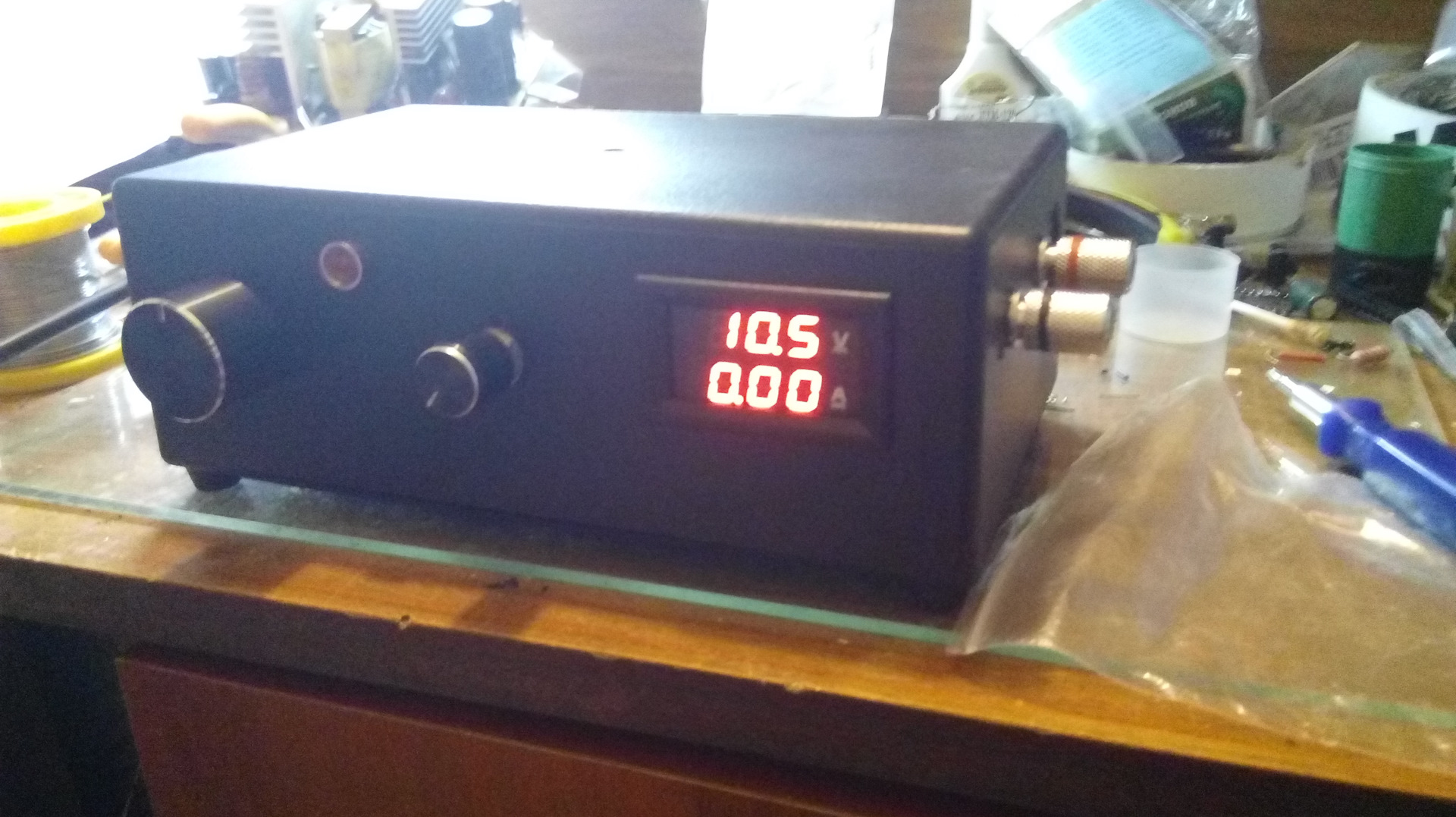

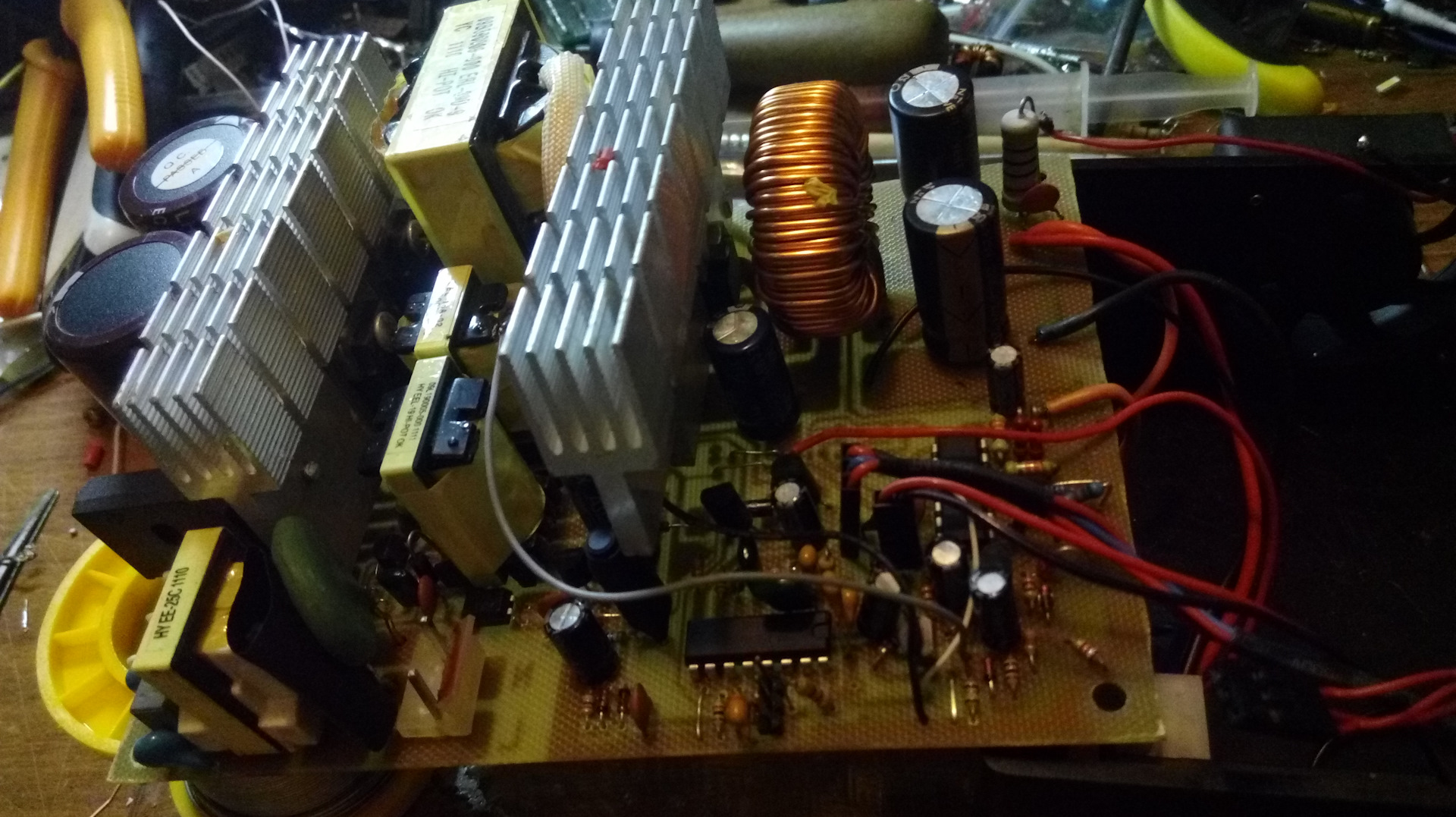

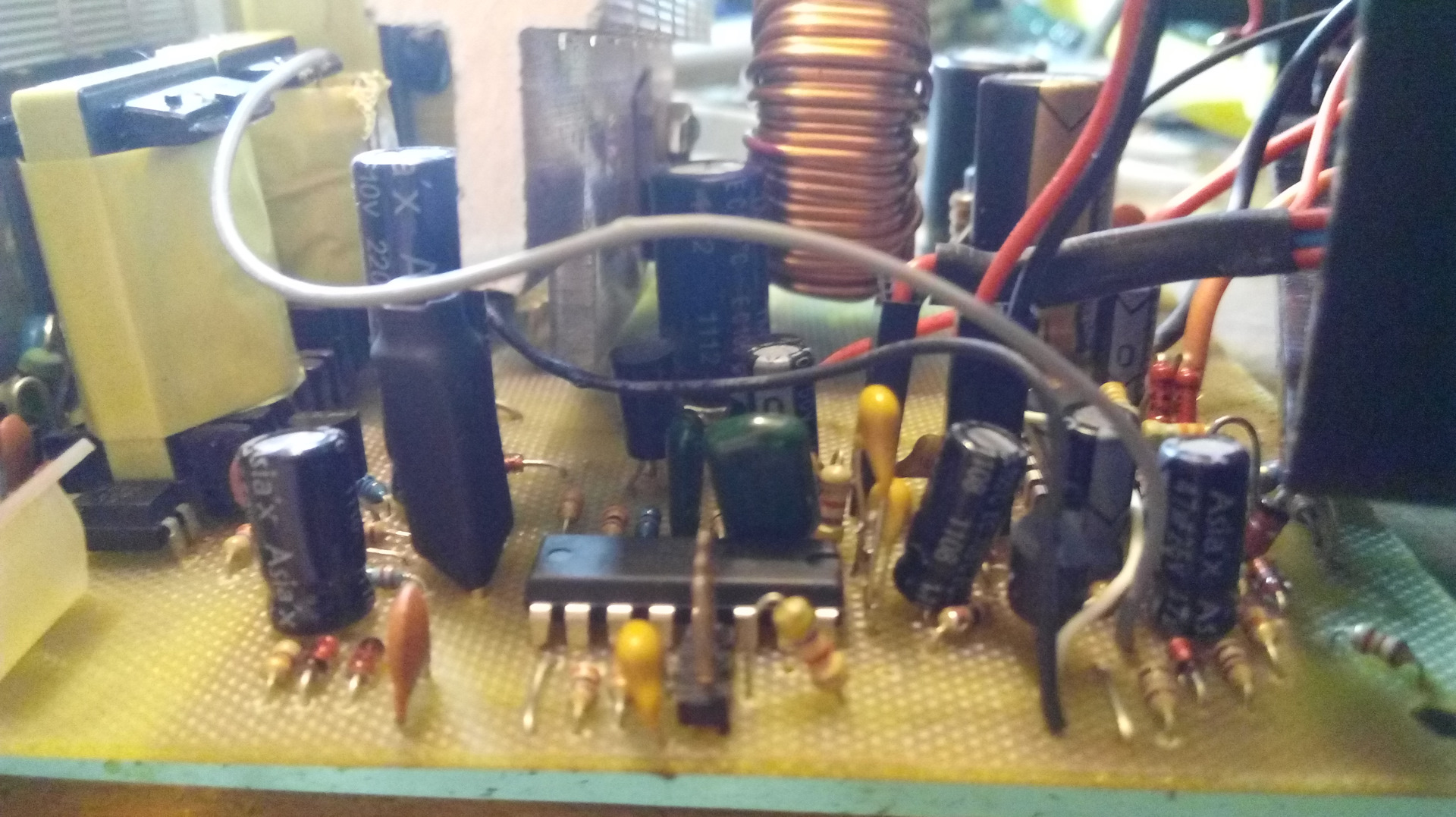

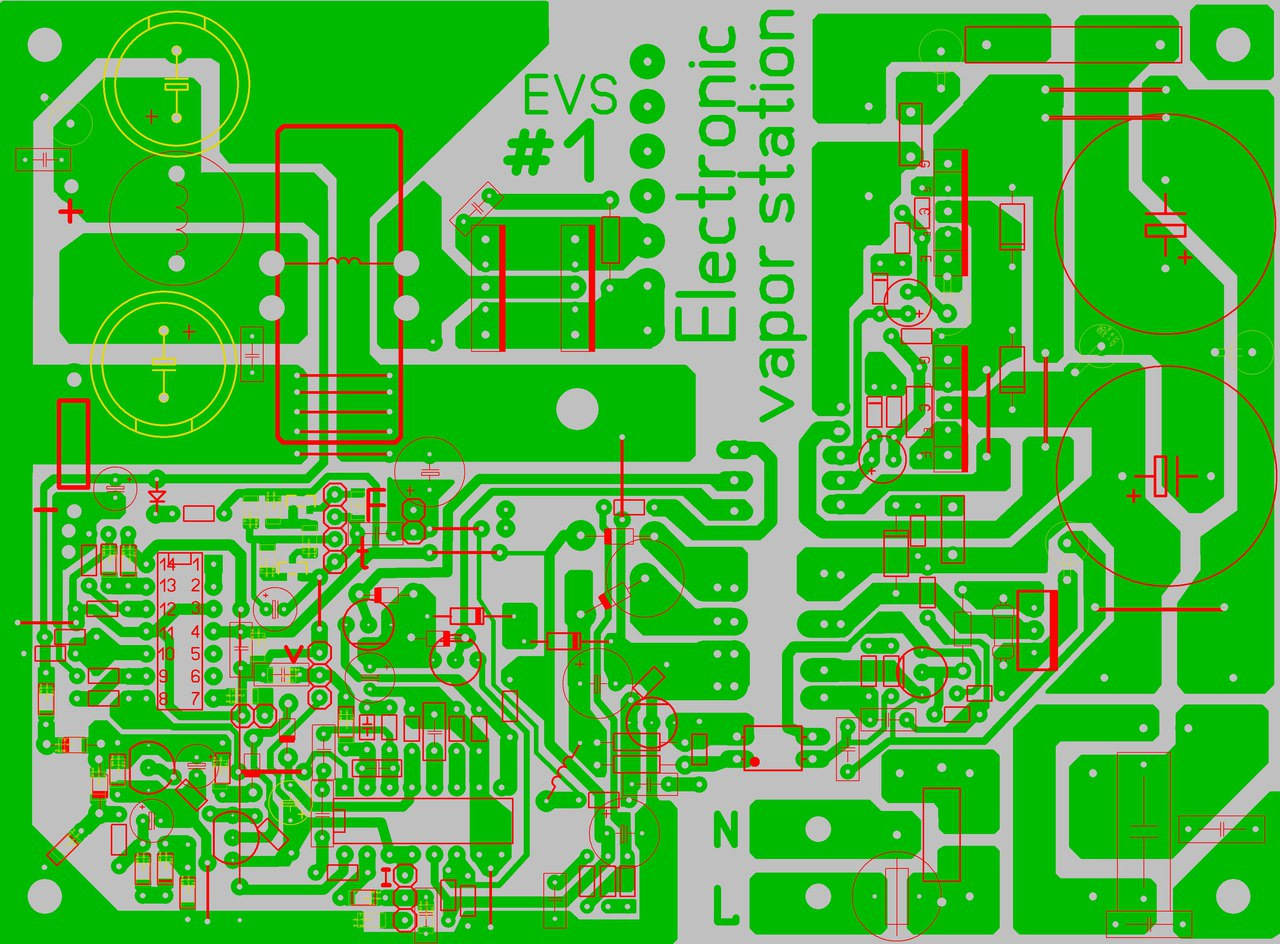

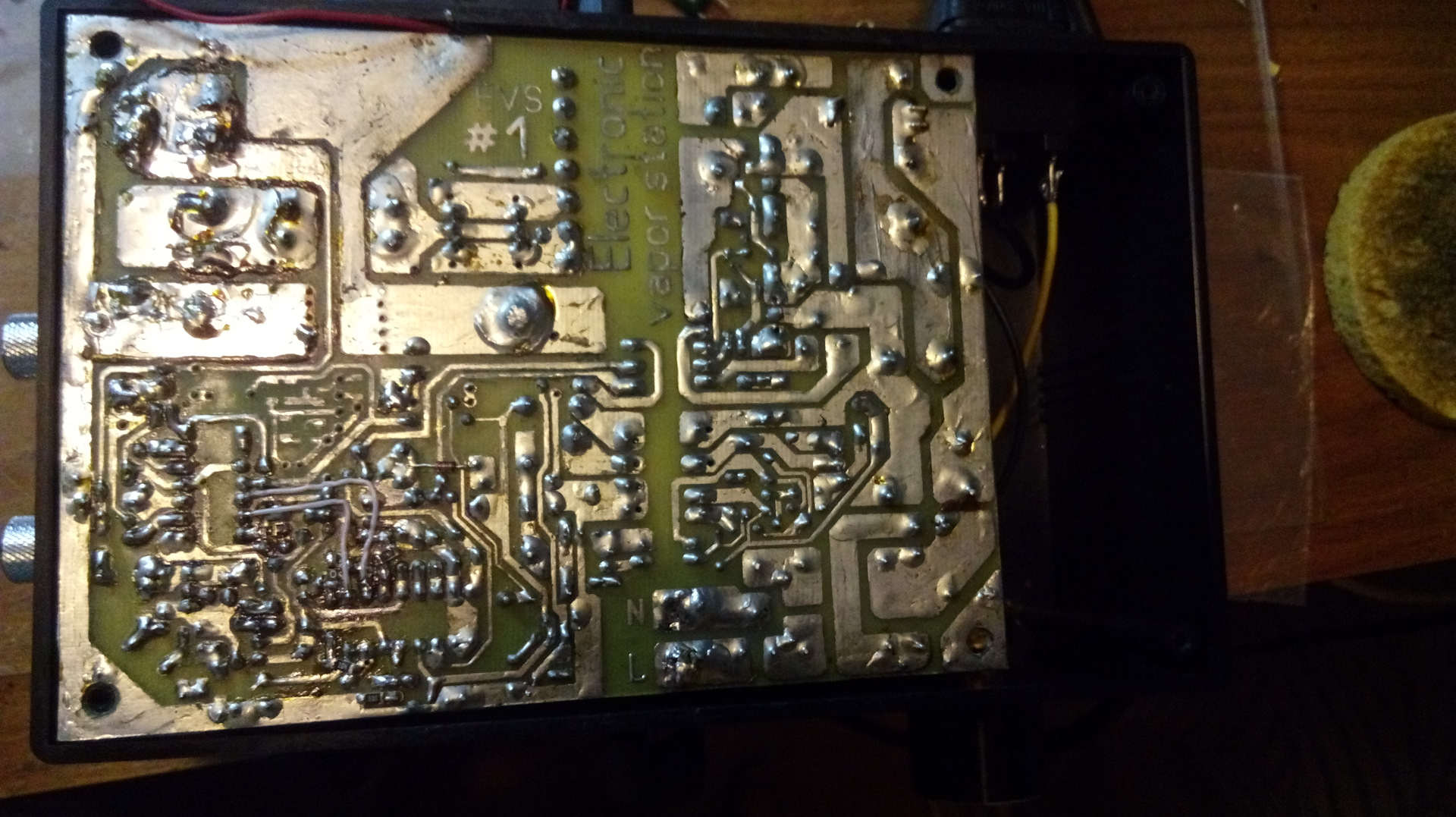

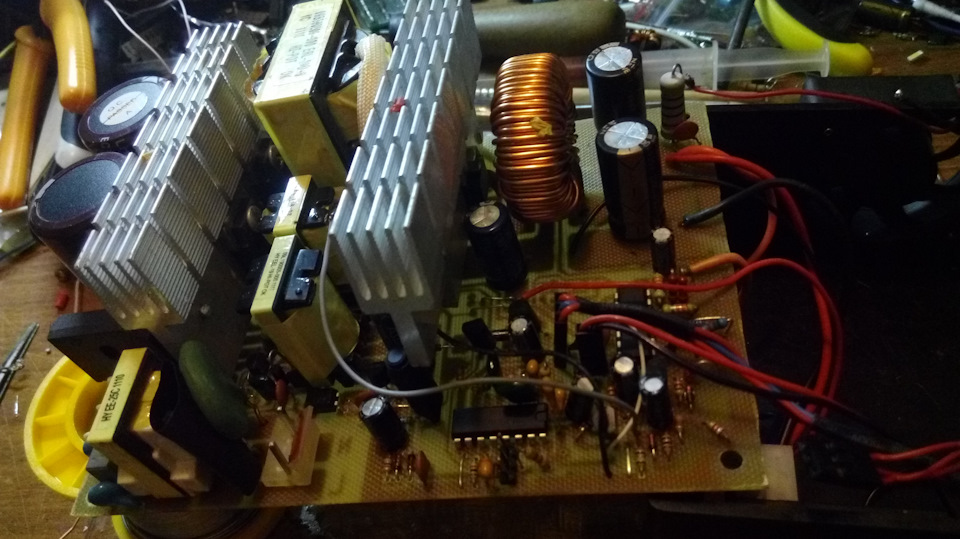

Последний я решил сделать с нуля и вытравил свою плату под купленный корпус. Срисовывал дорожки с платы и внес свои изменения согласно статье. Ушло времени примерно неделю…
Потом изготовление платы, пайка, проверка и настройка еще неделя…
Подробности переделки писать не логично, все разжевано в статье выше. Огромное спасибо за труды Андрея Голубева. Я показал так сказать свой отчет, как это может еще выглядеть)
Комментарии 54
Много труда вы вложили в проектирований пп, по себе знаю как тяжело вручную рисовать в лайоте, спасибо вам за труд!
Не подскажете какой бп донор был по модели у вас?
Можете подсказать на несколько вопросов?
На плате видны перемычки провода мгтф, похоже их надо впаивать?
Смд транзисторы какой марки применили?
Можно попросить фото со стороны маркировки трансформатора чтобы понимать расположение фазировок выводов устанновленых вами?
И ссылочку на коробочку можно попросить?
Большое спасибо за печатку! А можно еще понаглеть и… спросить схему под печатку. По ссылкам выше смотрел, но соответствующей так и не нашёл (TL494 + LM324). Может, косоглазие у меня?
Схемы у меня нет, но очень похожа на эту, как у 2350 a.d-cd.net/36749d5s-960.jpg
Молодец)

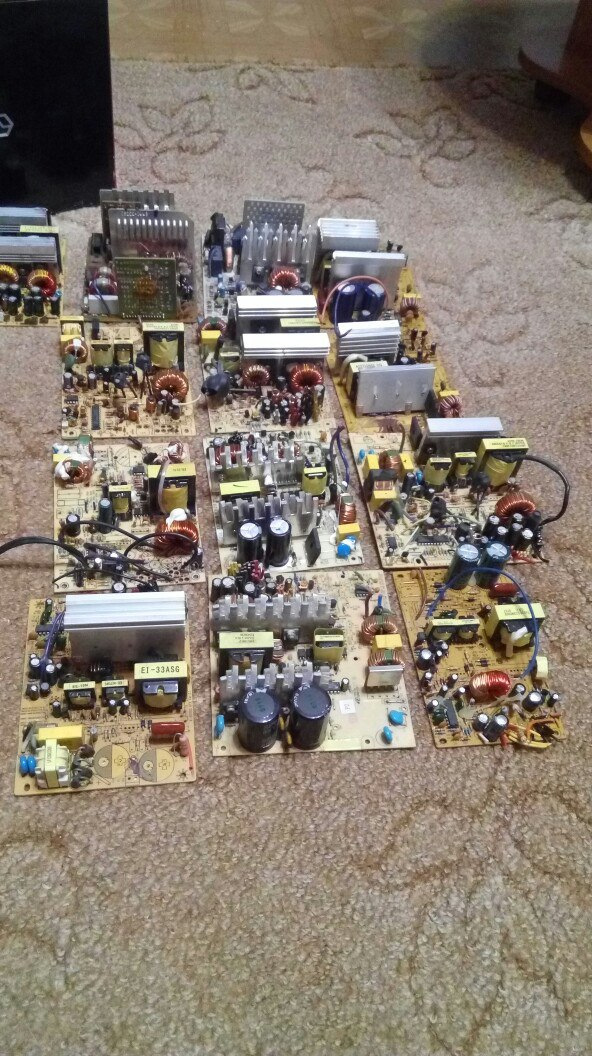

я пока балуюсь переделкой существующих на базе TL431, собрал кучу неисправных блоков. Так сказать, на начальном этапе )
Из них парочка блоков только годится, остальные слабенькие, но мелочугу можно повыпаивать
у тебя видимо там в конце этого набора на базе микросхем 2005, 2003 блоки
Да, там всякие есть. Они тоже годятся, радиаторы, конденсаторы можно выпаять хорошие, в качестве доноров.
autolubitel120
Из них парочка блоков только годится, остальные слабенькие, но мелочугу можно повыпаивать
У меня блоков дофигища, с 2000 года накопилось
Несколько ящиков.
Ага. В комп.сервисе их ящиками продают по 50р. штука. Вот я набрал.
Не дорого. С учётом их запчастей.
Видимо у них их очень много.
У нас директор просто выбрасывал, я их забирал.
В первой конторе где работал, их ещё чинил в больших количествах.
Предприятию на ремонт выделяли, а на новое нет.
Хорошие бп еще есть смысл ремонтировать, а то ведь бывают совсем древние, что и взять от туда нечего.
Это точно. Сейчас большинство блоков, пошло на смд.
Вот там если хлопнуло, печатке хана, текстолит чёрный.
А старые блоки, можно десятилетиями лечить.
Как говорят-корпус выглядит брутально, ничего лишнего. Труды конечно проделал большие, дело серьезное, зато опыт приобрел, а он бесценен!
Молоток!
Тоже собирался мыслями переделать но в итоге наткнулся на платку VADER DC-DC и меня все устроило :))) За плату спасибо, лучше бы сразу на файлообменник.
Тоже буду рад принять печатку в коллекцию
yadi.sk/d/pPPvz0D13QvAgJ
Тоже таких наделал. Но со временем вылазят нюансы… Резаки начинают кидать коней. Выставлять параметры становится все сложнее… В итоге достал меня этот блок и был куплен в Китае отдельный блок и микропроцессорное управление. Один минус — оч. мелкий экран… в остальном супер.
китайские резаки-да, кидают коней, советские меня еще никогда не подводили.
Советские с новья кидали всегда. Чего только с ними не делали и вазелин пихали и смзку — всегда хрипели.
у меня все резисторы с разбора, новых у меня никогда не было
Андрей гениальный человек, много полезного и просто интересного у него в БЖ…
Не дурно, знаком со статьями Андрея и руководствуюсь ими в переделке своих блоков, сейчас уже второй начал делать, первый комом пошел, но работает правда отсутствуют защиты и уже скопилась горсть пробитых силовых ключей.

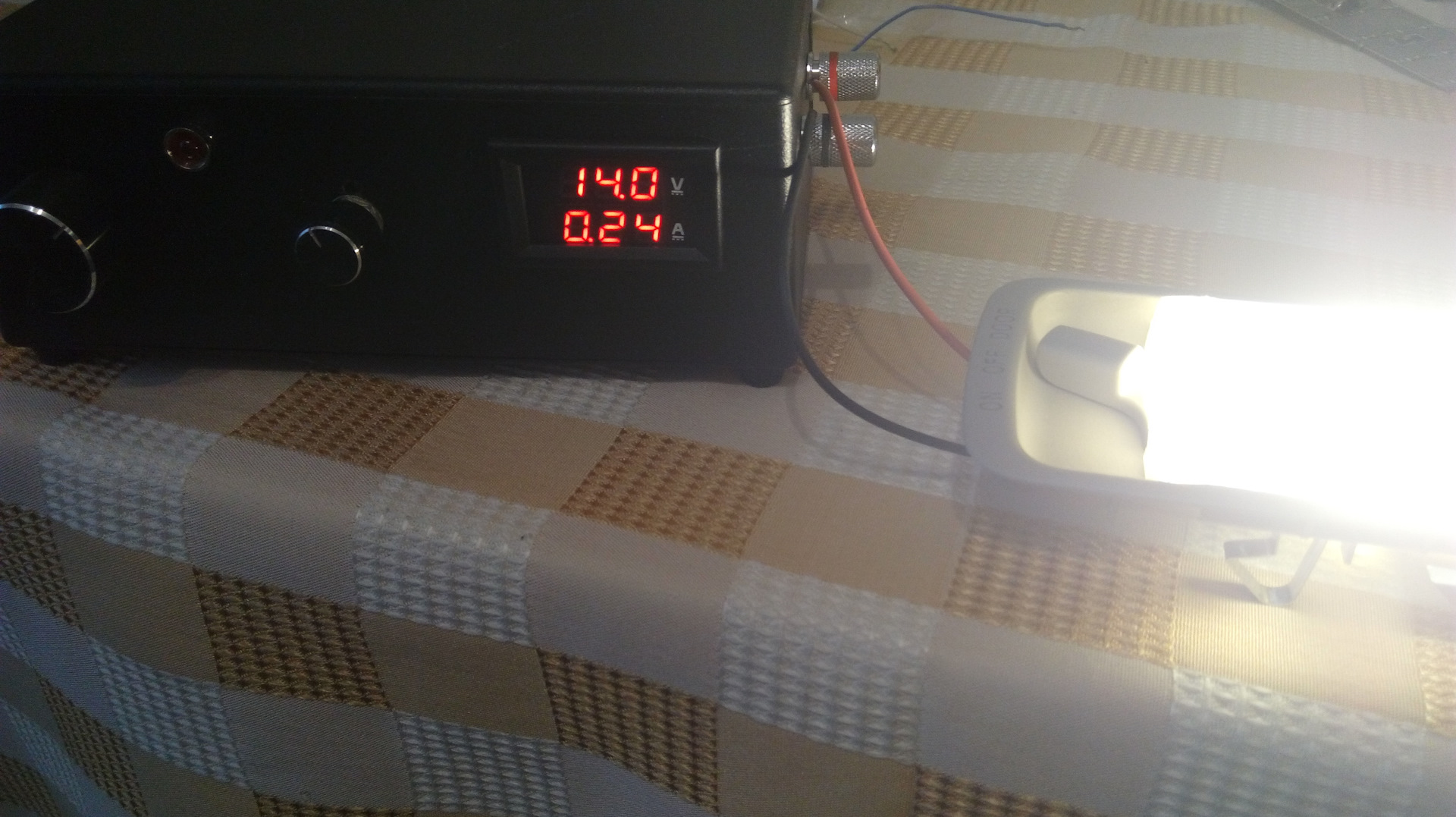

Транзисторы прилично так то бахают, тоже проверял) Но обычно лампа спасает.
Ну лампа при проверке только, а если полную мощность нужно получить то с ней не поработаешь.
Ага, аккуратно надо, особенно когда устраняешь писк.
только трансформаторный, только хардкор.
Одно другому не помеха.
Поздравляю! Просто отлично!
Спасибо за незаменимую вещь!
Рад помочь!
Просто отлично!
Пару дней назад надумал тоже свою плату делать, а тут будет у кого просить печатку)))
без проблем, но я сам бывало путался в своих дебрях)))
Все равно на твоей проще чем на родной что на какую дорожку перекинуть.
Завтра скину
Спасибо.
autolubitel120
Завтра скину
А со мною не поделитесь?
yadi.sk/d/pPPvz0D13QvAgJ
autolubitel120
Завтра скину
А со мною не поделитесь?
yadi.sk/d/pPPvz0D13QvAgJ
autolubitel120
Завтра скину
и мне скинь пожалуйста
yadi.sk/d/pPPvz0D13QvAgJ
autolubitel120
Завтра скину
таки и я присоединюсь…
yadi.sk/d/pPPvz0D13QvAgJ
autolubitel120
Завтра скину
можно и мне платку?
operator6446
Просто отлично!
Пару дней назад надумал тоже свою плату делать, а тут будет у кого просить печатку)))
Вещь нужная. Может скооперируемся и закажем изготовление печатных плат?
На заводских платах, приятнее делать, я бы может и не одну бы даже взял.
renoshnik
Вещь нужная. Может скооперируемся и закажем изготовление печатных плат?
Единственный ньюанс, не у всех может оказаться подходящий радиатор, а крепления а размеры у них у многих разные.
У меня в гараже куча блоков питания лежит, ещё с древних времён.
Радиаторы это дело наживное.
А текстолит у нас дороже, чем думаю готовая плата в китае
renoshnik
Вещь нужная. Может скооперируемся и закажем изготовление печатных плат?
Мне нужно всего одну.У меня нет кучки БП для переделки.
Тогда если будете делать может сразу две. Я одну куплю.
Легко.
Ок. Я на связи.
