Laboratuvar güç kaynağı - SMPS'te LM2576-Adj

Evet... Her şeyi yayınlayacağım... Hiçbir şey için üzülmüyorum... Sadece diyagramın tüm değişiklikleriyle birlikte tam olarak çizilmesi gerekecek... Bunu yaptıktan sonra, yayınlayacağım...

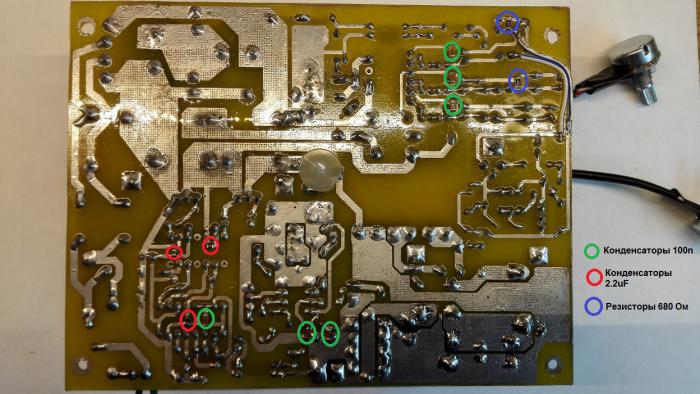

Schottky diyotun radyatörüne bir termistör taktım... Şimdilik fan çalışmasını 50C'ye ayarladım... Gelecekte daha doğru ayarlayacağım... Baskılı devre kartını cilaladım... Ben' kurumasını bekliyorum...

Böylece kartı güç kaynağı mahfazasına taktım... Standart cıvataların üzerine... Cıvataların altına (her ihtimale karşı baskılı rayların yanından) yalıtım pulları koydum, böylece kısa devre olmaz baskılı raylar muhafazaya... Prob ile kontrol ettim, kısa devre yok.. Hafta boyunca ön duvarı ve diğer dekorasyonları düşüneceğim...

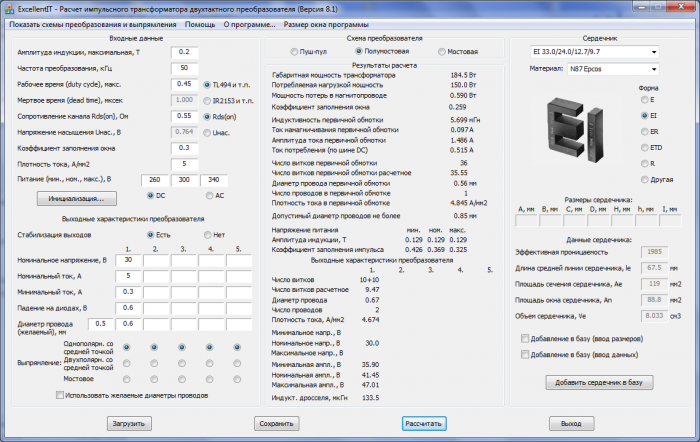

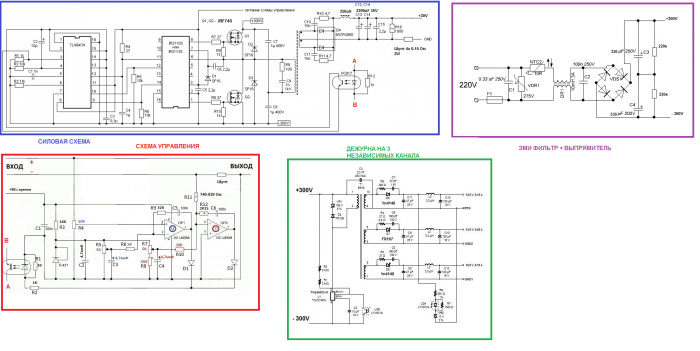

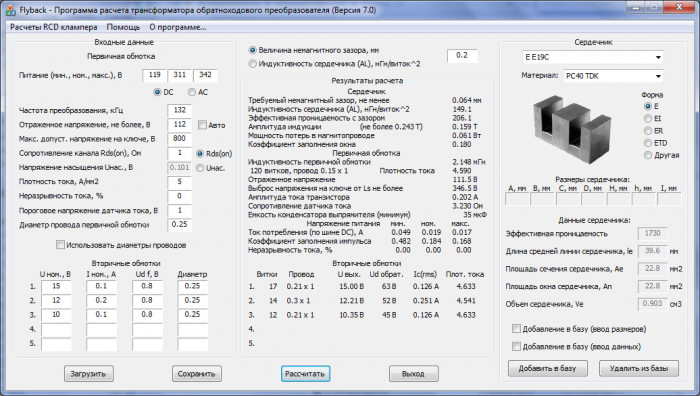

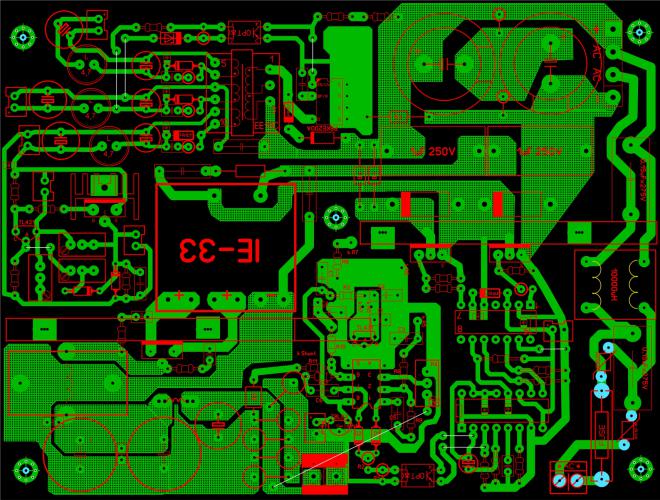

İşte son diyagram ve mühür, transformatörlerin hesaplamaları + bazı yardımcı veriler... Anlaşılmayan bir şey varsa sorun...

Telif Hakları:

1. Güç devresinin yazarı - Yaşlı Adam

2. Kontrol şemasının yazarı - Yaşlı Adam + Falanger

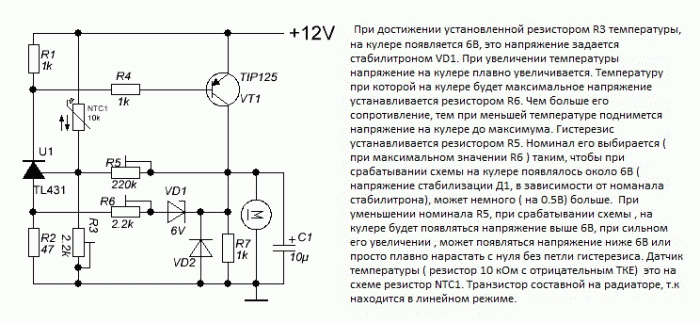

3. Soğutucu kontrol devresinin yazarı - Vladimir65

PS 1. Diyagram ayrıca ek dalgalanma bastırma için bir çıkış LC filtresini de göstermez - bir ferrit çubuk üzerinde 10 μH endüktansa sahip bir güç kaynağı bilgisayarından gelen bir bobin + 220 μF x 35V kapasitörden oluşur

2. Devre şeması genel olarak doğrudur ancak bazı parça değerleri değiştirilmiştir, örneğin çıkıştaki Schottky diyotu 20100'dür, çünkü şemada gösterilen voltaj 30V'dir (derecelendirme 5V Yaşlı Adam'dan kalır) devre)), genel olarak yaratıcı olun, baskılı devre kartını kontrol edin, Parçaların hemen hemen tüm isimleri üzerinde imzalanmıştır.

3. Parçaların üzerinde FB yazan her yerde, bu, darbe gürültüsünü azaltmak için tasarlanmış bir ferrit boncuktur; bunun yokluğunda, sadece atlama tellerini lehimleyebilirsiniz.

TL494_IR2110_LM358_TNY274_1.lay6 480 kB · 1.642 indirme

Adil olmak gerekirse, kontrol planının yazarlığının %99'u benim değil, Yaşlı Adam'ındır.

Benim açımdan - biraz değiştirdim.

Vovanchik, bir zamanlar bu planla (kişisel bir mesajla) "yaşlı adamı aklından çıkardım" - Vladimir çok sabırlı çıktı... ve anladım, sonuç = Aile Memnun! (c ).

Ortak mod girişimi nasıl? (probu kısa devre yapıp çıkışa yerleştirildiğinde osiloskopun gösterdiği şey)

Bilmiyorum... Evde kontrol edeceğim... Probu nasıl kısa devre yapıp çıkışa nasıl gideceğimi gerçekten anlamıyorum... Teorik olarak, çıkış kontaklarına başka bir kart ekleyebilir ve oraya ek bir ortak mod EMI filtresi takın... Ama bence analog güç kaynağının çıkışının saflığını SMPS'den elde etmek oldukça zor... Ancak çoğu uygulama için SMPS yeterlidir...

Verici güç kaynağının bir kapasitör aracılığıyla toprağa bağlanan metal bir kasası vardı... Gelip oraya neyin bağlı olduğuna daha yakından bakacağım... Belki de aynısını yapmak mantıklıdır...

Kancayı probdan çıkarın ve merkezi iletkeni ekrana en kısa mesafede bağlamak için bir parça soyulmuş tel kullanın. Daha sonra bu şekilde “hazırlanan” prob ile güç kaynağının artısını veya eksisini işaret ediyoruz.

Vovançik

Donöre bakmanıza gerek yok...

Bir bilgisayar güç kaynağı ünitesinde, cıvata deliklerinin bulunduğu çokgenler aracılığıyla kasaya iki güç kaynağı filtre kabı takılır; düşük kısmın genel eksi; "Y" kondansatörü de mahfaza aracılığıyla alt kısmın negatifine bağlanır.

Güç kablosunun topraklama kablosu mahfazaya bağlanır.

Kasayla fazla uğraşmamaya karar verdim... Sadece ön paneli plastikten kestim ve kutuyu boyadım... Ne olduğunu görmek için her şeyi geçici olarak bir araya getirdim...

Hayır... çarklar çok büyük... Belki bu daha iyidir?

Cesedin masanın üzerinde kaymasını ve çizilmesini önlemek için tıbbi şişe mantarlarından bacaklar yapıyorum . İnce metalin altına çok iyi uyum sağlar. Şimdi tam hatırlamıyorum, 9 mm'lik bir delik gibi görünüyor. Geniş kısmı dışarı bakacak şekilde içine bir mantar yerleştirilir. Kendini çok iyi tutuyor ve vücudu iyi tutuyor.

Kendinden yapışkanlı bacaklar daha da kullanışlı...

Kurulum açısından daha uygun, ancak dayanıklılık açısından hala daha kötü. Eğer onu bir şeye takarsan düşer.

Fişler daha güvenli tutulur, asıl önemli olan delikten kaymamaktır. Küçük olan onu yarım küre şeklinde büker, büyük olan ise iyi tutunamaz.

Lastik tapalar kabarcıklarla dolu... Ancak kendinden yapışkanlı bacaklar aramanız gerekiyor... Ancak bu seçenek daha iyi çünkü bacaklar için delik açmanıza gerek yok...

Tıpta, lastik tıpalar için öyle matkaplar vardır ki, tek hareketle gerekli çapta bir delik açarsınız... Deliği kaçırırsanız, tıpaya bir pul koyun...

Şimdilik SMPS üzerindeki çalışmayı askıya aldım... Çin'den bir amper-voltmetre bekliyorum... Zaten yolda bir yerlerde... O zaman sana ortak mod girişim osilatörlerini vb. vereceğim. Biraz sabır, her şeyi hatırlayacağım ve ölçü alacağım...

  16.06.2015 günü saat 10:37'de Vovanchik şunları söyledi:

Lastik tıpaların kabarcıklarından yığınlar oluştu...

Şanslıyım ve ilk yardım istasyonlarında onlar için yalvarıyorum.

  Alıntı

Tıpta, lastik tıpalar için öyle matkaplar vardır ki, tek hareketle gerekli çapta bir delik açarsınız... Deliği kaçırırsanız, tıpaya bir pul koyun...

Deliği koni raybayla ayarlıyorum . Disk için teşekkürler, aklımda tutacağım

3M çift taraflı bant sıkıca tutar...

Yapışkan bant sıcaklıktan korkar, 40-50 derecenin üzerinde ise ön panel etiketlerini bile tutmaz.

Ya da bir şey bilmiyorum

Bacaklarda 50 gram ne istiyor?

Saç kurutma makinesiyle ısıtırsanız her şeyi soyabilirsiniz.

Bilmiyor musun. 3M, LED çubuklarımı mükemmel bir şekilde tutuyor. http://www.ebay.com/itm/3M-300LSE-Double-Sided-SUPER-STICKY-HEAVY-DUTY-ADHESIVE-TAPE-Cell-Phone-Repair-/111685404368?pt=LH_DefaultDomain_0&var=&hash=item1a00f806d0

  16.06.2015 saat 13:26'da Hasan şunları söyledi:

Bacaklarda 50 gram ne istiyor?

Dizüstü bilgisayar şarj cihazlarında uçup gidiyorlar, ne zaman olduğunu bile fark etmiyorsunuz)))

  16.06.2015 saat 13:28'de FOLKSDOICH şunu söyledi:

Bilmiyor musun. 3M, LED çubuklarımı mükemmel bir şekilde tutuyor.

Bacakları yapıştırılıp unutulan bantla karşılaştırmak yanlış olur diye düşünüyorum. Kimse onu bıçaklamıyor ya da çekiştirmiyor.

İkinci örnek ise bilgisayar farelerinin bacaklarıdır, orada sıcaklık olmamasına rağmen yine de düşerler.

  16.06.2015 saat 13:38'de _vintik şunları söyledi:

İkinci örnek ise bilgisayar farelerinin bacaklarıdır, orada sıcaklık olmamasına rağmen yine de düşerler.

İnsan nasıl kıvranmalı ve neden? Bunun başıma geldiğini hiç hatırlamıyorum.

Aslında umurumda değil, senin fikrinde kal. Ancak lastik tapalardan yapılmış bacakların mekanik ve sıcaklık dayanımı yine de daha yüksek olacaktır)))

Musluklara (musluk aks kutuları) giden sıhhi tesisat kauçuk contalarını, montaj vidası için delik olmadan anında yapıştırdım.

Yaşlı Adam'ın tavsiyesi üzerine vinç aks kutularını anında yapıştırdım. Bakalım ne kadar yaşayacaklar...)))

Serin! tamamen vinç aks kutuları!

Daha sonra musluklar aracılığıyla güç kaynağından ne boşaltacaksınız?

  17.06.2015 saat 09:38'de Vovanchik şunları söyledi:

Bir anda yapıştırıldı

Hızlı bir tedaviye benziyor...

Bunu kayınvalidenizle yapabilir ve kulpunu kupanın üzerine yapıştırabilirsiniz. Ama kendiniz ve sevdikleriniz için doğru olanı yapmalısınız.
