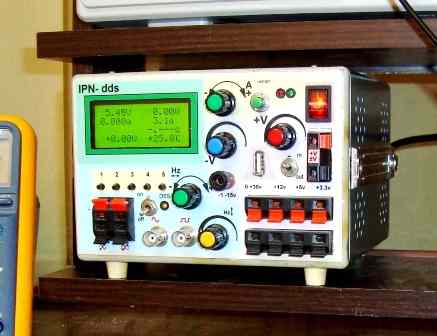

IPN-DDS

Sabit voltajın kaynağı.

 - voltmetre ampermetre

- DDS jeneratör 1Hz - 40MHz

Bu gelişme, düşük akım DC besleme voltajlarını, ölçüm imkanıyla ve ayarlanabilir akım korumalı (kısmen) beslemek için tasarlanmıştır.

-Sabit voltajların varlığı + 3.3V, + 5V, + 12V

-ayarlanabilir + 1_ + 28V, -1_-28V.

-1 - 100V arası çift aralıklı voltmetre

-230 voltmetre -30V ile + 30V arası ölçüm kabiliyetine sahiptir.

- 0,001 ila 10,00 A arası çift bantlı ampermetre

ayarlanabilir akım koruma eşiği, 0.1A

- BP radyatörünün soğutulması için termostat, hassasiyet 1 ° C

-tiltmetre, 0.00 ile 999.99Watt arasında değişmektedir.

- bağlı yükün iç direncinin OM cinsinden eşlenmesi.

- LCD arka ışık kontrolü, ayarlanabilir PWM MK çıkışı.

-DDS jeneratör, sinyal: sinüs - dikdörtgen.

- ayarlanabilir frekans, 1Hz adım: 1Hz - 40MHz.

- önceden ayarlanmış frekansın beş düğmesi.

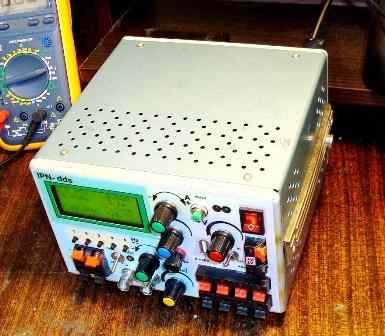

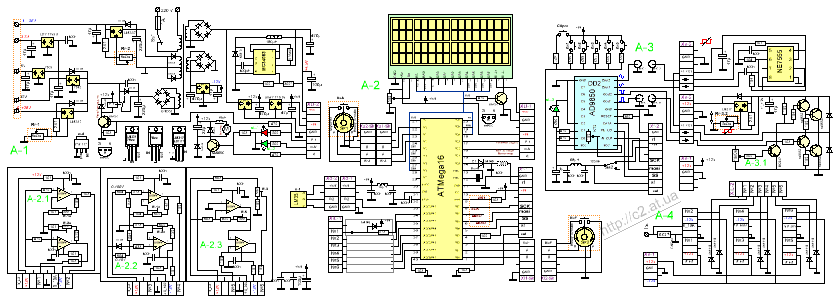

Ayrıntılı olarak şeması.

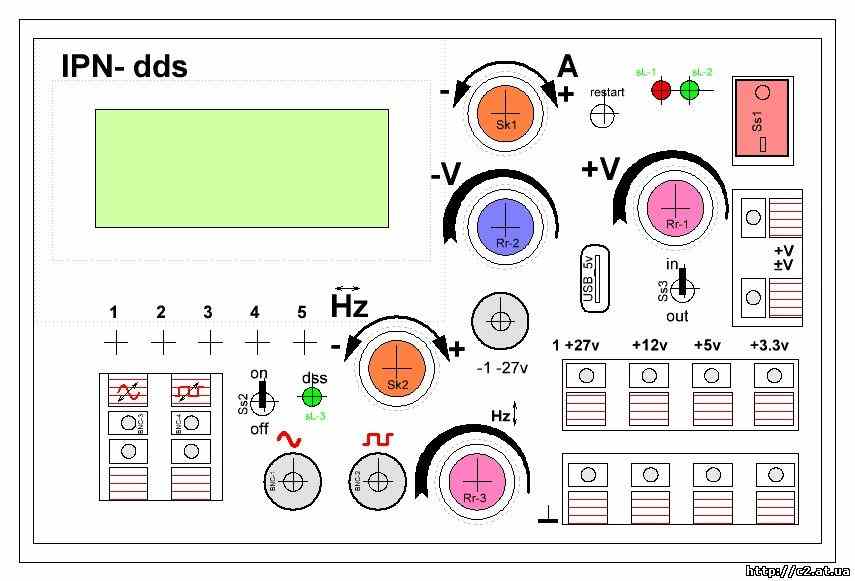

Şemaya göre, kontroller  IPN-DDS'dir .

Blok için şeması.

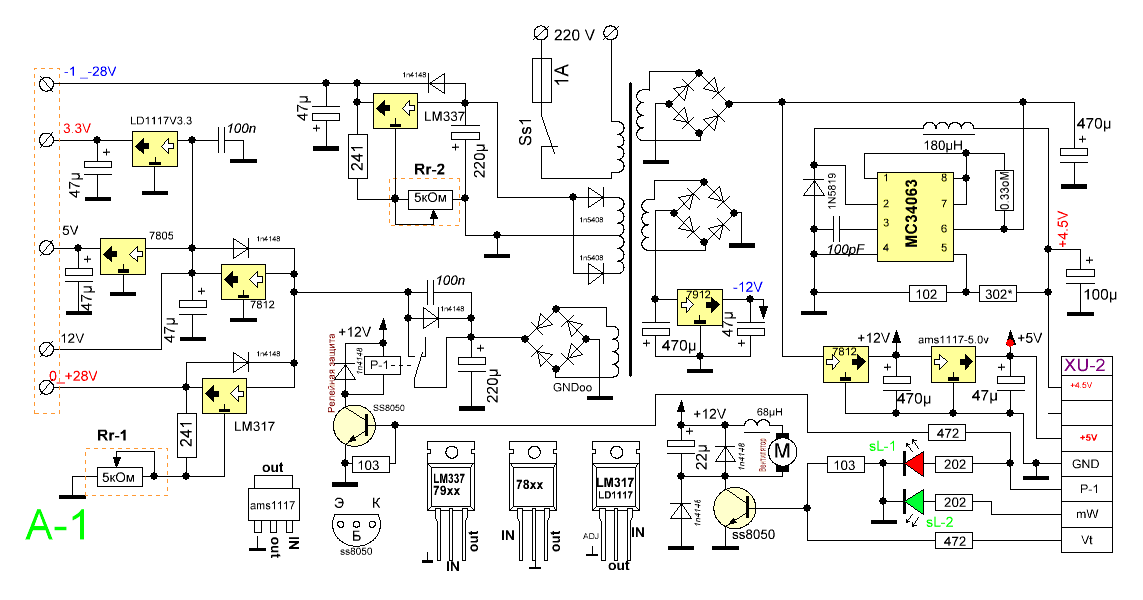

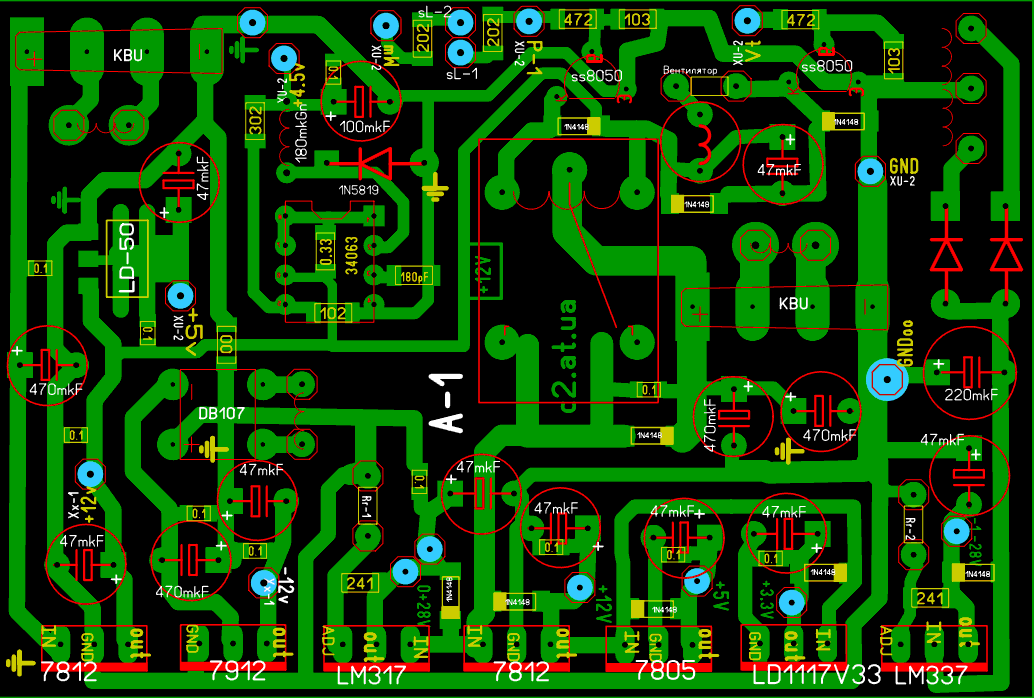

Şema A-1	Ücret A-1
Güç kaynağı



















---

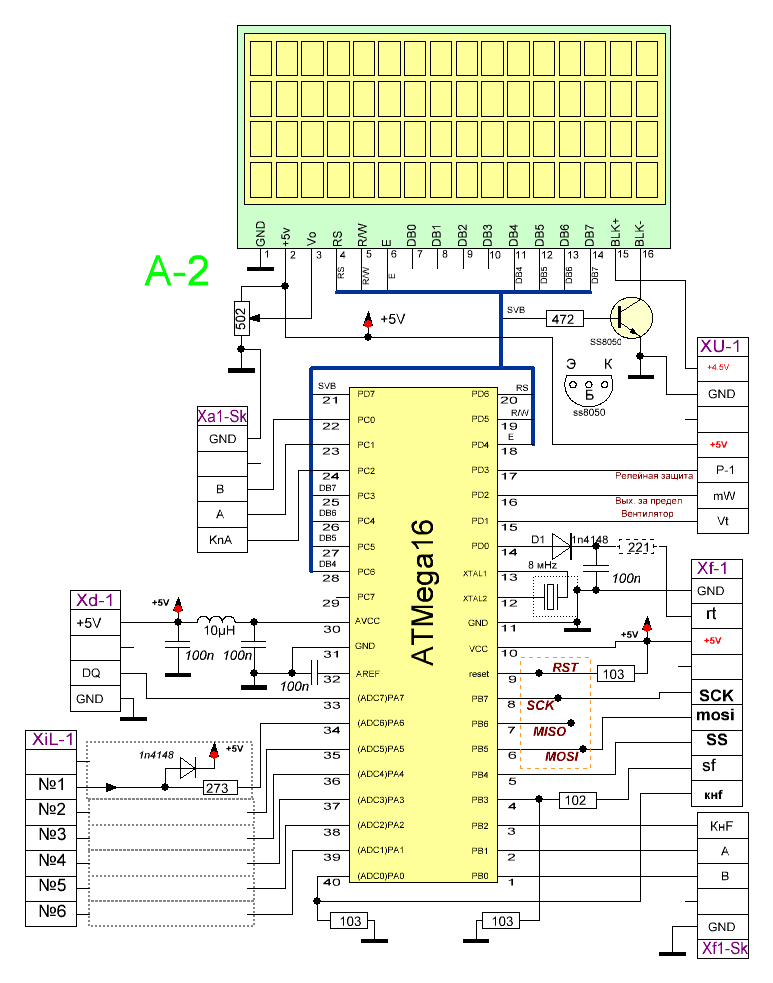

Şema A-2	Ücret A-2

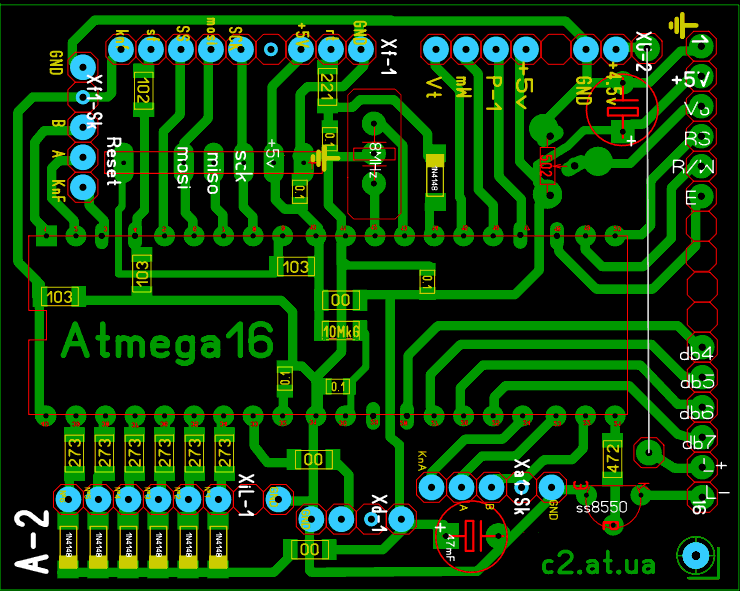

Mikrodenetleyici devresi ve kartı.



















---

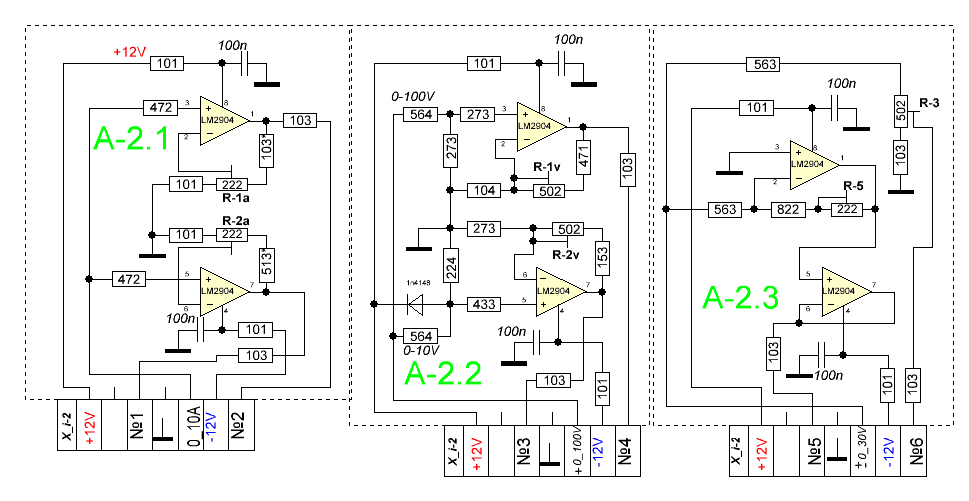

Şema A-2x	Ücret A-2x

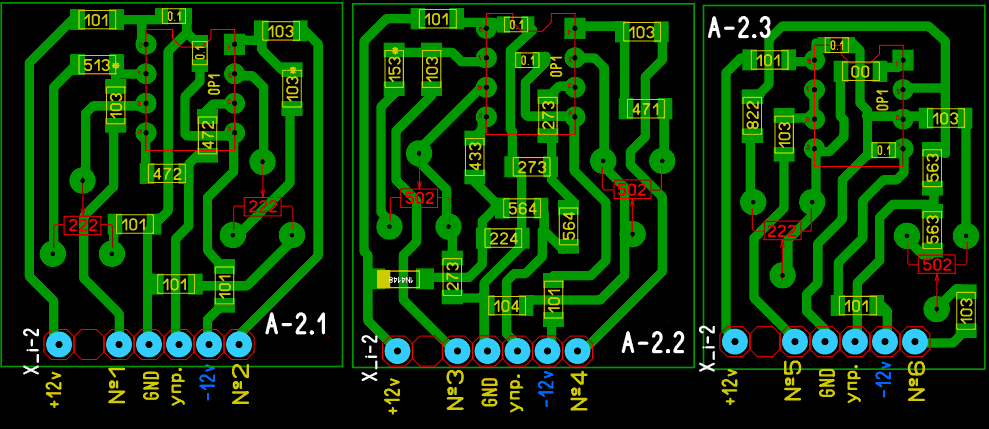

Ölçme kısmı, voltmetreler, ampermetreler.















---

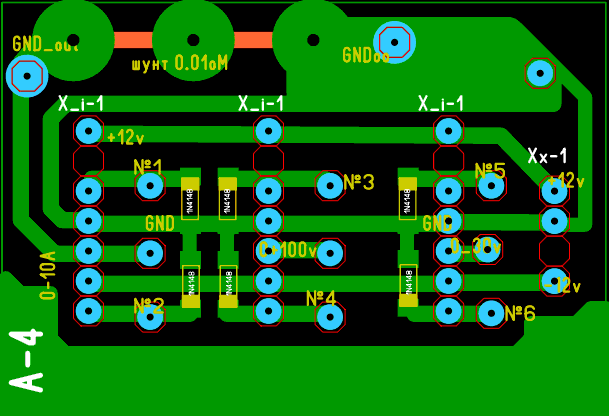

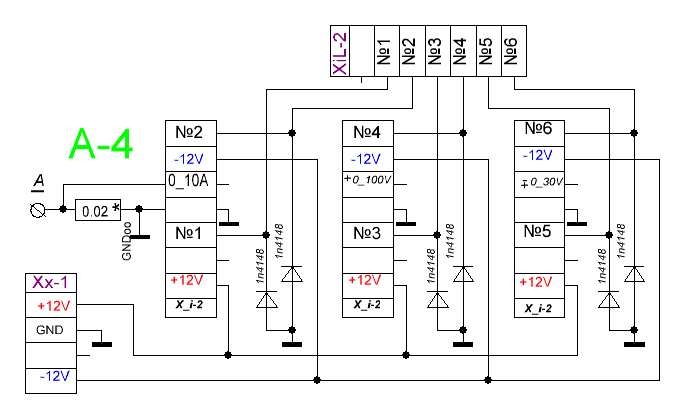

Şema A-4	Ücret A-4
Anahtarlama, devrenin bir bölümünü ölçme.

















---

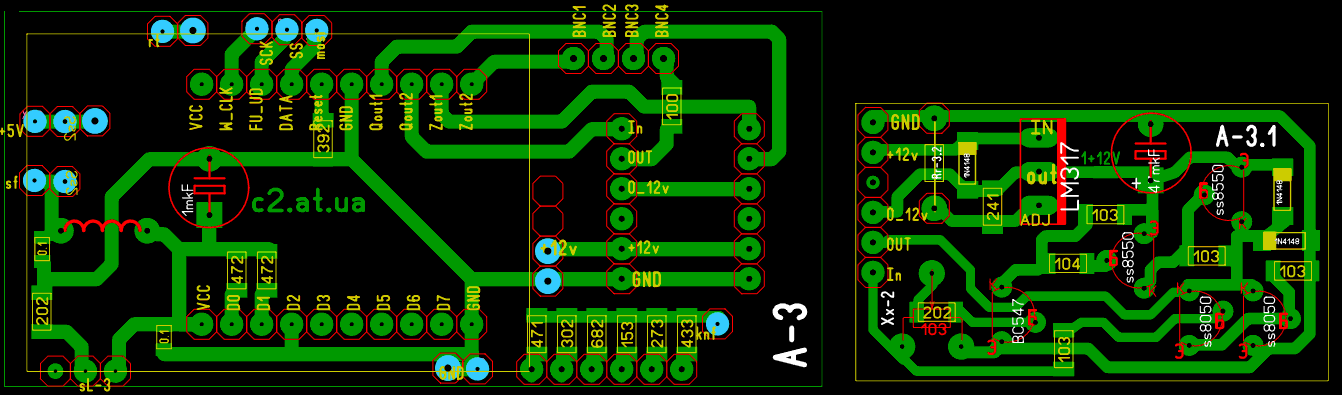

Şema A-3	Ücret A-3

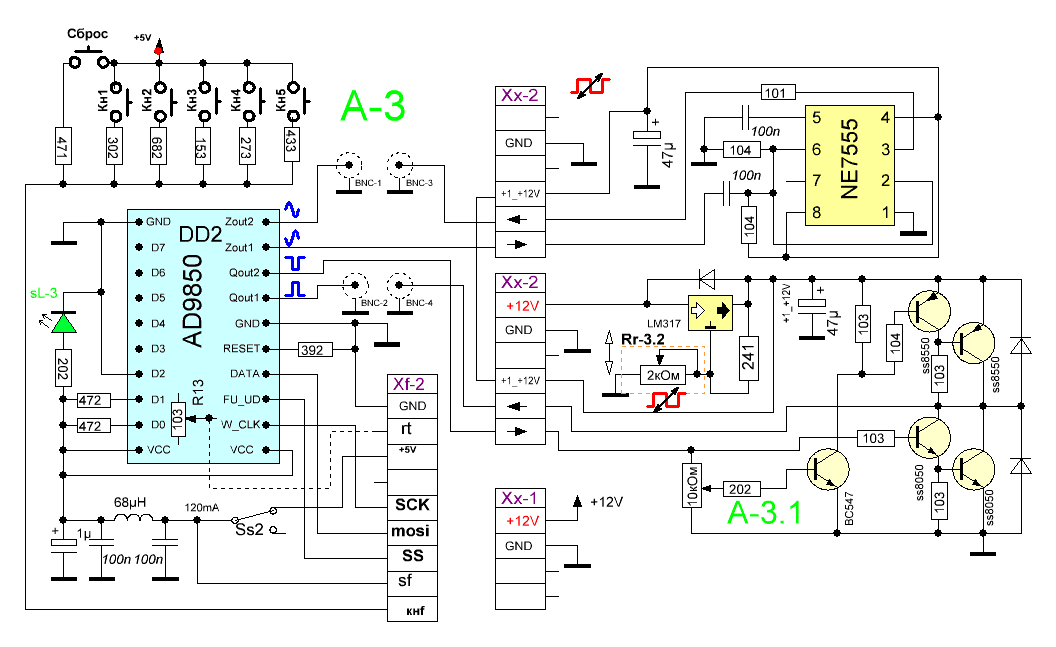

DDS jeneratör devre kartı ve devre kartı.





















---

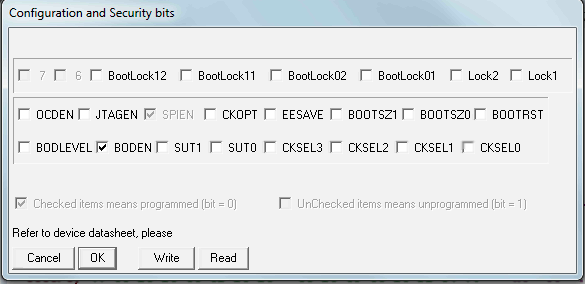

SİGORTA: program MK'nin 8 MHz'lik bir saat frekansında çalışması için yazılmıştır.

Ekranlı bir harici kuvars 8 MHz ile çalışmak için sigorta.

IPN-DDS'nin birkaç kısa videosu   .

	voltmetre	ampermetre	Jeneratör seti
	PWM - arka ışık	Örn. İçin ayarlanabilir süpürme jeneratörü .	Jeneratör  röleyi çeker.















Arşiv: şema, bellenim, basılı devre kartı.
