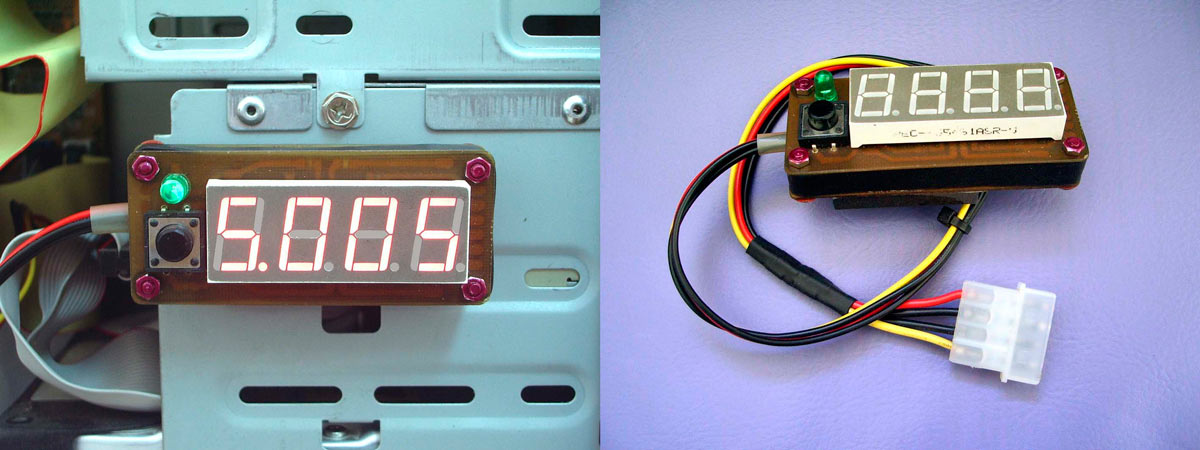

VoltPC göstergesi, bilgisayar servisi yapan teknik personel için mobil operasyonel bir araç takımı olarak oluşturulmuştur ve bilgisayar donanımının enerji parametrelerinin kararlılığını değerlendirmek için ek bir mekanizmadır.

Bu versiyonun gösterge yazılımı, 5 ve 12 volt kanallarını veya bunlardan birini sürekli olarak ölçüp görüntüleme ve bu voltajların yayılmasını (minimum ve maksimum değerler) kontrollü bir süre ve diğer süre için kaydetme yeteneği sağlar.

VoltPC gösterge işlevselliğini daha iyi anlamak için kısa bir genel bakış sunumunu izleyebilirsiniz .

Kullanıcılar için daha ayrıntılı bilgi, voltPC_A1 üretim arşivindeki voltPC_info dosyasında bulunmaktadır   .

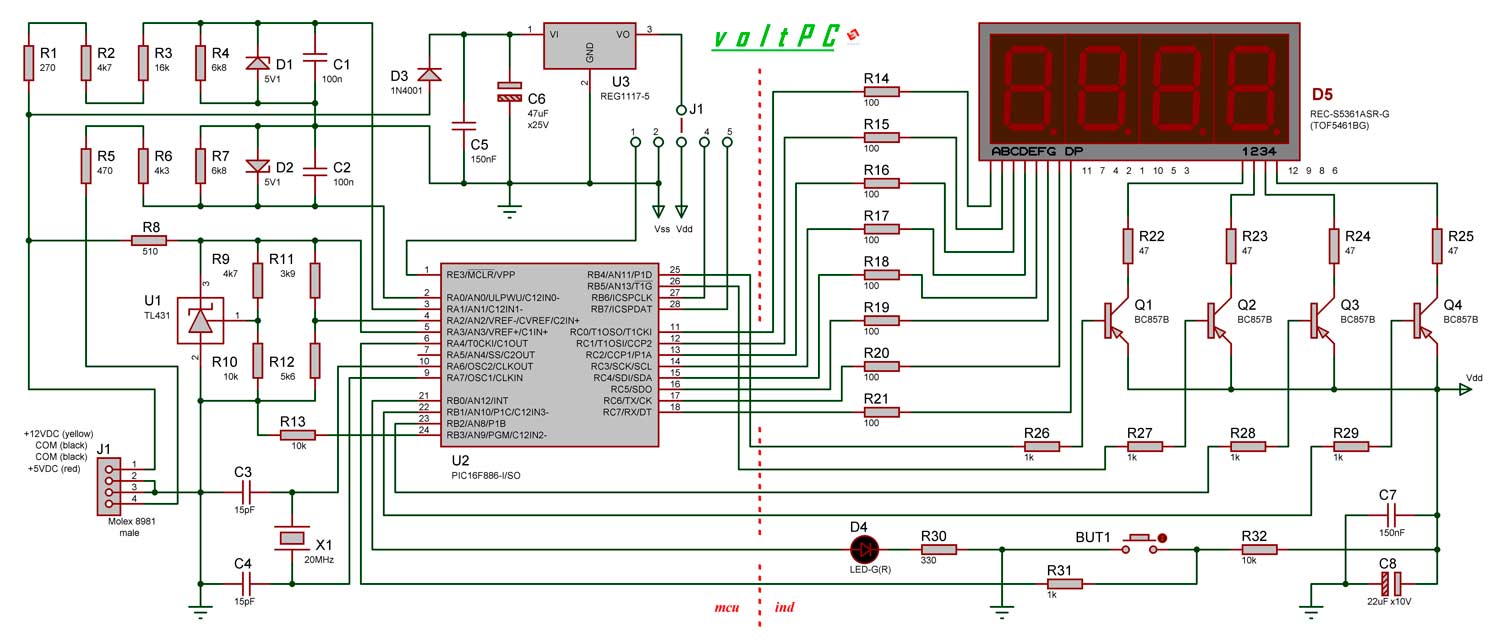

VoltPC gösterge şeması, mikrodenetleyicilerdeki voltmetreler için standart çözümlere dayanmaktadır ve ayrıntılı analiz gerektirmez.

Malzemeyi yazarken mikrodenetleyici donanım yazılımının kaynak kodu optimize edilmemiş bir yapıya sahiptir, periyodik olarak modernizasyona tabidir ve bu nedenle en iyisini vermez.

Mevcut pratik ilginin, aşağıda belirtilen ve kullanımdan önce dikkatlice okunması için önerilen üretim teknolojik nüanslarının dikkate alınmasıdır.

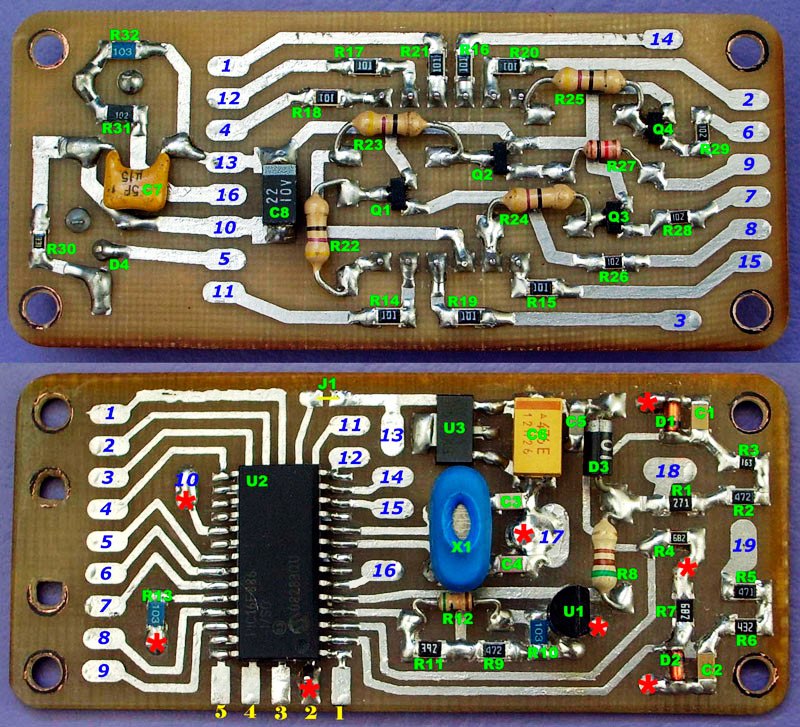

VoltPC elektronik dolum iki panodan oluşur - IND (gösterge) ve MCU (mikrodenetleyici), somunları birleştirerek kendi yuvalarını oluşturur. Her iki panel de 31x72mm boyutlarında 1.5mm folyo fiberglastan yapılmıştır, ancak IND tek taraflı ve MCU çift taraflıdır. MCU kartının ikinci tarafı kazınmış değil ve aşağıdaki fotoğrafta işaretlenen delme noktalarında birinci tarafla kırmızı yıldızlarla (8 puan) temas halinde.

7 segmentli dört basamaklı gösterge D5, ortak anotlu bir analog ile değiştirilebilir.

BUT1 - SWT-9 işaretli 12x12 / 8,5 mm saat düğmesi.

U3 Sabitleyici - herhangi bir 5 volt, örneğin, FR1117-5.0, tercihen SOT223 paketinde, ancak DPACK da sığacaktır.

TO-92 paketindeki TL31 (U1) voltaj referansı desteklenmiştir.

Kuvars rezonatörü, bir termokambrik tarafından önceden izole edilmiş HC49S durumunda monte edilir.

Rezistörler ve kapasitörler, R8, R12, R22-R25, R27, C7 ve tantal kapasitörleri C6 ve C8 hariç olmak üzere SMD1206'dır.

MOLEXmale konektörü, MOLEX-SATA güç adaptöründen alınmıştır.

Cihazın geri kalanının yorumlara ihtiyacı yoktur.

PIC16F886-I / SO mikrodenetleyicisini, lehimlemeden önce veya doğrudan tahtaya lehimlemeden sonra programlayabilirsiniz. MCU kartının fotoğrafında, 1-2-3-4-5 sarı sayıları olan noktalar, MCLR-GND-5V-Saat-Verisine karşılık gelir. Kart üzerinde mikrodenetleyiciyi programlarken, J1 jumperını sökmek ve programlamadan sonra - kurmak gereklidir.

PIC16F886'nın “tescilli olmayan” (el yapımı) programcılar aracılığıyla programlanması PICpgm programında uygulanmaktadır .

Tüm basılı kablolama elemanları monte edildiğinde, her iki kartı da kablolara eşdeğer mavi sayılarla (16 kablo) bağlamak gerekir. MCU kartındaki 17-18-19 mavi numaralı noktalara göre, MOLEXmale'den sırasıyla GND (siyah) -12V (sarı) -5V (kırmızı) kablolar vardır.

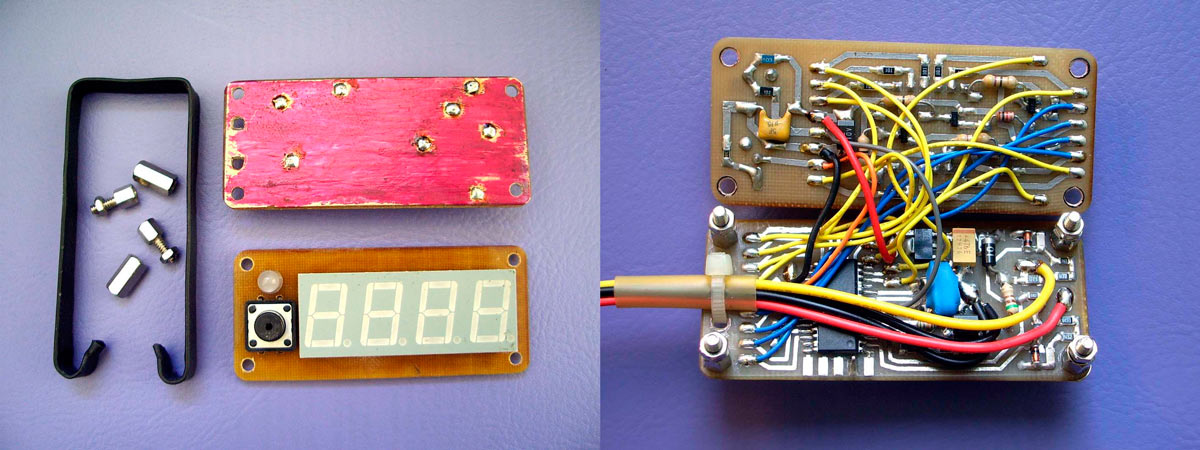

Mekanik montajdan önce, göstergenin yanını yapmanız, ince bir 190 mm uzun şeridi kesmek ve bunun için (5 ... 10) mm genişliğinde kesmek, sonra yalıtmak için bir ısıya dayanıklı paketleyin ve yukarıdaki fotoğrafta gösterildiği gibi bükün.

Yassı mıknatısın kasanın arkasından çift taraflı bir banda yapıştırılmasından ve genel performansın pozitif bir testinden sonra, voltPC_info dosyasındaki “-CAL” seçeneğini uygulayarak göstergeyi kalibre etmek gerekli olacaktır. MOLEX'e, örneğin 5V elde etmek için 7805 stabilizatör çipinin seri bağlantısı olan stabilize bir 12V güç kaynağından kalibrasyon voltajları uygulanabilir.

Arşiv dosyaları:  voltPC_A1   .
