tanıtıcı

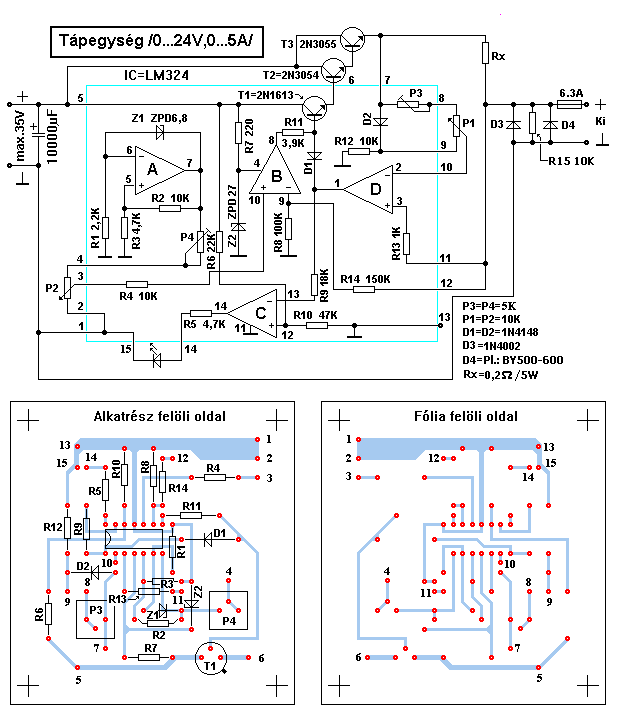

Laboratuvar güç kaynağının özü, çıkıştaki voltajın çok küçük bir ölçekte çok hassas bir şekilde ayarlanabilmesidir. Güç kaynağına bağlı olarak, çıkış akımı da sınırlandırılabilir. Tüm beslenme uzmanları bunu bilmiyor, ancak bizim durumumuzda artık mümkün. Çok önemli bir işlev, güç kaynağı çıkışının kısa devre korumasıdır. Çıkış kısa devre yapıyorsa, herhangi bir voltajda veya akımda (maksimum 24V ve 5A'ya kadar), güç kaynağı kısa devre kalkana kadar güç çıkışından derhal kesilir. Hobi devreleri denerken bu çok önemlidir, çünkü her zaman ve en başta çalışmaz ve bu özellik ile birçok özellik kaydedilebilir. Bu devrenin bir başka avantajı, PCB'ler üzerindeki düzelticilerin, daha sonra potansiyometreler tarafından kontrol edilebilecek maksimum akım ve voltajın ayarlanmasına izin vermesidir. Bu olanlar için iyidir kim sadece örneğin 2 Güç kaynağını yüke kadar kullanmak istiyorum. Düzelticiyi ayarlayarak, güç kaynağı tarafından en fazla 2A iletilmeyeceğinden emin olabilirsiniz. Düşük güç çıkışı nedeniyle, daha küçük ısı emicileri ve transformatör gücü daha düşük olabilir. Bu ayar gerilimi sınırlamak için de yapılabilir. Bağlantıyı görelim:
Bunun için biraz ilginç olan bir mika tasarımı olduğunu görebilirsiniz. Devrenin mavi çerçeveli kısmı mika planını içerir ve bunun dışındaki parçalar artık üzerinde bulunmaz. Bunun nedeni, güç transistörlerinin tıpkı kısa devre LED'i gibi soğutuculara ve kutudaki potansiyometrelere yerleştirilmesi gerektiğidir. Yine de, hiçbir yerde bulunamayan parçalar vardı ve onlar için basit bir tahta yaptım. Şu anda inşa etmeyi düşünüyorsanız, tamamen yeni bir tahta tasarlamak faydalı olabilir.
Bağlantı şeması LM324 IC'nin kontrol ettiğini gösterir. P4 düzenleyici direnci ile maksimum ayarlanabilir voltaj, maksimum ayarlanabilir akımı ayarlayan P3 düzenleyici ile ayarlanabilir. Potansiyometre P2 çıkış voltajını ayarlarken P1 çıkış akımını kontrol eder. 2N3054 ve 2N3055 güç transistörleri uygun şekilde soğutulmalıdır! Bunu resimlerde gösterildiği gibi çözdüm. Isı emici ve transistör arasına küçük bir ısı ileten jel yerleştirmek iyi bir fikirdir. Fan 24V ile çalışıyor ve çıkışa bağladım. Bu nedenle, hız esas olarak çıkıştaki voltaja bağlıdır. Burada sessiz bir fan almak iyi bir fikir çünkü uzun vadede dikkat dağıtıcı olabilir. 2N3054 transistör elde edemediğim için 2N3055 ile değiştirdim. Sorunsuz çalışır.

onu inşa
Bir laboratuvar güç kaynağı ile çalışırken, kullanımının kolay ve basit olmasını sağlamak özellikle önemlidir. Çıkıştaki gerilimi ve akımı her zaman belirleyebilmek için, kesinlikle ölçüm cihazlarını kurmaya değer. Analog cihazlarla donatılmıştım (5A'ya kadar 30V ampermetreye kadar voltmetre, böylece okunması kolay ve şönt gerekli değildi) çünkü dijital olanlardan çok daha avantajlı. Sadece birkaç avantajı adlandırmak için: daha ucuzdurlar, ayrı bir güç kaynağı gerektirmezler, daha küçük bir alana sığabilirler ve bir analog cihazın bilgisinin yorumlanması daha kolaydır. Voltaj ayarlama potansiyometresini voltaj ölçerin altına ve akım ayarlama potansiyometresini akım ölçerin altına koydum. Bu şekilde, bir meslekten olmayan kişinin onu nasıl kuracağını bileceğinden emin olabiliriz. Kısa devre diyotu göze çarpan ve göze çarpan bir yere yerleştirilmelidir. Fabrikada yanıp sönen diyot taktım çünkü kırmızı yanıp sönen diyot dikkat çekiyor. Bunun üzerine basit bir balast direnci ile güç kaynağına bağlanan yeşil diyotu yerleştirdim. Güç konektörleri farklı renklerle işaretlenmelidir.

Güç düğmesi, kolay erişim için yukarıdaki köşedeki kutunun arkasında bulunur. Transformatörü korumak için bir elektrik fişi ve bir sigorta da vardır. Kutu bir fan ile donatılmış olduğundan, uygun havalandırmaya sahip olmak önemlidir. Üniteyi metal bir kutuya yerleştirirken, dokunmaya karşı korumayı unutmayın!
Tüm ekipman, aynı performansa sahip bir fabrika ürününden önemli ölçüde daha ucuz olan birkaç bin forint için elde edilebilir. Yapıldığından beri çok kullandım, kapsamlı bir şekilde test edildi, ancak asla bir soruna yol açmadı. Sadece herkese tavsiye ederim. Umarım bazı faydalı bilgiler vermişimdir ve herkes başarılı olur!
Güncelleme: Anahtarlama için bir devre kartı yaptım, oldukça iyi çalıştı. Bir güç kaynağı inşa etmeyi düşünenlere tavsiye ederim. (02.04.2011)
Buradan indirin!
|
