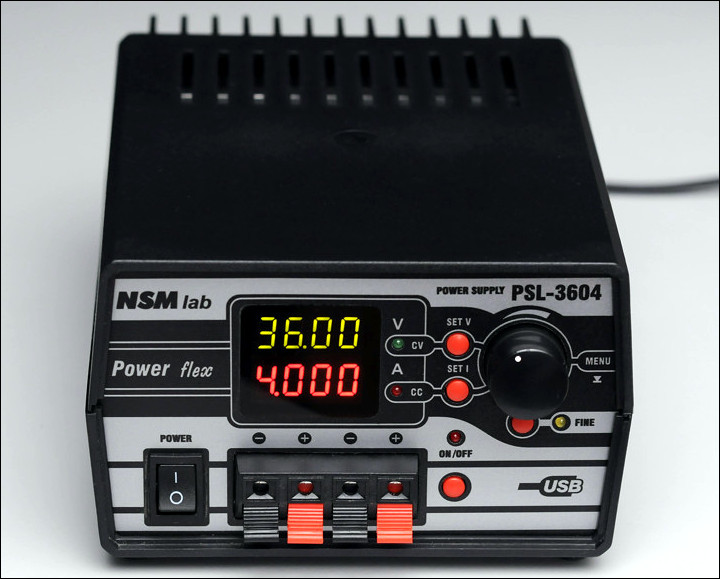

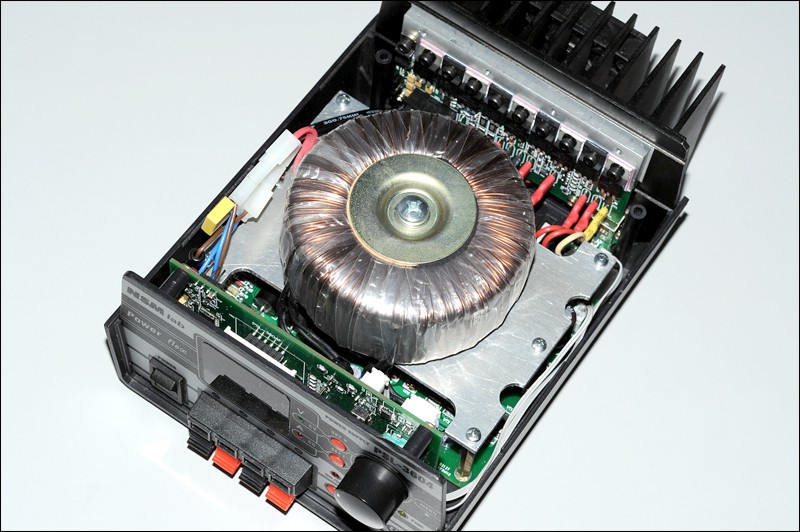

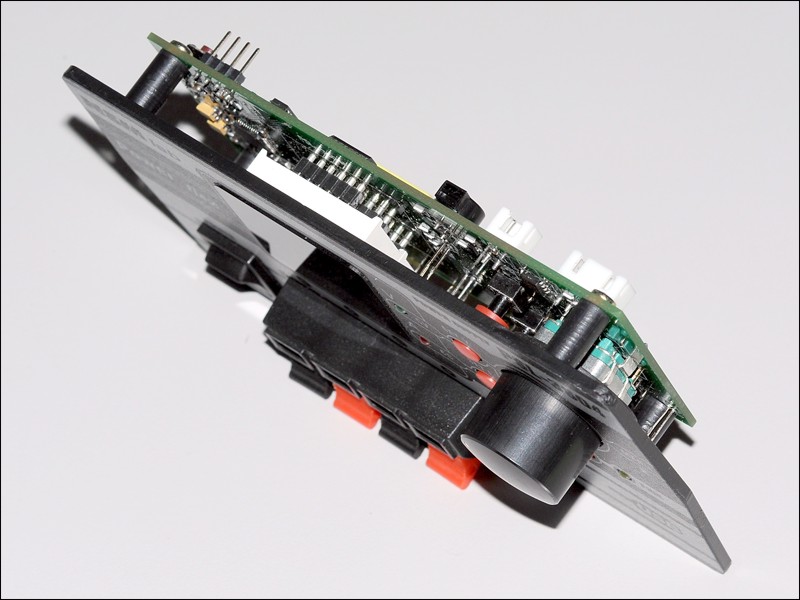

Laboratuvar Güç Kaynağı PSL-3604
Temel özellikleri:
| • çıkış voltajı: | 0…36 V |
| • çıkış akımı: | 0…4 A |
| • maksimum çıkış gücü: | 100W |
| • voltaj ayar adımı: | 10 mV |
| • mevcut ayar adımı: | 1mA |
| • stabilizasyon modları: | gerilim (CV), akım (CC) |
| • kurulum hatası ve voltaj ölçümü: | %0.02 + 10mV |
| • kurulum hatası ve akım ölçümü: | %0.02 + 1mA |
| • ağ dalgalanmaları sırasında istikrarsızlık: | <0.05% |
| • yük akımı değiştiğinde kararsızlık: | <0.05% |
| • gürültü ve dalgalanma, rms: | <1mV (CV), <0.5mA (CC) |
| • yük akımı atlamasında toparlanma süresi: | <100 µs |
| • sıcaklık kararsızlığı: | <100ppm/°C |
| • uzun vadeli istikrarsızlık: | <0.05% |
| • arayüz türü: | USB (izole) |
| • beslenme: | şebeke 220 V ± %10, 50 Hz |
| • güç tüketimi: | <150W |
| • boyutlar: | 150 x 90 x 220 mm |

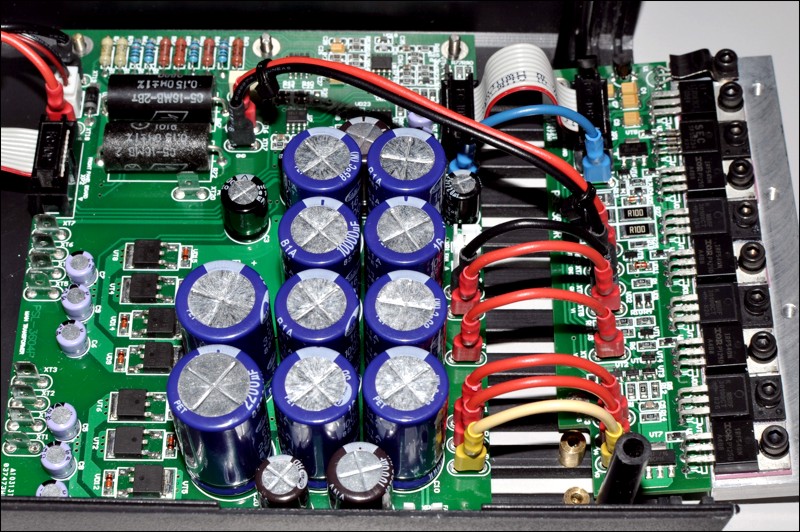

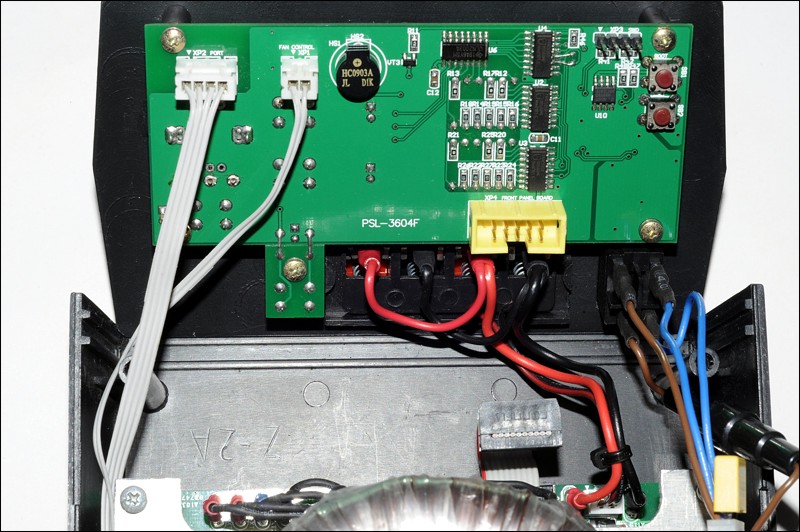

Laboratuvar güç kaynağı (güç kaynağı, PSU) PSL-3604, ayarlanabilir çıkış voltajına ve ayarlanabilir çıkış akımı limitine sahip stabilize bir güç kaynağıdır. Kaynak tamamen doğrusaldır, bu da düşük gürültü ve dalgalanma çıkış voltajının yanı sıra iyi dinamik özellikler sağlar. Ayırt edici bir özellik, karmaşık yük davranışı ile parazit akım dalgalanmalarının olmamasını garanti eden çıkış kapasitansının neredeyse tamamen yokluğudur. Güç kaybını azaltmak için, çok seviyeli güç kaynağına sahip bir çıkış katı ve senkron bir doğrultucu kullanılır. Kaynak, hassas ölçümler için kullanılmasına izin veren yüksek bir çıkış voltajı stabilizasyon faktörüne ve yüksek sıcaklık kararlılığına sahiptir.
Açıklama güncellenecektir.
Bağlantılar:
- Forumda tartışma Diod.club
- Radiokot forumunda tartışma
- EEVblog forumunda tartışma
- Youtube'da video
- PSL-3604'teki LiveJournal gönderileri: 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10 , 11 , 12 , 13 , 14 , 15 , 16
İndirilenler:
psl-3604_sch.pdf (590 kB) - PSU diyagramı.

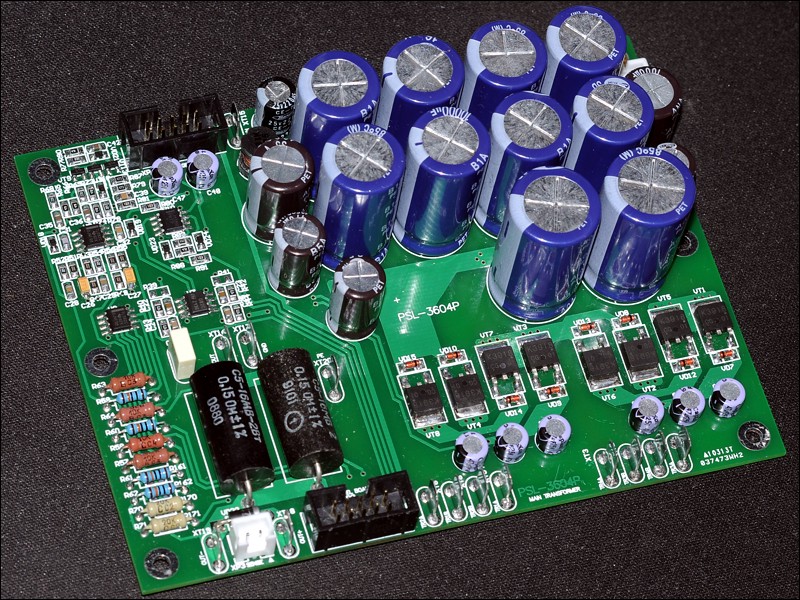

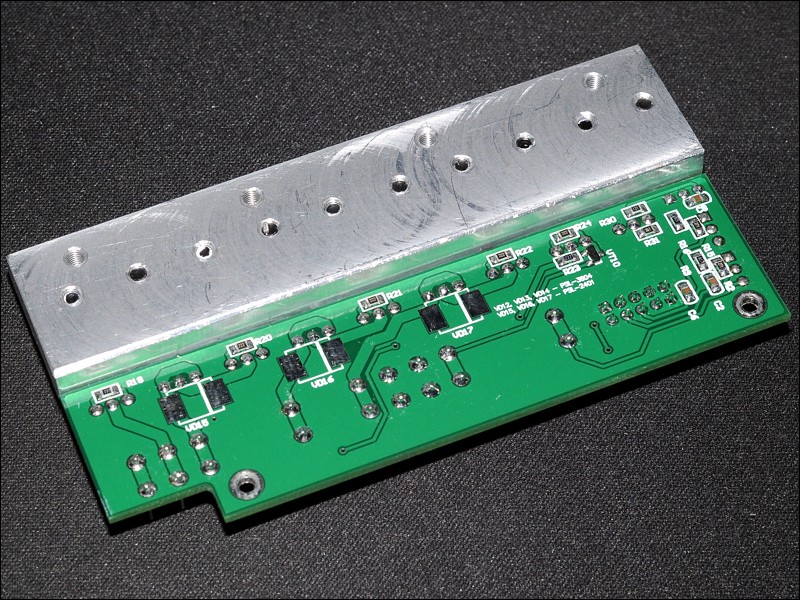

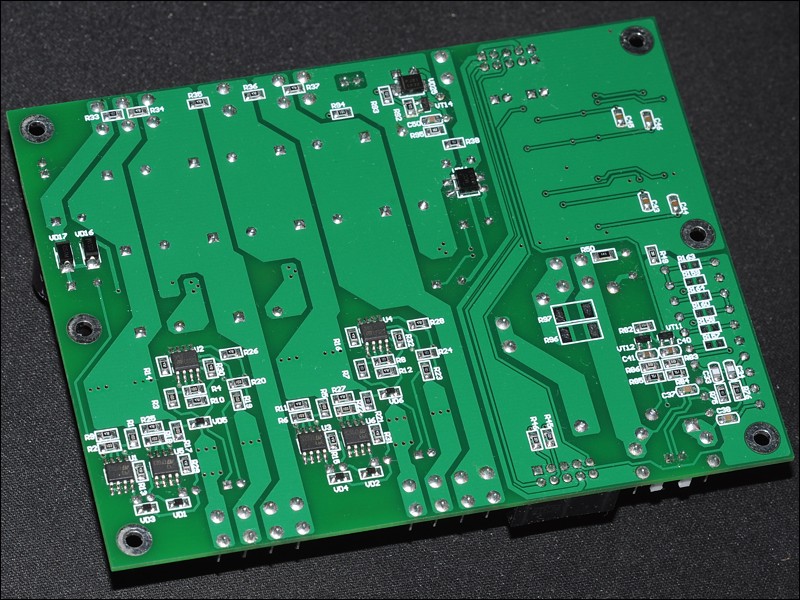

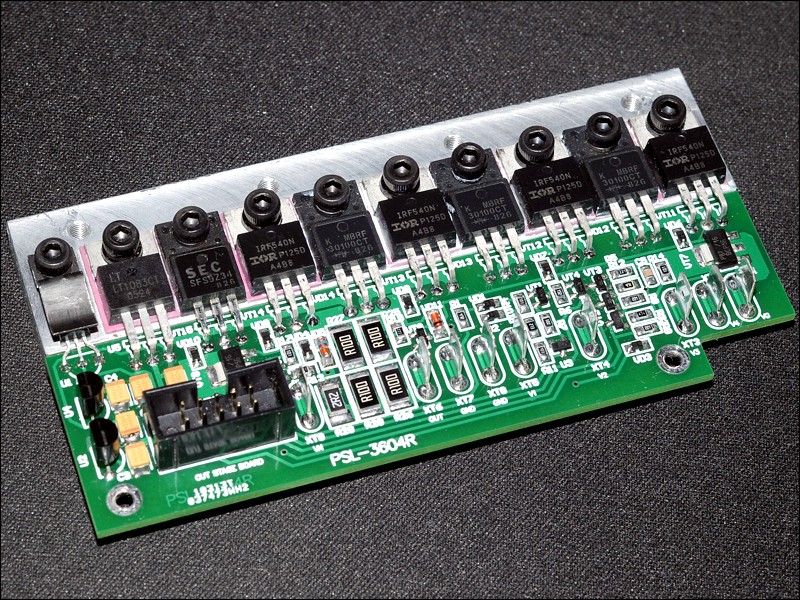

psl-3604_pcb.pdf (396 kB) - baskılı devre kartlarının çizimi.
psl-3604_manual.pdf (1425 kB) - kullanım kılavuzu.
psl-3604_bom.pdf (15 kB) - öğelerin listesi.
psl-3604_comp.pdf (101 kB) - PSU düzeni.
psl-3604_model.pdf (43 kB) - PSU model şeması.
psl-3604_hw_fix.pdf (1862 kB) - ilk sürüm kartlarının revizyonu.
psl-3604_history.zip (10 kB) - değişiklik geçmişi ve transformatör parametreleri.

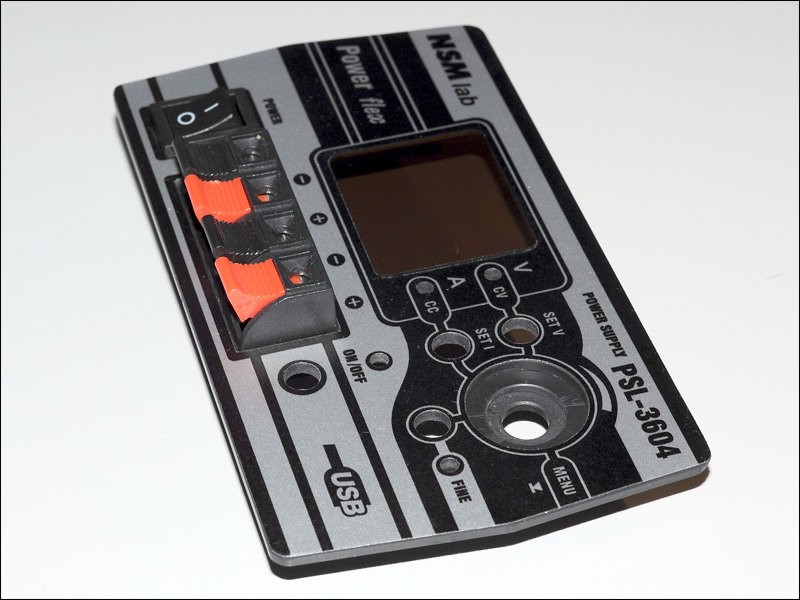

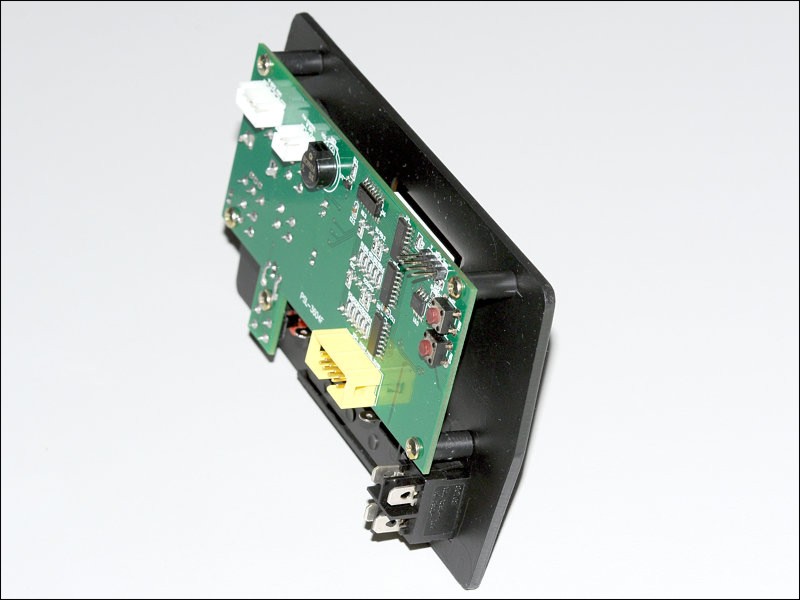

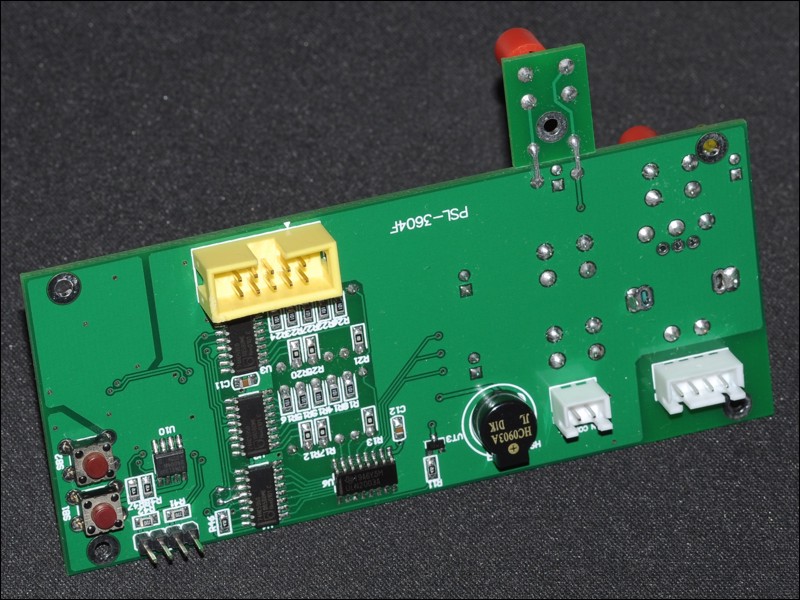

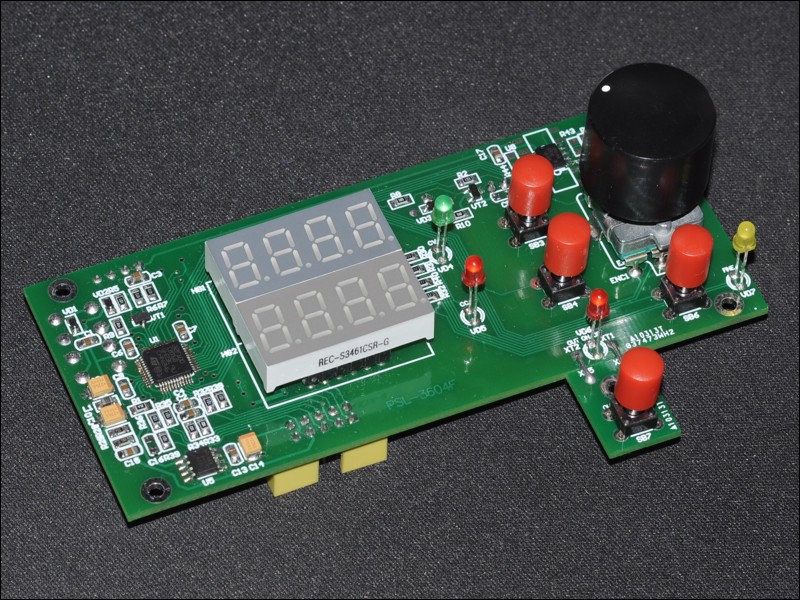

psl-3604_front_versions.pdf (3028 kB) - ön panel geçmişi.
psl-3604_fp.zip (421 kB) - ön panel çizimleri (pdf).
psl-3604_corel.zip(686 kB) - ön panelin çizimleri (cdr).
psl-3604_pcad.zip (210 kB) - PCB yerleşim dosyaları (PCAD 2006).
psl-3604_gerber.zip (293 kB) - Gerber formatında kartlar.
psl-3604_pcb_lut.pdf (258 kB) - LUT için pano çizimi.
psl-3604_204_hex.zip (26 kB) - PSU üretici yazılımı.
psl-3604_204_source.zip (170 kB) - C++ kaynağı (IAR EWARM 6.50).
powerview_300.zip (577 kB) - PC için yazılım.
powerview_300_source.zip (1011 kB) - PC için yazılım kaynağı (C++ Builder 6).
