DIY XL4015E1 kova dönüştürücü.

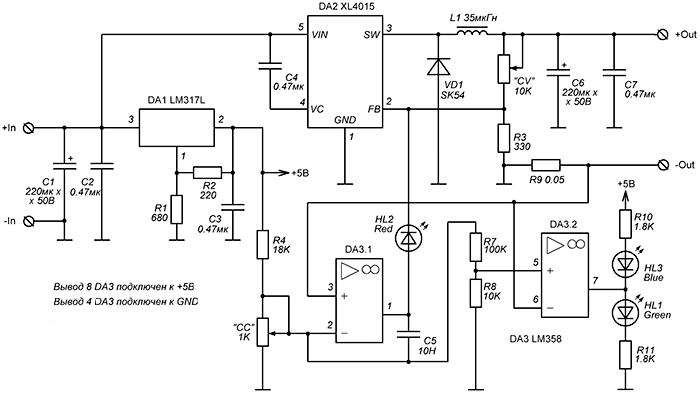

Çin mikro devrelerinden XL4015E1 parça başına 18 ruble için bana geldi, buradan aldım, link . Bir dönüştürücü yapmaya başladım, hazır modüller çok kompakt ve çok pahalı olmasa da benim için çok ilginç değil, ancak montaj keyfi satın alınamıyor. Akım ve voltajın stabilizasyonu ile aşağıdaki şemaya göre toplanmıştır.

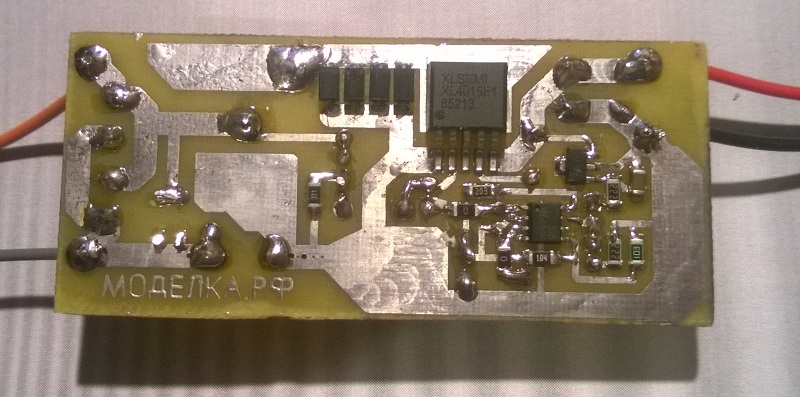

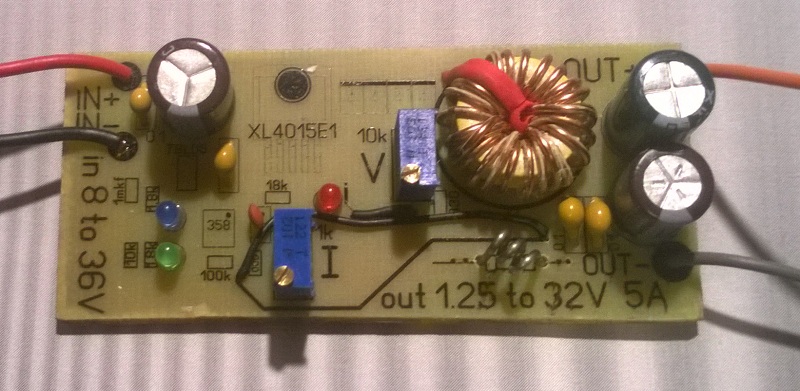

Parçaların çoğu smd kutularındadır ve basılı parçaların yan taraflarına lehimlenmiştir, üstte kapasitörler, düzeltme dirençleri ve bir jikle vardır.

Bir bilgisayar güç kaynağından gelen bir bobin, dış çapı 16 mm olan sarı bir halka, yaklaşık 30 tur 1 mm tel içerir ve yaklaşık 50μH'lik bir endüktansa sahiptir. Mikro devrenin veri sayfası 47mkG'yi gösterir.

Şönt, 0,6 ohm'luk bir Sovyet tel sargılı direncinden bir tel parçasından yapıldı, sadece istenen uzunlukta kesildi ve lehimlendi.

5A Schottky diyot bulamadım, çünkü bu bir grup 3A ss36 diyot, ama o zamandan beri Onları Çin'de ve sma durumunda pennies için aldım, o zaman büyük olasılıkla 1 veya 2A diyotlarla yeniden etiketlendiler, 4 tanesini paralel koydular.

Tüm dirençler boyut 1206, LED'ler 3mm

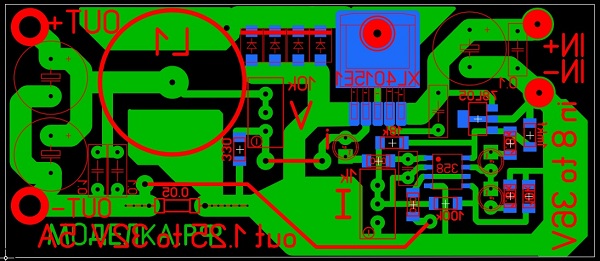

Baskılı devre kartını yapabildiğim kadar ayırdım, iki jumper ve iki sıfır direnç. Tahtanın boyutları 35x80mm'dir.

LAY6 formatında PCB  İndirmek

İz katmanını ayna olarak, serigraf katmanını olduğu gibi yazdırın.
