Size popüler IR2153 yongasındaki UMZCH için darbeli güç kaynağını sunuyoruz.
Bu güç kaynağı aşağıdaki avantajlara sahiptir:
- Hem darbe transformatörünün birincil sargısında hem de ikincil güç devrelerinde aşırı yüklere ve kısa devrelere karşı koruma.
- UPS yumuşak başlatma devresi.
- UPS girişindeki varistör, şebeke voltajında tehlikeli bir değerin üzerinde bir artışa ve girişe 380V uygulanmasına karşı koruma sağlar.
- Basit ve ucuz devre.
UPS'in ana teknik özellikleri (özellikler özel durumum için verilmiştir):
Uzun süreli çıkış gücü - 300W
Kısa süreli çıkış gücü - 500W
Çalışma frekansı - 50kHz
Çıkış voltajı - 2x35V (transformatörün sargısına bağlı olarak gerekli çıkış voltajlarını alabilirsiniz).
Verimlilik - en az% 85 (transformatöre bağlıdır)

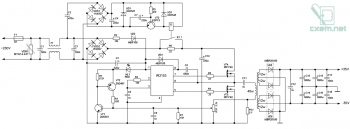

UPS'in kontrol kısmı standarttır ve doğrudan IR2153'teki veri sayfasından alınır.
UPS devresi ayrıca şunları içerir: aşırı yüklere ve kısa devreye karşı koruma. Koruma, bir düzeltme direnci - R10 kullanılarak istenen herhangi bir açma akımına yapılandırılabilir. Korumanın çalışması LED HL1'in yanmasıyla gösterilir. Aktif koruma ile UPS, yüksüz rölantide olduğu gibi aynı akımı tüketirken, herhangi bir süre boyunca acil durumda kalabilir. Benim versiyonumda koruma, UPS'den gelen güç tüketimi 300W veya daha fazla olduğunda çalışacak şekilde yapılandırılmıştır. Bu, UPS'in aşırı yüklenmemesini ve aşırı ısınma nedeniyle başarısız olmamasını sağlar. Bir akım sensörü olarak, bu devre bir darbe transformatörünün birincil sargısına seri olarak bağlanan dirençleri kullanır. Bu, bir akım transformatörünün sarılması zaman alıcı sürecini ortadan kaldırır. Kısa devre veya aşırı yük durumunda, R11'deki voltaj düşüşü önceden belirlenmiş bir değere ulaştığında, VT1 temelindeki voltajın 0.6 - 0.7V'den fazla olduğu bir değer olduğunda, koruma çalışır ve mikro devrenin güç kaynağı toprağa kaydırılır. Bu da sürücüyü ve tüm PSU'yu bir bütün olarak devre dışı bırakır. Aşırı yük veya kısa devre ortadan kalkar kalkmaz sürücü gücü devam eder ve güç kaynağı normal şekilde çalışmaya devam eder.
UPS devresi yumuşak bir başlatma sağlar, bunun için UPS'de başlatma akımını sınırlayan özel bir ünite vardır. KGK'yı başlatırken tuşların çalışmasını kolaylaştırmak için bu gereklidir. UPS'i ağa bağlarken, başlangıç akımı direnç R6 ile sınırlanır. BU akım bu dirençten akar. Bu akım birincil birincil kapasitans C10 ve ikincil kapasitansları şarj eder. Tüm bunlar bir saniyenin kesirlerinde olur ve şarj tamamlandığında ve akım tüketimi nominal değere düştüğünde, K1 rölesinin kontakları kapanır ve röle kontakları R6'yı baypas eder, böylece UPS tam güçte başlatılır. Tüm süreç 1 saniyeden fazla sürmez. Bu süre tüm geçici süreleri tamamlamak için yeterlidir.
Sürücü, genellikle yapıldığı gibi, + 310V veriyolundan ana doğrultucudan sonra değil, doğrudan bir diyot ve bir söndürme direnci ile ağdan beslenir. Bu şekilde beslenme bize aynı anda birkaç avantaj sağlar:
1. Söndürme direncinde harcanan gücü azaltır. Bu, karttaki ısı üretimini azaltır ve devrenin genel verimliliğini artırır.
2. + 310V veri yolu üzerinden güç kaynağından farklıdır ve sürücü besleme voltajında daha düşük bir dalgalanma seviyesi sağlar.
Güç kaynağının girişinde, sigortanın hemen ardından bir varistör monte edilir. Tehlikeli bir sınırın üzerinde yükselen gerilime karşı koruma sağlar. Bir kaza durumunda, varistör direnci keskin bir şekilde düşer ve bunun sonucunda F1 sigortası patlar ve böylece devreyi keser.

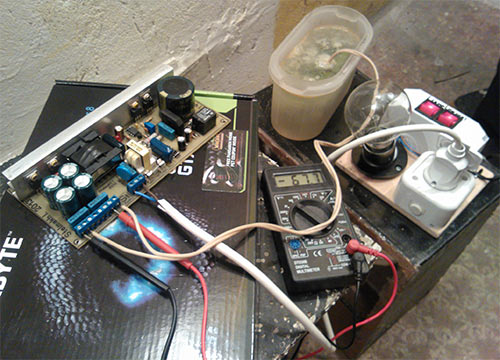

Bu şekilde UPS'yi tam güçte test ettim.

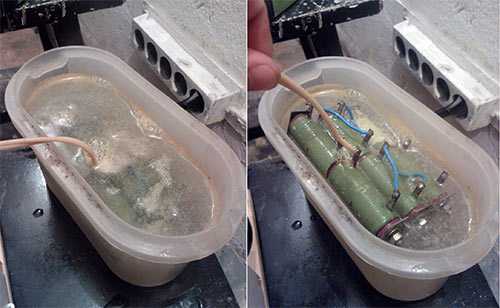

В качестве нагрузки у меня выступают 4 керамических, проволочных резистора мощностью 25Вт, погруженные в емкость с "кристально чистой" водой. После часа прохождения тока через такую воду все примеси всплывают наверх и чистая вода превращается в бурую, ржавую жижу. Вода усиленно испарялась и за час испытаний нагрелась практически до кипения. Вода необходима для отвода тепла от мощных резисторов, если кто не понял.
Трансформатор в моем варианте ИБП, намотан на сердечнике EPCOS ETD29. Первичная обмотка проводом 0,8мм2, 46 витков в два слоя. Все четыре вторичные обмотки намотаны тем же проводом в один слой по 12 витков. Может показаться, что сечение провода не достаточно, но это не так. Для работы этого ИБП на питание УМЗЧ этого достаточно, так как средняя потребляемая мощность значительно ниже максимальной, а кратковременные пики тока ИБП без труда отрабатывает за счет емкостей питания. При долговременной работе на резистор, при выходной мощности 200Вт, температура трансформатора не превысила 45 градусов.
Для увеличения выходного напряжение более 45В необходимо заменить выходные диоды VD5 VD6 на более высоковольтные.
Для увеличение выходной мощности необходимо использовать сердечник с большей габаритной мощностью и обмотками, намотанными проводом большего сечения. Для установки другого трансформатора придется изменить рисунок печатной платы.

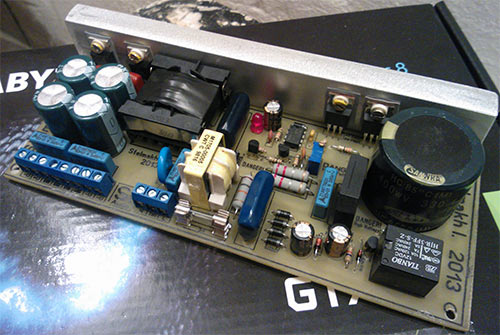

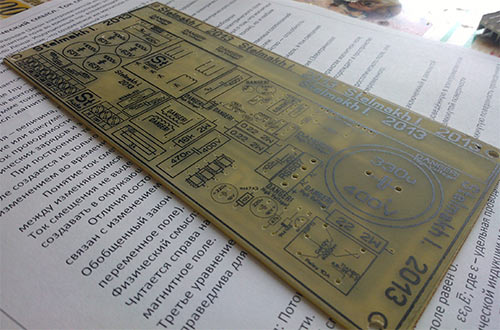

Печатная плата в готовом виде выглядит так (выполнено ЛУТом):
Размеры платы 188х88мм. Текстолит я использовал с толстой медью - 50мкм, вместо стандартных 35мкм. Можно использовать медь стандартной толщины. В любом случае не забывайте хорошенько пролудить дорожки.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
Драйвер питания и MOSFET | IR2153D | 1 | Поиск в Utsource | |||
VT1 | Биполярный транзистор | 2N5551 | 1 | Поиск в Utsource | ||
VT2 | Биполярный транзистор | 2N5401 | 1 | Поиск в Utsource | ||
VT3 | Биполярный транзистор | KSP13 | 1 | Или MPSA13 | Поиск в Utsource | |
VT4, VT5 | MOSFET-транзистор | IRF740 | 2 | Поиск в Utsource | ||
VD1 | Стабилитрон | 1N4743A | 1 | 13В 1.3Вт | Поиск в Utsource | |
VD2, VD4 | Выпрямительный диод | HER108 | 2 | Или другой быстрый диод | Поиск в Utsource | |
VD3 | Выпрямительный диод | 1N4148 | 1 | Поиск в Utsource | ||
VD5, VD6 | Диод Шоттки | MBR20100CT | 2 | Или другой на соответствующее напряжение и ток | Поиск в Utsource | |
VDS1 | Выпрямительный диод | 1N4007 | 4 | Поиск в Utsource | ||
VDS2 | Диодный мост | RS607 | 1 | Поиск в Utsource | ||
VDR1 | Варистор | MYG14-431 | 1 | Поиск в Utsource | ||
HL1 | Светодиод | Красный 5мм | 1 | Только красный! Другие цвета не допустимы! | Поиск в Utsource | |
K1 | Реле | TIANBO HJR-3FF-S-Z | 1 | Катушка 12В 400Ом | Поиск в Utsource | |
R1 | Резистор 0,25Вт | 8.2 кОм | 1 | Поиск в Utsource | ||
R2 | Резистор 2Вт | 18 кОм | 1 | Поиск в Utsource | ||
R3 | Резистор 0,25Вт | 100 Ом | 1 | Поиск в Utsource | ||
R5 | Резистор 0,25Вт | 47 кОм | 1 | Поиск в Utsource | ||
R6 | Резистор 2Вт | 22 Ом | 1 | Поиск в Utsource | ||
R4, R7 | Резистор 0,25Вт | 15 кОм | 2 | Поиск в Utsource | ||
R8, R9 | Резистор 0,25Вт | 33 Ом | 2 | Поиск в Utsource | ||
R10 | Резистор подстроечный | 3.3 кОм | 1 | Многооборотный | Поиск в Utsource | |
R11, R11 | Резистор 2Вт | 0.2 Ом | 2 | Поиск в Utsource | ||
С1, С3, С17, С18 | Конденсатор неполярный | 100 нФ х 400В Х2 | 4 | Поиск в Utsource | ||
С2 | Конденсатор неполярный | 470 нФ х 400В | 1 | Поиск в Utsource | ||
C4, C5, C7 | Электролит | 220 мкФ х 16В | 3 | Поиск в Utsource | ||
С6, C8 | Конденсатор неполярный | 1 нФ | 2 | Керамические | Поиск в Utsource | |
С9 | Конденсатор неполярный | 680 нФ | 1 | Керамический | Поиск в Utsource | |
С10 | Электролит | 330 мкФ х 400В | 1 | Поиск в Utsource | ||
С11, С12 | Конденсатор неполярный | 1 мкФ х 400В | 2 | Поиск в Utsource | ||
С13, С14, С15, C16 | Электролит | 1000 мкФ х 63В | 4 | Поиск в Utsource | ||
Скачать список элементов (PDF)
Прикрепленные файлы:
- IBP200W.lay (255 Кб)
