Makaleme başlamadan önce şunu söylemek istiyorum, eğer güçlü sinirleriniz varsa, çok fazla boş zamanınız varsa, elektronikte belirli becerileriniz varsa, çok yüksek sesle müzik dinlemek, arabada güçlü bas dinlemek gibi ve böyle bir projeye çok para harcamaya hazırsanız, bu makale tam size göre!

Yüksek güçlü bir amplifikatör oluşturma fikri uzun zaman önceydi, ancak zaman ve finans eksikliği nedeniyle proje ertelendi. Ve işte yaz... tatil... Fikrin gerçeğe çevrilmesine karar verildi ve bunun için tam olarak 3 ay harcandı, çünkü detaylarla ilgili büyük sorunlar vardı, ancak buna rağmen, amplifikasyon kompleksi başarıyla toplandı ve test edildi.

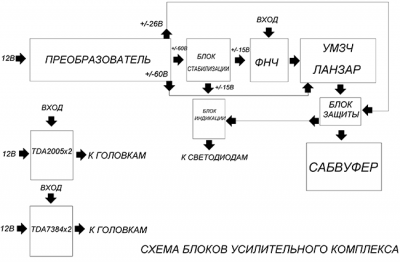

Başlangıç olarak, "yükseltici kompleks" ifadesinin anlamını açıklamak istiyorum. Gerçek şu ki, aracın tüm ses sistemine güç verebilecek yüksek kaliteli bir amplifikatör monte etmeye karar verildi. Tüm güç parçasının (güç amplifikatörleri) "tek bir çatı altında" birleştirilmesi gerekiyordu, sonuç olarak, toplam gücü 680 watt olan 5 ayrı amplifikatör ortaya çıktı, Çin watt'larıyla karıştırılmamalıdır, saf 680 watt nominal güç vardır, sistemin maksimum gücü 750 watt'a ulaşır.
Kompleksin gereksinimleri aşağıdaki gibidir.
1) Yüksek

ses kalitesi

2) Yüksek

güç çıkışı 3) Nispeten basit tasarım 4)


Düşük maliyetler, bu tür fabrika sistemlerinin fiyatlarına kıyasla 5) 10 -12 dinamik kafaya güç verilebilmesi + subwoofer Bu fikri yerine getirmek için, subwoofer kanalına güç sağlamak için yüksek kaliteli bir Lanzar amplifikatörü de dahil olmak üzere 5 ayrı güç amplifikatörü kullanılmıştır.

Aşağıda bu amplifikatörde kullanılan parametreler ve yonga serisi verilmiştir.
TDA 7384 - 4x40W (2 adet, toplam çip gücü 320 watt veya 8

kanal, kanal başına 40 watt) TDA 2005 - 1x20W (2x10W) (2 adet, toplam güç 40 watt veya 20 watt'lık 2 kanal)

Yukarıdaki yongalar ön akustiği güç sağlamak için tasarlanmıştır.Bu çözüm en ekonomik olanıdır, bu tür bir amplifikatör oluşturmak için, parasal maliyetler makalenin sonunda bulunabilir.
Bu tür herhangi bir amplifikatördeki en zor kısım voltaj dönüştürücüdür, subwoofer amplifikatörüne güç sağlamak için tasarlanmıştır, belki de onunla başlayacağız.
Gerilim dönüştürücü

Yaratmam tam olarak iki haftamı aldı.

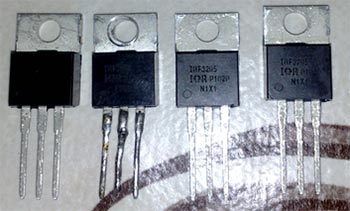

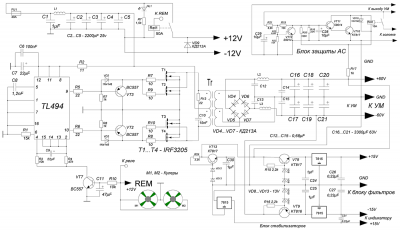

Gerilim dönüştürücü darbe jeneratörü (şimdi PN) geleneksel TL494 çip üzerine inşa edildi. Bu, 1114EU3/4'ün yerli analogu olan yüksek hassasiyetli iki zamanlı bir PWM denetleyicisidir.
Çip kendi başına çıkışta ek bir amplifikatör içermez. Düşük güçlü transistörler üzerine ek bir basamak inşa edilir, onlardan gelen sinyal alan anahtarlarının kapılarına beslenir.

Devre, itme veya iki zamanlı dönüştürücü olarak bilinir. Plan yeni değil, ama bazı mezhepleri sizin ihtiyaçlarınız için değiştirmek zorunda kaldım. Her omuzda IRF3205 serisinin iki güçlü polevik vardır. Termal iletken contalar sayesinde, bilgisayar PU'larından çıkarılan ısı emicilere monte edilirler.

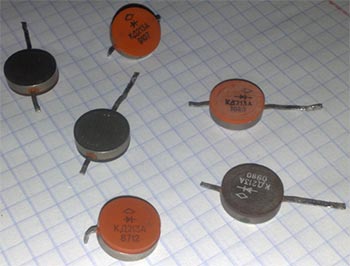

Doğrultucu kısımda, KD213A diyotları kullanılır, sadece bu amaçlar içindir, çünkü 70-100 kHz frekanslarında çalışabilirler ve maksimum akım 10 ampere ulaşır, bu şemada diyotlar ek ısı emicilere ihtiyaç duymaz, aşırı ısınmayı fark etmedim.

Güç rölesi her biri 2 adet 20 amper kullandı, ancak 50-60 amperde bir röle koymak isteniyor, çünkü dönüştürücü önemli bir current.In PN bir remoit kontrol sistemi (REM) uyguladı, yani subwoofer'ı açmak için güçlü anahtarlara ihtiyaç duymaz. Remoit kontrolüne artı sağlayarak, röleler anında tetiklenir ve dönüştürücünün gücü sağlanır.

Özellikle transformatörin sargısı ile işkence gördü, çünkü transformatör kendi fikriydi. Ne yazık ki ferrit halkaları için onları bulamadım, bu yüzden alternatif bir çözüm bulmak zorunda kaldım.

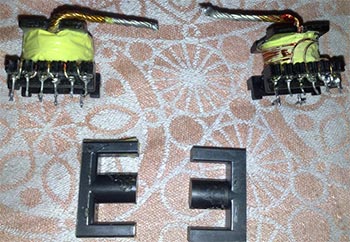

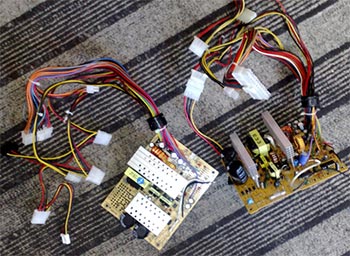

Ücretsiz olarak, birkaç bilgisayar güç kaynağı elde edildi, büyük transformatörler onlardan lehimlendi.

Gelincik yarıları birbirine sıkıca yapıştırılmıştır, bu nedenle 30 saniye boyunca bir çakmakla ısıtılmaları ve daha sonra çerçeveden dikkatlice çıkarılmaları gerekir. Sonuç olarak, düzenli sargılar transformatörlerden geri alındı ve sonuçlar temizlendi.

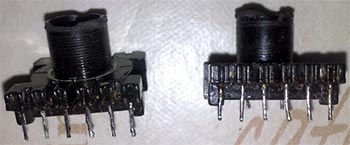

Daha sonra, her çerçevenin yan duvarı kesildi.

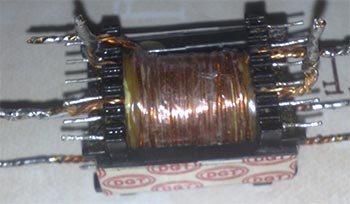

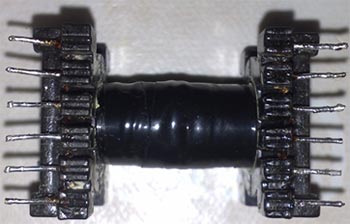

Sonunda, çerçeveler birbirine bağlanır. Sonuç olarak, ihtiyacımız olan sargıları serbestçe sarabileceğiniz uzun bir çerçeve elde edildi.

Deneyler sayesinde, birincil sargıdaki doğru sayıda dönüş bulundu. Sonuç olarak, birincil sargı, ortadan bir sapma ile 10 dönüş (2x5vit) içerir.

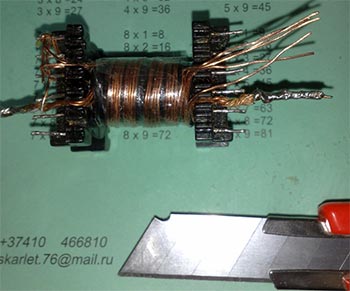

Sargı hemen 0.8 mm'lik 5 tel iletken ile yapıldı. Aynı yönde sargılar, örneğin saat yönünde.

Tellerin dolambaçasının bitiminden sonra, verniği önceden koparmayı unutmadan bir domuz kuyruğuna bükülür, ardından bir teneke tabaka ile örtün.
Şimdi sargıları aşamalandırmanız gerekiyor. Aslında, burada zor bir şey yoktur, sadece sargıların "başlangıcını" ve "sonunu" bulmanız ve örneğin, ilk sargının ikincinin sonuyla veya ikincinin başlangıcıyla, bağlantı yeri genel güç kaynağından bir artı ile sağlanan çıkıştır (şemaya bakın).
Sargıları kademeli hale getirmekten sonra, bir test ikincil sargısı sarıyoruz, yanlış fazlama durumunda tüm ikincil sargıyı geri sarmamak için gereklidir. Test sargısı, örneğin 0,8 mm telle 3 dönüş gibi herhangi bir sayıda dönüş içerebilir, ardından çekirdek yarılarını yerleştirerek transformatörü monte edebilir.

Devre dahil, transformatör "uğultu" yaymamalı, dönüştürücü boştaysa transistörler aşırı ısınmamalıdır. İkincil sargıda, transistörler soğuk olmalı ve sadece birkaç dakikalık bir çalışmadan sonra hafif bir ısı dağılımı hissedebilirsiniz. Her şey normalse, test sargısını ve rüzgarı normal yerinde çıkarın, bu da birincil ile aynı prensibine göre sarılır.

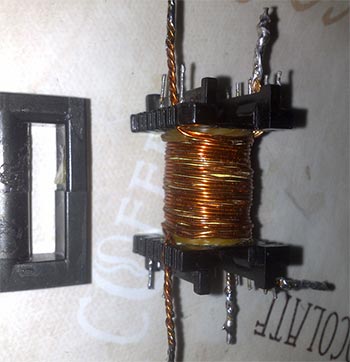

Bu kez sargı 0.8-1mm iki tel iletkeni ile sarılır ve 30 dönüş (2x15vit) içerir. Her biri 15 dönüşlü ve tüm çerçevenin uzunluğu boyunca gerilmiş iki özdeş sargı yaradır. İlk yarıyı sardırduktan sonra, sargıyı izole edin, ikincisini üste sarın. Sargılar birincil olanla aynı prensibine göre fazlanır.

İkincil sargıyı sardıktan sonra uçlardaki teller bükülür ve sıkılır. Son aşamada, çekirdeğin yarısı güçlendirilir. Bu transformatör hazır!

Önemlİ! Çekirdeğin yarısı arasındaki bu tür dönüştürücülerde (itme-çekme) bir boşluk olmamalıdır! Bir milimetrenin bir kısmındaki en ufak bir boşluk bile, sessiz akımda keskin bir artış ve alan etkisi transistörlerinin aşırı ısınmasını gerektirecektir! Sakarlık yüzünden birkaç alan etkili transistörü yaktım. Ferrit yarılarının mümkün olduğunca birbirine bastırıldığından emin olun.Böyle bir transformatör, subwoofer amplifikatörüne güç sağlamak için gerekli voltajı ve akımı sağlayabilir.
Transformatörü tahtaya kapatın ve bobinleri sarmaya devam edin.

Gaz Pedalı

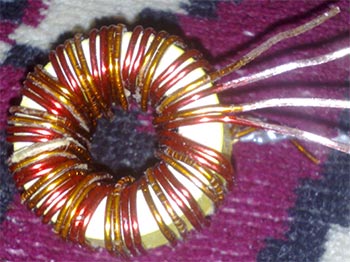

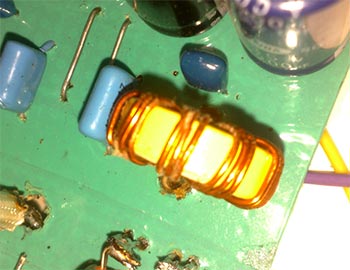

Şemada 3 boğma kullanıldı. Elektrik hatlarında oluşabilecek RF gürültüsünü ve paraziti filtrelemek için tasarlanmıştır.Ana gaz, dönüştürücünün artı güç hattında kullanılır. 0.8 mm'lik 4 kabloya sarılır. Gaz pedalı sayısı 13'e çıkıyor.

Diğer iki bobin, PN'deki diyot doğrultucudan sonra durur, ayrıca bilgisayar DP'lerinin halkalarına dolanır ve 0.8mm'lik 3.

Dürüst olmak gerekirse, bu kadar yüksek kaliteli bir PN alacağınızı beklemiyordum, devrenin sessiz akımı 200 mA'yı geçmiyor, böyle bir canavar için bu normal, çıkış voltajı +/-63 volt, eğim önemsiz, sadece yarım volt.Dönüştürücünün maksimum gücü bu tür iki amplifikatörü güçlendirmenize izin verir, ancak burada büyük bir marjla çalışır.

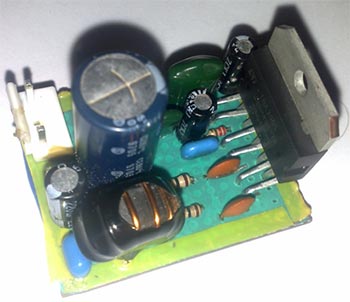

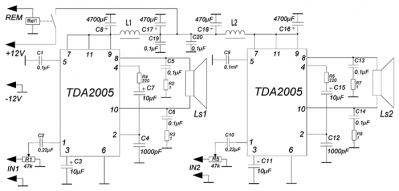

TDA2005'te amplifikatörler, düşük güçlü kafalar için

Bu ünitenin montajı sadece 2 saat sürdü. Bu süre zarfında, iki özdeş güç amplifikatörü monte edildi. Amplifikatörler düşük güçlü hoparlörler için en ucuz seçenek olarak seçildi, aracın ön kartında bulunan hoparlörlere güç sağlamak için kullanılabilirler. Her çip 20-24 watt güç geliştirir ve çok iyi bir ses kalitesine sahiptir.

Her çip bir köprü devresi ile bağlanır, stereo bağlantı ile, bir çip 4 ohm yükü başına 12 watt'a kadar verebilir

İzolasyon contası üzerindeki talaşlar ısı emiciye monte edilir. Hacim, regülatör kullanılarak önceden ayarlanır.İlk olarak, başka bir tahta planlandı, bunun üzerine amplifikatörler monte edildi, daha sonra projenin arşivine girilen ortak bir tahta icat edildi.

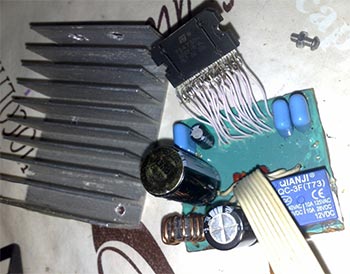

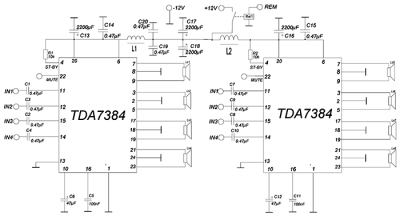

Ön hoparlör için TDA 7384

Daha güçlü hoparlörler için ikinci dereceden yongalarTDA 7384 kullanılır. Çiplerin her biri kanal başına 40 watt'a kadar 4 ohm'luk bir güç yükü verebilir. Sonuç 40 watt'lık 8 kanal, kulağa çok iyi geliyor.

Bu tür çipler araba radyolarında kullanılır, satın almak için çok tembelseniz, çalışmayan radyolardan çıkabilirsiniz.

Yongalar birbirinden bağımsız farklı filtrelere sahiptir, ortak bir filtre kullanırsanız, gürültü ve heyecanlanma mümkündür.
Pilden REM çıkışına +12 volt sağlandığında her iki amplifikatör de çalışmaya başlar. Amplifikatörler tek bir tahtada monte edildi, ancak daha sonra blokları yeniden düzenlemek zorunda kaldı, bu yüzden her amplifikatör ayrı bir tahtada uygulandı.

Subwoofer amplifikatör

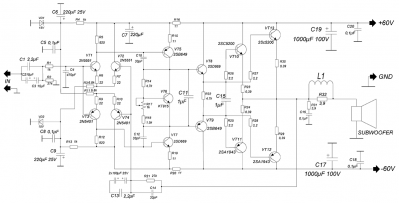

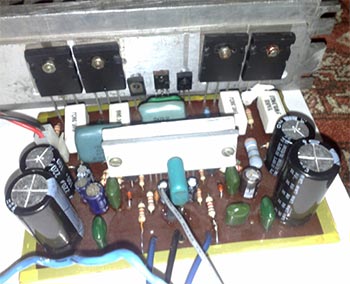

Ünlü Lanzar şeması, tam açıklama, montaj, şema ve ayarlama burada açıklanmıştır, bu nedenle bu amplifikatör hakkında konuşmaya gerek yoktur. Amplifikatör transistörlere tamamen monte edilmiştir, çok iyi bir ses kalitesine ve daha yüksek güç çıkışına sahiptir. Diyagramda bazı ikameler yaptım ve aşağıda aynı forum dalındaki orijinal şemayı topladığım şema var.

Devrenin nominallerinden bazılarını bulamadığımdan, bazı ikameler yapmak zorunda kaldım, özellikle yayıcı dirençler 0.39 ohms 5 watt ile değiştirildi. BD139 transistörünün yerini yerli analog KT815G aldı, ayrıca diferansiyel basamakların ve ön çıkış devre aşamalarının düşük güçlü transistörleri değiştirildi.

Giriş 2,2 μf veya daha fazla ile değiştirilirse elektrolitik kapasitörler girişte çıkarılabilir.

Amplifikatörün ilk başlangıcı, zemin girişi kısaltılmış bir çift çıkış transistörü ile yapmak istenir, böylece arıza durumunda son aşamanın transistörlerini yakmamak için, bu amplifikatördeki en pahalıdırlar.

Devrenin kurulumuna özellikle dikkat edin, transistör kapaklarını ve zenerlerin doğru bağlantısını izleyin, ikincisi yanlış bağlantı ile diyot olarak çalışır.Geri kalan akımın regülatörü normal olarak koyarım, kimsenin hatamı tekrarlaması tavsiye edilir, çok dönüş koymak daha iyidir, devrenin sessiz akımını doğru bir şekilde ayarlayabilirler, ayrıca ayarlama için de uygundur.

Amplifikatörün çıkış aşaması AB modunda çalışır, esasen tamamen simetrik bir devredir, doğrusal olmayan bozulma seviyesi en aza indirilmiş olur. Yüksek performansı nedeniyle, bu amplifikatör Hi-Fi kategorisinin amplifikatörlerine aittir, bu amplifikatörde 300 watt almak bir sorun değildir. 2 ohm çıkış yükünü bağlamak da mümkündür, yani iki subwoofer kafasına güç verebilir, bu durumda parallel.In bağlayabilirsiniz, amplifikatörün voltajını 45-50 voltun üzerine çıkaramazsınız.

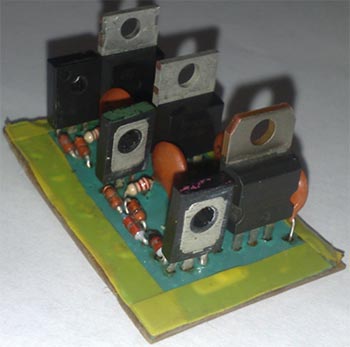

Amplifikatörün gücünü yükseltmek için, bir veya iki çift daha çıkış transistörü ekleyebilirsiniz, ancak amplifikatörün çıkış gücü doğrudan güce bağlı olduğundan gücü artırmayı unutmayın.

Hoparlör koruması

Güç amplifikatörünün oldukça güvenilir olmasına rağmen, bazen sorunlar olabilir. Çıkış aşaması, herhangi bir amplifikatörün en savunmasız kısmı, çıkış transistörlerinin arızalanması nedeniyle, çıkışta sabit bir voltaj oluşur. Sabit, pahalı dinamik kafayı etkisiz hale getirmez. Bu tür herhangi bir amplifikatör, hoparlörü DC voltajından koruyacak korumaya sahiptir.
Amplifikatör açıldığında, röle, kafa da dahil olmak üzere, çıkışta sabit bir voltajda kapanır, UM rölesi kapatılır ve kafa korunur

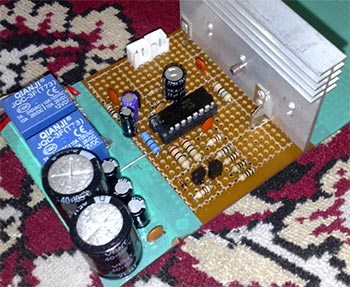

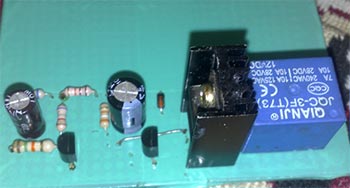

Koruma nispeten basit bir şemaya sahiptir, 3 aktif bileşen (transistör), 10-20 amper için röleler, küçük şeylerin geri kalanını içerir. UM açıldığında, röle hafif bir gecikmeyle kapanır. Koruma gücü, dönüştürücünün bir omzundan, 1 kilooom'luk kısıtlayıcı bir dirençle sağlanır, direnç 1-2 watt'lık bir güçle alınır.

Düşük güçlü transistörler, parametreleri kullanılanlara benzer olan diğerleriyle değiştirilebilir. Röle daha güçlü bir transistörün toplayıcısına bağlıdır, bu nedenle son transistörün daha güçlü bir transistöre ihtiyacı vardır. İç mekandan CT 815,817 veya daha güçlü transistörleri kullanabilirsiniz - CT805,819. Bu transistörde ısı dağılımını fark ettim, bu yüzden küçük bir ısı emiciye bağladım. Koruma ve çıkış göstergesi aynı tahtaya monte edilir.

Stabilizasyon ünitesi

Bipolar voltaj regülatörü, filtre ünitesine ve ses sinyali göstergesine güç sağlamak için doğru voltajı sağlar. Zener voltajı 15 volta kadar stabilize eder.

Bu ünite ayrı bir tahtaya monte edilir, zenerlerin 0,5 watt kapasite ile kullanılması arzu edilir

Beep seviyesi göstergesi

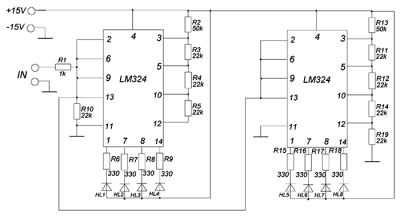

Böyle bir göstergenin şeması benim

makale.

Gösterge LM324 yongalarını kullanır. Bu amaçlar için operasyonel bir amplifikatör kullanılması tavsiye edilir, çünkü çipler sadece $ 0.7 'a (her biri) mal oldu. Gösterge 8 LED kullanır, eldeki LED'leri koyabilirsiniz. Gösterge "sütun" modunda çalışır. Göstergenin gücü gerilim dönüştürücü tarafından sağlanır, daha sonra voltaj istenen nominal değere sabitlenir ve seviye göstergesine beslenir.Gösterge güç amplifikatörü çıkışına bağlanır, ayarlanabilir regülatör göstergeyi LED'lerin istenen çalışma seviyesine ayarlar.

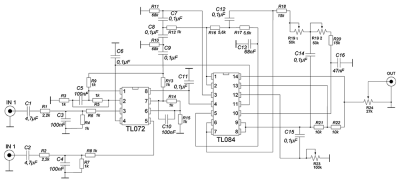

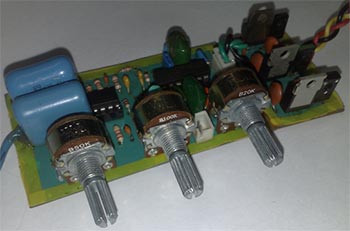

Toplayıcı ve FNF birimi

Toplayıcı, her iki kanalın sinyalini özetlemek için tasarlanmıştır, çünkü bir subwoofer'umuz vardır. Bundan sonra, sinyal filtrelenir, 16Hz'den düşük ve 300Hz'den yüksek frekanslar kesilir. Kontrol filtresi sinyali 35Hz'den 150Hz'e keser.

Meclis

Tüm blokların kapsamlı bir denetiminden sonra kuruluma devam edebilirsiniz.

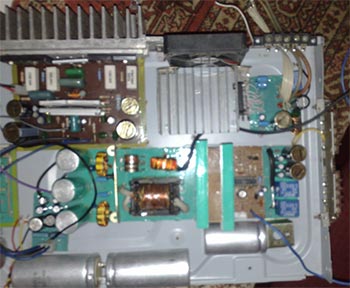

DVD oynatıcıdan kasa, başka bir uygun, ne yazık ki bulamadı. Ekranın daha önce bulunduğu ön panelde, gösterge LED'lerini taktım. Tüm levhalar, yerli ekipmandan çıkarılan yalıtım pulları aracılığıyla amplifikatörün altına tutturulur.

Tüm çipler ve transistörler yalıtım pedleri aracılığıyla ısı emicilere vidalanır. Termal meranın kullanılması arzu edilir, ne yazık ki, burada satılmaz, ancak onsuz her şey çok korkunç değildir.

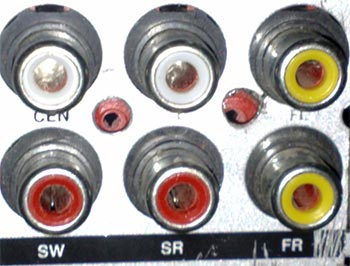

Amplifikatörlerin giriş konektörleri DVD'den lehimlendi, çünkü çıkışların terminalleri araba radyosundan konektör kullanıldı.

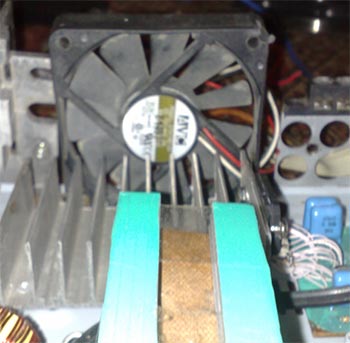

Tasarımımda, sadece bir soğutucu kullanılır, PN ve TDA7384 güç tuşlarının ısı emicilerini soğutmak için tasarlanmıştır, subwoofer amplifikatörün zorla soğutulmaya ihtiyacı yoktur, çünkü bunun için pratik olarak ısınmayan büyük bir ısı emici aldım.
Her amplifikatörün güç telleri ortak güç terminallerine bağlıdır. REM kontrolü, amplifikatörlerden herhangi birini doğru zamanda kapatmanıza olanak tanır (örneğin, bir çift TDA 2005) Her amplifikatör, REM çıkışına bir artı uygulandığında etkinleştirilen röleler aracılığıyla desteklenir.

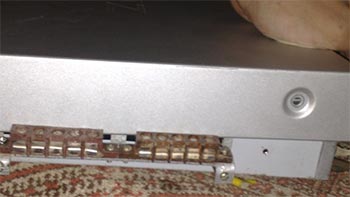

Amplifikatörlerin her biri, kasanın yan tarafındaki temas platformunda görüntülenen ayrı bir röle kontrol sistemine sahiptir.

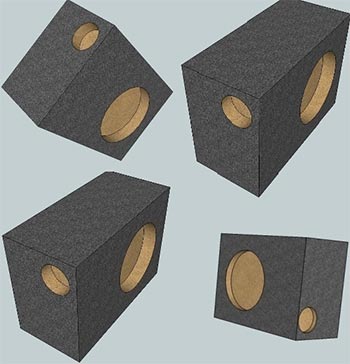

Subwoofer kutusu

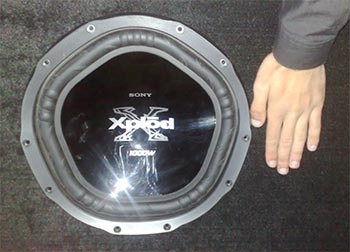

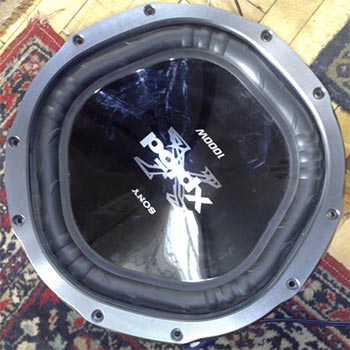

Montajın başlamasından birkaç ay sonra, bir subwoofer kafası sony XPLOD XS-GTX120L satın alabildim, kafa parametreleri aşağıda.
Nominal

güç - 300 W Tepe gücü

- 1000 W Frekans

aralığı 30 -

1000 Hz Hassasiyet

- 86 dB Çıkış empedansı - 4 Ohm Frekans aralığı - 30 - 1000 Hz

Difüzör malzemesi - polipropilen

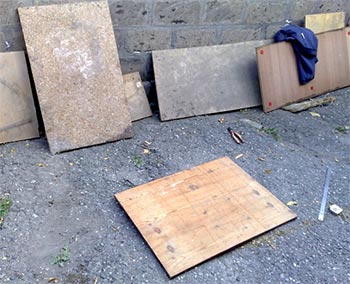

Mağazalarda sadece lamine sunta satıldığından ve MDF hiç bulunamadığından, ne olduğunu seçmek zorunda kaldık. Neyse ki, malzeme şanslıydı. SSCB zamanları tavan arasında mükemmel bir şekilde korunduğundan, sunta, 22 mm kalınlığında.

Ayrıca, mağaza 50 mm uzunluğunda (50 adet) ve beyaz silikon dolgu macunu (varsa şeffaf satın alın) vidalar satın aldı. Kutu WinISD programı kullanılarak hesaplandı. Hacim yaklaşık 83 litredir.

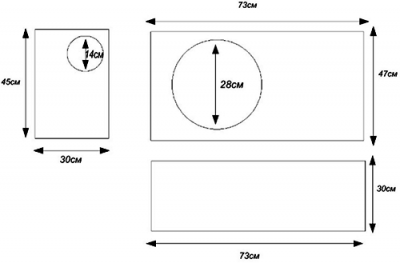

Bağlantı noktasının çapı FI - 14 cm,

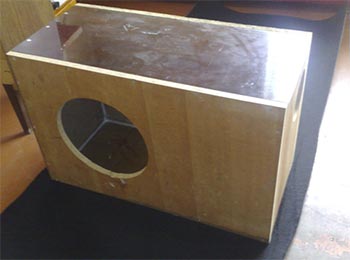

borunun uzunluğu 7 cm Kafa için 28 cm çapında bir delik kesildi Kutunun tüm parçalarının imalatı yapıldıktan sonra, monte etme zamanı geldi. Kutunun altını ve önünü kenetleyerek montaja başlamak uygundur. Başlangıçta, matkap vidalar için delikler yapıldı (matkap küçük çaplı) ve bundan sonra vidalı vidalar yapıldı. Bundan önce, sabitleme alanları PVA tutkal ile kaplıydı.

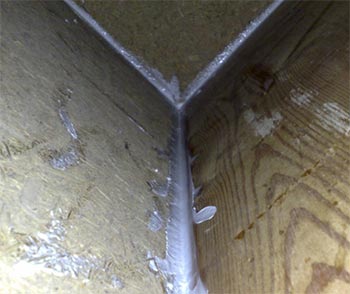

Tutkal, daha sonra ıslıklardan şikayet etmemek için üzgün olmaya gerek yoktur. Oldukça iyi bir kutu aldım, mümkün olduğunca düzgün çalıştım. Sonunda, dikişler kutunun iç kısmı silikonla kaplandı (silikon hoş olmayan bir kokuya sahiptir, bu nedenle bu iş garajda veya açık havada yapılmalıdır). Kutuyu topladıktan sonra dayanamadım, başı olması gereken yere koydum ve açtım.

Kelimelerle hatta bir videoda bile aktaramıyorum, çünkü hissedilmesi, dinlenmemesi gerekiyor. Kutunun tam kapasitesini, başın kapsamını, Lanzar'ın gücünü ve kalitesini hissedebilirsiniz ve tüm bunlar göğüs üzerindeki baskıda somutlaşmıştır. Kelimeler bunu tarif edemez ve ancak o zaman etrafındaki her şeyin çöktüğünü ve parçalandığını, camın masa üzerinde tek başına hareket ettiğini, camın basınçtan "şişmeye" başladığını anlamaya başlarsınız. Tek kelimeyle, evdeki her şey titreşimin "dozu" altındaydı.

Sonra, kutu halı ile kaplıydı. Halı 120x200mm, tüm kutu için yeterli.

Halı için özel bir tutkal sattık, ancak bir şişe aerosol 25 dolara mal oldu, bu yüzden PVA tutkal kullanmak zorunda kaldık. Başlangıç olarak, kutuyu kumlanmış olarak işledim, bu işlem 4 saatimi aldı. Zaten kesilmiş halıda PVA tutkal uygularız. Bundan sonra, kutunun önceden kesilmiş bir halıda "yuvarlanması" gerekir. Kutuyu sarın, şimdi tutkalın normal şekilde kuruması için, kenarlara küçük çiviler doldurun, sonra kuruduktan sonra çıkarılabilir veya bırakılabilir.

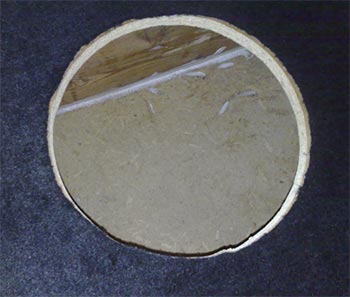

Eviricinin başının deliklerini kestikten sonra.Kafa kutuya on vida ile tutturulur, bu sıkı temas sağlar, katkı contasına gerek yoktur.

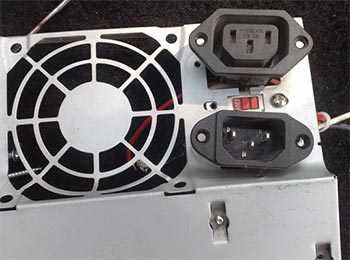

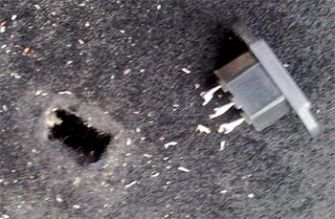

Çekmecenin çıkış kontakları, bilgisayar LP'nin ağ kablosu için konektörden yapılmıştır, üretim süreci fotoğraflardan açıktır.

Bu, yine fabrika konnektörlerinin yetersizliğinden kaynaklanan alternatif bir çözümdür.

Oldukça iyi oldu. Onun için ayrı bir delik açıldı.
İçeride, teli kapattıktan sonra, düdükleri ve istenmeyen sesleri önlemek için delik silikon dolgu macunu ile kapatıldı.

Nihai inşaat maliyetleri

Gerilim Konvertörü:


BC557 3 adet - 2,5$

TL494 1 adet - 1$ IRF3205 4 adet - 10$


Diyot CD213A

4pcs - 4$

Polar Kapasitörler -

10$ Polar Olmayan Kapasitörler

- 3$ Dirençler - 2 $ Gaz kelebeği ve Transformatörler - Eski GÜÇ Kaynaklarından PC Rölesi - Gerilim Sabitleyiciden

Lanzar amplifikatörü:


Transistörler 2SA1943 2 adet

- 6

$ 2SC5200 2pcs - 6

$ 2SB649 2pcs

- 2 $ 2SD669 2pcs - 2 $ 2N5

401 2 adet - 1$



2N5551 2 adet -

1$ 5watt Dirençler - 4 adet - 3$ Diğer dirençler - 4$

Kutupsal olmayan kapasitörler - 3 $ Polar kapasitörler - 5 $

Zeners - 2pcs - 1 $

Diğer Amplifikatörler:
TDA7388

2 adet - 15$ TDA2005 2

adet - 2,5$ Dirençler - 2$

Kutupsuz Kapasitörler - 4$

Kutupsuz Kapasitörler - 6$

Filtre Ünitesi:
TL072 1

adet -1$ TL084

1

adet -

1$ Polar Olmayan Kapasitörler - 3$ Dirençler - 2$ Regülatörler 3 adet - 4$

Gösterge ünitesi:
LM324 2 adet

- 2$ LED'ler ve diğer her şey - 2 $

Dengeleyici Ünite:
Transistörler

2$ Zener 13 Volt 6 adet

- 1.5$ Stabilizatörler 7815 2 adet



- 1,5$ Zener 7915 1 adet - 0,7$ Diğer - 2$

AC Koruması:
Transistörler -



$ 2 Röleler - Ücretsiz

Geri Kalan Tüm $ 1 Fişler, Soketler ve Konektörler Neyse ki Mevcuttu

Subwoofer Box:
Vidalar 50

adet - 0,5 $ Dolgu Macubaz 2 şişe - 2 $

Sunta

- ücretsiz Tutkal

PVA

- ücretsiz Kafa - 65 $ Halı - 15 $

Sonuç -ları

İşte bu kadar. Sonuçlardan memnunum, çok memnunum! Böyle bir amplifikatör satın almak mümkün değildir, güç amplifikatörlerinde benzer maliyet 400 $ 'dan! Çinli üreticiler çok daha az para teklif etse de, kalite ve güvenilirlik.... Genel olarak, amplifikatör bir patlama ile üç kez olduğu ortaya çıktı! Her şey mükemmel çalışır, sadece bir araba satın almak ve insan yapımı bir amplifikatörün tadını çıkarmak için kalır ve amplifikatör hala evde, güçlü bir 12 voltluk güç kaynağından çalışacaktır.

Projenin yazarı AKA KASYAN'dır. E-posta artur.kasyan@mail.ru

YAZAR ŞEMALARI VE BASILI DEVRE KARTLARI ILE PROJENIN TAM ARŞIVINI BURADAN INDIRIN
