    Bir zamanlar, hiçbir şey yapmadan, tekrarlamak için bir tür program aramak için İnternet'te dolaştım.

    Ondan önce, bu sınıfın amplifikatörlerini hiç yapmadım.

    Bu amplifikatörler için yüksek güç kaynağı ünitesine veya akustiğim olmadığı için, bu amplifikatörler ile yeterince kontrol edip çaldıktan sonra, onları 5-6 yıl boyunca rafa gönderdim.

    Bu yıl ucuz bir şekilde, çalışma aşamasındaki transistörlerin sürekli çalıştığı, çalışmayan bir Çinli amplifikatör satın aldım.

    NE5532'de kurulu ön yükseltici.

    Amplifikatörümü, iki sekiz ohm'luk hoparlörü 250W'lık bir nominal güçle tek bir kanala paralel bağlayarak test ettim.

    Amplifikatörü tekrarlamak isteyenler için forum ve montaj önerilerini tekrar okumanızı tavsiye ederim.

    İşte başlıyoruz.

    [​IMG]

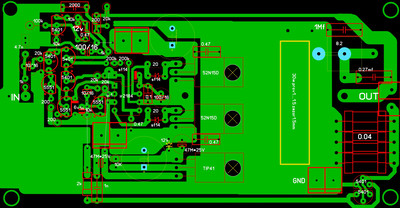

    Baskılı devre kartı (orijinal)

    [​IMG]

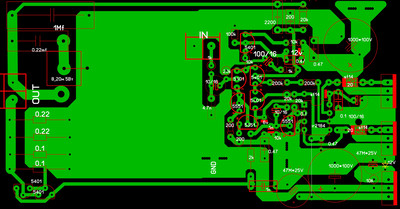

    Baskılı devre kartı (son versiyonum)

    [​IMG]

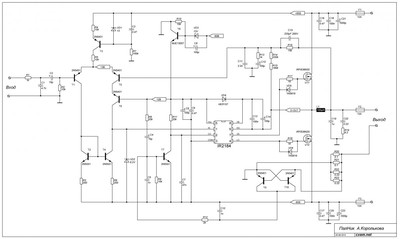

    Çıkış gücü, PA besleme voltajına bağlıdır.


    Ayrıca, çıkış transistörlerini seçerken, transistörün maksimum çalışma akımına dikkat etmelisiniz.

    Çıkış transistörlerinin geçit kapasitansına dikkat edin.

    Çıkış transistörlerini seçerken bir diğer önemli parametre ise Rdc açık kanal direncidir.

    Statik, açık durum Rds (açık) 'da belirli bir kanal direnci olduğundan dolayı açık kanaldaki kayıptır. Bu direnç arttıkça statik moddaki kayıp da artar.

    Dinamik - bu, uzun süredir Td (açık), Td (kapalı), yüksek deklanşör ve şarj kapasiteleri nedeniyle seçilen transistörün inhibisyonundan kaynaklanan kayıptır. Bu kayıplar artan frekans ve listelenen özelliklerle artar.

    Sonuç olarak, her iki zarar türü de eklenir.

    Transistör flanşından radyatöre ısı transferinin transistör mahfazasına bağlı olduğuna dikkat edilmelidir.

    Gerekli parametreler için veri sayfasını indirerek veya bu amplifikatör ile ilgili konunun ilk gönderiminde indirilebilen tablolardan http://forum.cxem.net/index.php?showtopic=97582&#entry1078015 adresini ziyaret edebilirsiniz.

    Parça değiştirme seçenekleri.

    Kepenkler, 50ns'den daha yavaş, 20V'dan daha düşük olmayan herhangi bir hızlı diyot kullanır.

    13V'da Zener diyotu yoksa, 12 V koyabilirsiniz.

    Amplifikatör MJE13007 transistöründe IR2184'ü çalıştırmak için parametrik bir dengeleyiciye sahiptir.

    IR2184, IR2104 ile değiştirilebilir, ancak farklı bir pinout'a sahiptir!

    Boğ.

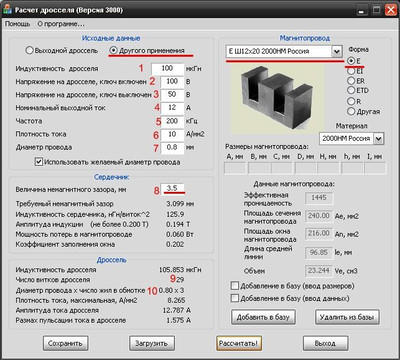

    Gazı hesaplamak için ağda kolayca bulunabilecek programlar var.

    [​IMG]

    Varolan bir manyetik devre tabandan seçilir.

    D sınıfı amplifikatörler için, "Başka bir uygulamanın boğulması" satırında bir onay işareti belirlenir.

    Giriş verileri girildi:

    1 İndüktörün endüktansı 100 μH.

    2 PSU omuzları arasındaki voltaj 100V'tur.

    3 Beslemenin bir kolunun voltajı 50V.

    4 Yükte nominal akım: omuzun voltajı yük direncine bölünür - 50/4 = 12A

    5 Frekans, PalNika 150-200 kHz için, frekans C11 kapasitörü tarafından ayarlanır.

    6 Akım yoğunluğunu 10A / mm2’ye ayarlayın (ses için 15A / mm2’den fazla olabilir)

    7 Mevcut kablonun çapını girin - 0.8.

    8 Öyle bir aralık belirliyoruz ki hesaplanırken programın küfür etmemesi için (gerekli 3,099 mm'den biraz daha fazla) - 3,5 mm



    Tahmini veriler:

    8 açıklık 3.5mm

    9 Gazdaki tur sayısı - 29

    10 Tel çapı ve çekirdek sayısı 0.8mm * 3 çekirdek

    İşte http://forum.cxem.net/index.php?showtopic=113816&st=0 D sınıfı boğulmalar konusu, burada birçok yararlı şey okuyabilirsiniz.

    Yükte kısa devre koruması.

    çünkü

    Korumalı bir kart monte ettiyseniz, ancak PA'nın çalışmasını korumasız olarak geçici olarak kontrol etmeniz gerekiyorsa, transistörler T9, T10 mühürlü değildir.

    Amplifikatör meclisi

    Lehimlemeden önce, her bir parça servis kolaylığı açısından kontrol edilmeli, derecelendirmedeki bir hatayı önlemek için dirençlerin direnci ölçülür.

    Süveter yalıtımlı kablolar yapar.

    Çıkış transistörleri, ısı ileten macun kullanarak seramik veya mika contalar yoluyla ortak bir radyatör üzerine monte edilir.

    çünkü

    Amplifikatörün ilk başlatılması, güç trafosunun primer sargısı ve amplifikatörün güç besleme kollarında akım sınırlayıcı dirençler bulunan serideki bir 220V * 60-100W lamba ile gerçekleştirilir (daha sonra her bir kolda 50 ila 100 Ohm * 5W), daha sonra bir şeyi yakma şansı büyük ölçüde azalır.

    Amplifikatörün ilk başlangıcında, IR2184'ün 5. ayağındaki 13V'yi kontrol edin (PA'nın negatif güç kaynağı kolu ile ilgili olarak).

    Faydalı bilgiler

    Amplifikatör kendi kendine uyarma: dolaylı olarak Zobel devresindeki rezistörün ısıtılmasıyla belirlenir - R19.

    Amplifikatör bir subwoofer olarak konumlandırılmıştır, ancak silo üzerinde kötü özelliklere sahip değildir.

    Amplifikatörün giriş empedansı 10k'dir.

    PSU’daki amplifikatörün güç kaynağının her bir koluna bir sigorta koymanız gerekir.

    PalNick'in frekansı transistörlere, topolojiye ve biraz da boğulmaya bağlıdır.

    PalNick'teki hassasiyet yaklaşık 5-7V'tır, bir bilgisayarın veya DVD'nin ses kartının çıkış seviyesi yeterli değildir, bu yüzden PA'yı maksimuma çıkarmak için preamp'ı ayarlamanız gerekir.

    % 90'dan fazla amplifikatör verimliliği, indüktör olan çıkış transistörlerine (anahtarlara) bağlıdır.

    [​IMG]

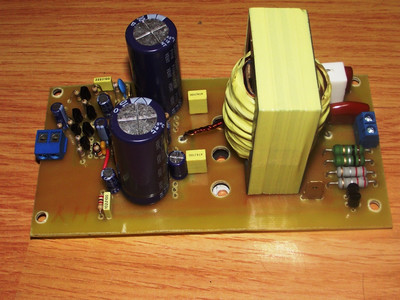

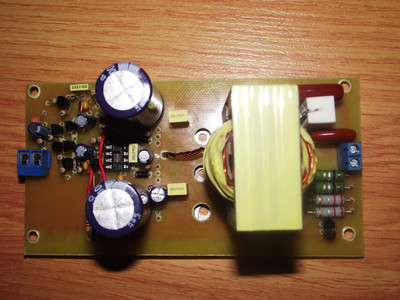

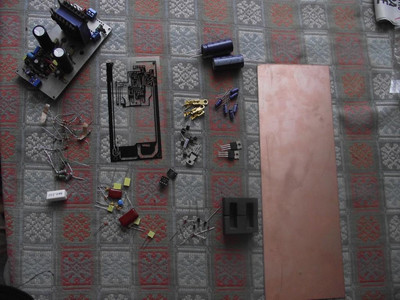

    Montaj hazırlığı



    [​IMG]

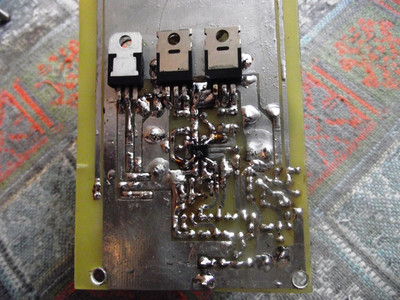

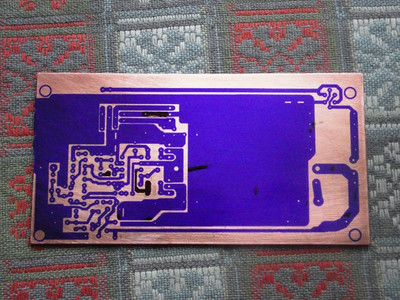

    Fotorezistin sıyrıldığı yerlerin kalıcı bir işaretçisi ile düzeltme.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

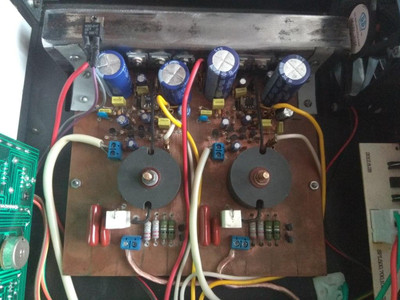

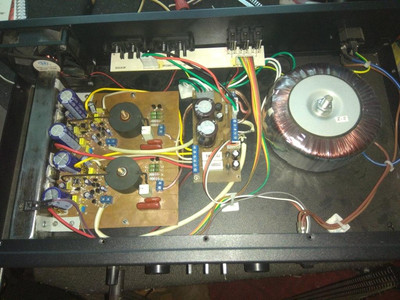

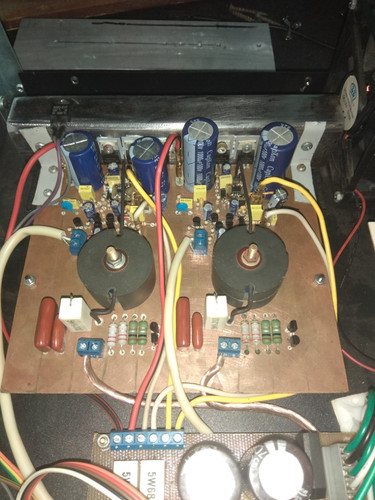

    SPL1000 amplifikatörünün muhafazasında hazır amplifikatör.

    [​IMG]

    SPL1000 amplifikatörünün muhafazasında hazır amplifikatör.

    [​IMG]

    SPL1000 amplifikatörünün muhafazasında hazır amplifikatör.
