    APEX BX22 amplifikatörü ile ilgili yazı kısa olacak, çünkü Diyaudio forumundaki bu projenin bilgisi yeterli değil. Yazar, son cevabın çok uzun sürdüğü ya da sorunun tamamen cevapsız kalması nedeniyle, soru sormaya artık hevesli değil. Genel olarak, proje kendileriyle ilgilenenlere yöneliktir, ancak aynı zamanda ne yaptığını da bilecektir. Forumda bulduğum tek şey, yazarın bu amplifikatörün bütçe olduğunu yazıyor - bu da maliyet / kalite oranı anlamına geliyor, basit bir ifadeyle, bileşen satın almak için küçük bir miktar harcayarak oldukça iyi bir makine elde edeceksiniz. Ve böylece, güç amplifikatörü APEX BX22 devre şeması:

    [​IMG]

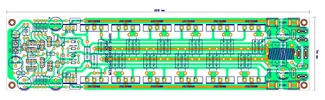

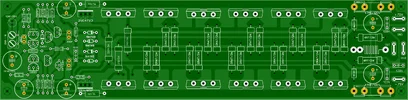

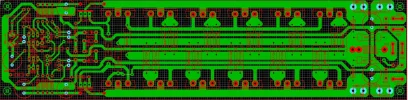

    APEX BX22 amplifikatör devre kartı LAY6 formatında:

    [​IMG]

    [​IMG]

    Tahta üzerinde bir çift transistör MPSA92 / MPSA42'nin bir çift MJE340 / MJE350 ile değiştirildiğini ve ön terminal aşamasında MJE340 / MJE350 yerine 2SC4793 / 2SA1837'nin yerleştirildiğini not ediyorum.

    APEX BX22 amplifikatör devresinin elemanlarının listesi:

    Transistörler:

    - 2N5551 - 4 adet.
    - MPSA92 - 2 adet.
    - MJE340 - 1 adet.
    - MJE350 - 1 adet.
    - 2SC4793 - 1 adet.
    - 2SA1837 - 1 adet.
    - 2SC5200 - 6 adet.
    - 2SA1943 - 6 adet.

    Diyotlar:

    - 1N4148 - 4 adet.

    Dirençler:

    - 2k2 - 1 adet.
    - 22k - 2 adet.
    - 680R - 5 adet.
    - 10k - 2 adet.
    - 15k - 1 adet.
    - 100R - 4 adet.
    - 10R - 2 adet.
    - 220R - 1 adet.
    - 2R2 / 2W - 2 adet
    - 0R47 / 2W - 20 adet. veya 0R22 / 5W - 10 adet.
    - 4R7 / 1W - 1 adet.

    Kondenserler:

    - 10mF / 25V - 1 adet.
    - 330pF - 3 adet.
    - 100mF / 63V - 1 adet.
    - 47mF / 63V - 3 adet.
    - 100n - 4 adet
    - 330mF / 100V - 2 adet.

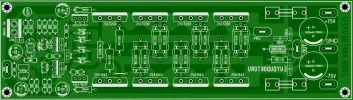

    APEX BX22 güç amplifikatörü kurulu aksamı şuna benzer:

    [​IMG]

    Güç amplifikatörü APEX BX22 - 0,7 Mb'deki malzemelerle arşivin büyüklüğü.
