Ayarlanabilir akım / voltaj güç kaynağının montajını kendiniz yapın

Konusu 'Güç Kaynakları - Besleme Devreleri' forumundadır ve guclusat tarafından 2 Haziran 2019 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.885
    Ödül Puanları:
    63
    [​IMG]

    Burada, 0 ila 30 V'luk voltajlı ve tüketilen akımın 0-2 A akımının ayarlanması, PSU'yu ev yapımı devreleri kurmak için veya ilk kez bilinmeyen cihazlar başlatırken her zaman kullanışlıdır.

    Ayarlanabilir akım ve gerilim ile PI şeması
    [​IMG]

    Güç düzeninin kendisi bu tür nesnelerin popüler bir kümesidir:

    1. Kendisi ayarlanabilir sabitleyici, T1 - BC337'nin BD139 ile değiştirildiği, T2 - BD243 ile BD911
    2. D1-D4 - 1N4001 diyotları, RL-207 ile değiştirildi
    3. C1 - 1000 μF / 40 V, 4700 μF / 50 V ile değiştirilir
    4. D6, D7 - 1N4148 ila 1N4001
    Kullanılan trafo, voltajları: 25 V, 2 A ve 12 V olup, radyatör soğutma fanını ve paneldeki güç diyotlarını kontrol etmek için yararlıdır. Bunun için köprü doğrultucu, filtre kondansatörleri ve bir LM7812 stabilizatörlü (radyatörlü) küçük bir panel oluşturulmuştur.

    [​IMG]

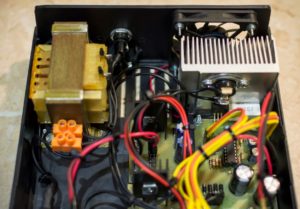

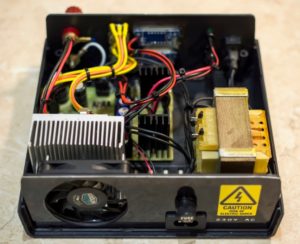

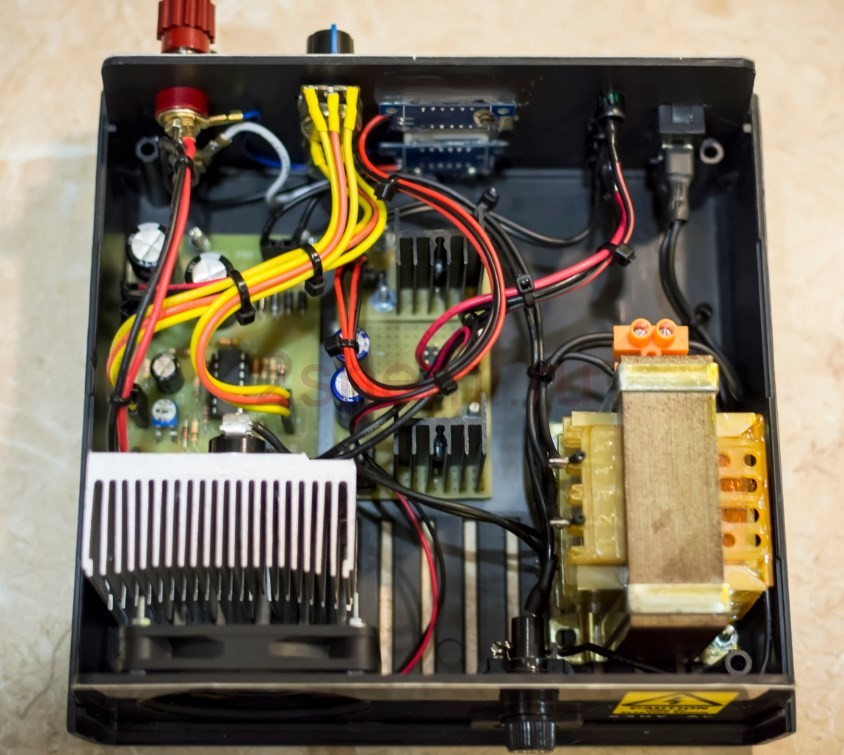

    Laboratuar güç kaynağı kasasının içine bir transformatör, en çok regüle edilmiş güç kaynağı ünitesinin panosu, dengeleyici panoları - 12 V ve 24 V, soğutma fanlı bir radyatör (50 ° C'de başlar) yerleştirilir.
    [​IMG]
    [​IMG]

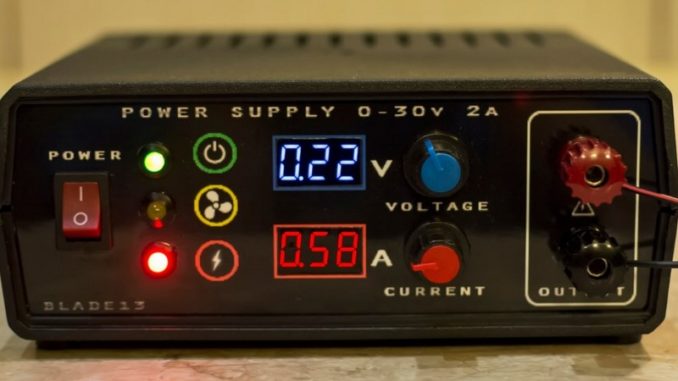

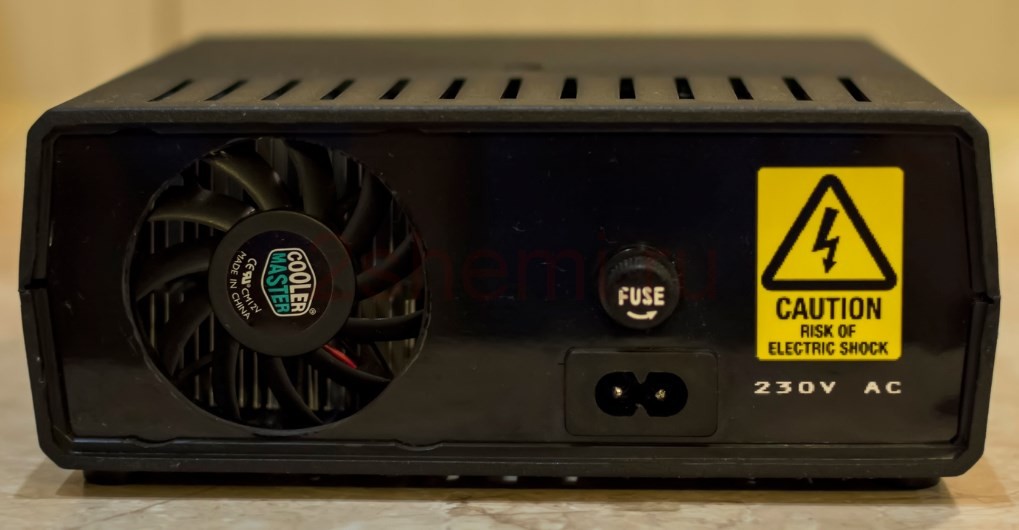

    Kasanın ön tarafında bir anahtar var, güç kaynağının durumunu bildiren üç LED (220 V ağ, fanı çalıştırma ve koruma - akım sınırlama veya kısa devre), üzerine karartma filmi yapıştırılmış mavi ve kırmızı LED ekranlar. Ayarlanabilir potansiyometre ekranların yanında ve güç pimleri sağda bulunur. Kasanın arkasında bir ağ prizi, bir sigorta ve 60 × 60 mm soğutma fanı var.

    [​IMG]

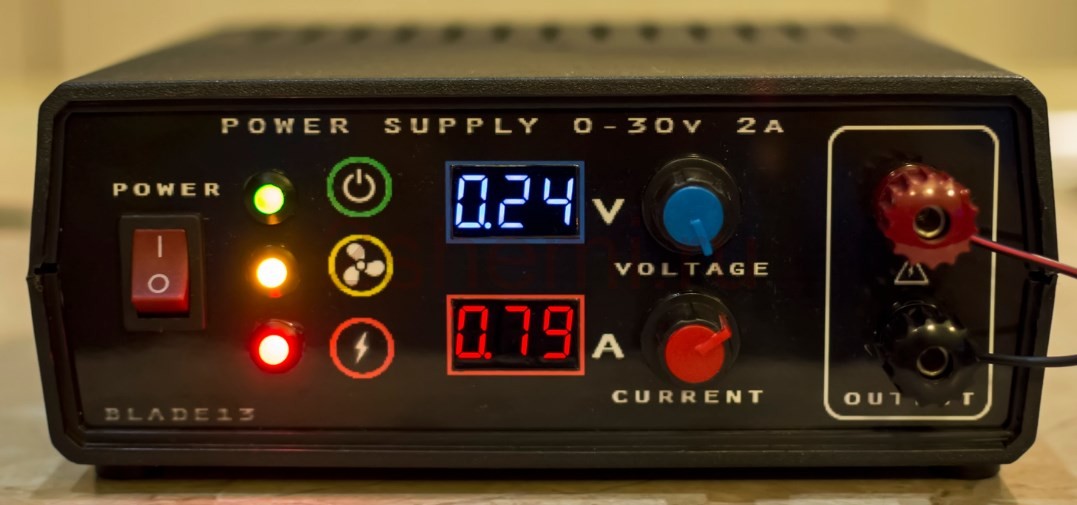

    Gösterge ekranlarına gelince şunları gösterir:

    • mavi - V'deki akım voltajı
    • kırmızı - A amperindeki akım
    Güç kaynağı gerçekten rahat ve güvenilir çıktı. Bütün meclis birkaç gün sürdü. Soğutma gelince, sadece yüksek yük altında ve kısa bir süre için, birkaç dakika kadar açılır.

    [​IMG]

    Göstergelerin parlaklığı kafa ile yeterli olduğundan, düşük ışıkta bile bu güç kaynağı ünitesi ile çalışmak uygundur. Akımı 3-4 ampere çıkarmak istiyorsanız, daha iyi bir akım rezervine sahip daha güçlü bir transformatör ve regülatör transistörleri seçin.
