Devamı linkte yer almaktadır PCB mevcuttur.

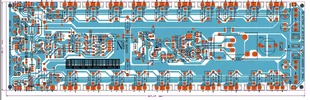

B500 TEF 450W 8OHM Amfi devre şeması
Devamı linkte yer almaktadır PCB mevcuttur.
Orjinal cikti alinmiyo
Pdf yi direk pc den cikti aliyorum baski devresi ebati kucuk cikiyor
APEX B500
Son zamanlarda ortaya çıkan ApeX markasının güç amplifikatörü devresini dikkatinize sunuyoruz. Modele B500 denir. Üreticinin bir güç amplifikatörünün ana karakteristik özelliğini işaretleme adına yatırım yaptığını tahmin etmek kolaydır. Bu, elbette, amplifikatörün çıkış gücüdür. Sırasıyla, yük...
uydudoktoru.com
Yeniden çizilmesi lazım.
Devre cok guzel ve cok kaliteli bu devreyi duzenleme yaparsaniz cok sevinirim
Yeniden çizmeye gerek yok.
PDF çıktının kağıt formatını A3 olarak, boyutu da gerçek boyut veya % 100 olarak seçin
Baskılı devrenin birebir çıktısını alırsınız.
drive.google.com
PDF çıktının kağıt formatını A3 olarak, boyutu da gerçek boyut veya % 100 olarak seçin
Baskılı devrenin birebir çıktısını alırsınız.
B500 TEF 450W 8OHM Amfi devre şeması.pdf
drive.google.com
Please I will like a words with the designer of this amplifier if around please let know, I don't know if it ok to drop my email?
