Hoparlörler için koruyucu elektronik devre

Konusu 'Ses Devreleri' forumundadır ve guclusat tarafından 17 Ocak 2019 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.245
    Ödül Puanları:
    63

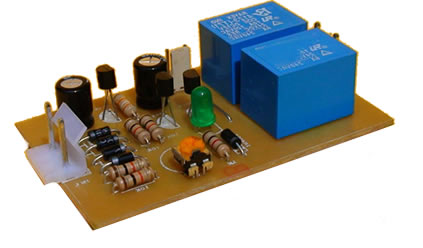

    Este protetor eletrônico tem por finalidade principal PRIMEIRO evitar que os alto-falantes recebam o pulso elétrico, aqueles CLICKS e POPS que podem causar a queima de tweeters e drives e SEGUNDO se por acaso exista um fiação das caixas em curto ele não aciona o relé. O circuito funciona com uma fonte simples de 12V que pode ser retirado do transformador do próprio amplificador ou uma fonte independente sem problemas, a mesma tem que fornecer uma corrente de pelo menos 1 Ampere.

    [​IMG]

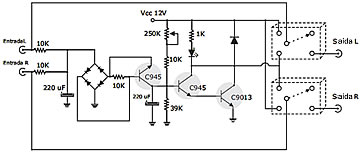

    ESQUEMA ELETRÔNICO DO PROTETOR

    [​IMG]
    CLICK PARA AMPLIAR

    LAYOUT DA PLACA DE CIRCUITO IMPRESSO

    [​IMG]
    CLICK PARA AMPLIAR

    POSIÇÃO DOS COMPONENTES DA PLACA

    [​IMG]
    CLICK PARA AMPLIAR

    LIGAÇÃO DA PLACA DO PROTETOR

    [​IMG]

    CLICK PARA AMPLIAR

    LISTA DE COMPONENTES

    2 Relé de 12 volts 5 pinos
    2 transistores 2sC945
    1 transistor 2sC9013
    5 Diodos 1N4007
    2 Condensadores de 220 uF/ 50V
    4 Resistencias de 10K
    1 Resistencia de 1K
    1Resistencias de 39K
    2 conectores de 3 pines grandes
    1 Conector de 3 pines pequeno
    1 trimpot de 220K até 500K
    Para a fonte, utilize un diodo zener de
    12 voltios 1W sua respectiva resistencia
    de polarização.


    Ekli Dosyalar:

  2. ayhan can
    Offline

    ayhan can Tanınmış Üye Kayıtlı Üye

    Katılım:
    13 Temmuz 2019
    Mesajlar:
    50
    Ödül Puanları:
    8
    Bu devreyi yaptım Çalıştı lakin koruma mantığını anlayamadım

  3. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.245
    Ödül Puanları:
    63
    koruma devresi olmadığı zaman anfi devresi ilk açılışında bir pik voltaj verir bu voltaj hoparlöre zarar verir onun için bu tür devreler ile gecikme yaparak hoparlörlerin devreye geç girmesini sağlar.
