IR2153 ile güç kaynağı devre şeması

Konusu 'Smps Devreleri Ve Uygulamaları' forumundadır ve guclusat tarafından 4 Ocak 2020 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    11.194
    Ödül Puanları:
    63

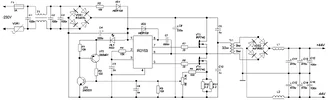

    Yukarıdaki şekilde, 300 watt'a kadar kapasiteye sahip, bipolar çıkış voltajı olan ve kısa devreye karşı koruma fonksiyonu olan bir anahtarlamalı şebeke güç kaynağının şeması.
    Güç kaynağı, halihazırda yerleşik bir jeneratör ve güçlü alan etkili transistörler için bir kontrol devresi içeren popüler IR2153 çipine dayanmaktadır.Özellikle IR2153 mikro devresinin güç kaynağı devresini not etmek istiyorum, burada ek bir sargı ona güç vermek için kullanılmıyor (kendinden enerjilendirme olarak adlandırılıyor) ve bir direnç R2 ve bir diyot VD1 aracılığıyla bir direnç yoluyla beslenmiyor ve düzeltilmiyor. Böylece, direnç R2 üzerinde küçük bir güç dağıtılır, ısısı buna göre azaltılır ve böyle bir IR2153 güç kaynağı güç kaynağı biriminin verimliliğini olumsuz etkilemez. Direnç R2 2 watt veya daha fazla olmalıdır, seri olarak daha az dirençli bir direnç seti 2 yerine bazı yabancı güç kaynağı üreticileri. Aşırı yük ve kısa devreye karşı güç kaynağı koruma sistemi iki transistör üzerinde yapılır. Çıkış transistörlerinin akım sensörü, VT4 transistörünün kaynak devresindeki bir dirençtir, üzerindeki voltaj 0.6-0.7 volta ulaştığında, ondan gelen voltaj, transistör VT2'yi açacak olan transistör VT1'in tabanına gidecek ve böylece IR2153 yongasının gücü atlanacak ve güç kaynağı kapanacaktır. Aşırı yük göstergesi LED HL1 olacaktır. Çıkış voltajı bipolar 44 volt olarak seçilir, trafo üzerinde istenen sayıda tur sarılarak kendi isteğinize göre değiştirilebilir. Transformatör W şekilli ferrit tip ER35 / 21/11 alınır. Birincil sargı, 0.63 mm çapında 33 tur çift tel içerir; ikincil sargılar, 0.63 mm çapında 9 tur üçlü tel içerir. Doğru monte edilmiş bir güç kaynağı hemen çalışmalıdır, sadece korumayı yapılandırmanız gerekir. Koruma aşağıdaki gibi yapılandırılır. Nominal değeri 10 ohm olan dirençler (güçlü seramik, soğutma için suya indirilmesi tavsiye edilir), daha sonra R6 direnci kaydırıcısını çevirerek, HL1 ışımasının sönümlemesine ulaşırız ve daha sonra kaydırıcıyı HL1'in henüz yanmayacağı bir konuma koyarız, ancak kaydırıcının minimum dönüşüyle korumanın tepki akımını azaltmaya doğru LED yanar. Bu koruma ayarı ile yaklaşık 300W çıkış gücünde çalışacaktır. Bu çalışma modu bu tuşlar için güvenlidir IRF740 ve sürücü, ısı emiciye transistörler kurmayı unutmayın. Güç kaynağının giriş devresindeki termistör 250 volt için derecelendirilmiştir. Bu koruma ayarı ile yaklaşık 300W çıkış gücünde çalışacaktır. Bu çalışma modu bu tuşlar için güvenlidir IRF740 ve sürücü, ısı emiciye transistörler kurmayı unutmayın. Güç kaynağının giriş devresindeki termistör 250 volt için derecelendirilmiştir. Bu koruma ayarı ile yaklaşık 300W çıkış gücünde çalışacaktır. Bu çalışma modu bu tuşlar için güvenlidir IRF740 ve sürücü, ısı emiciye transistörler kurmayı unutmayın. Güç kaynağının giriş devresindeki termistör 250 volt için derecelendirilmiştir.
