    Ayarlanabilir voltaj ve akım ile mükemmel bir laboratuvar güç kaynağı sunuyoruz.

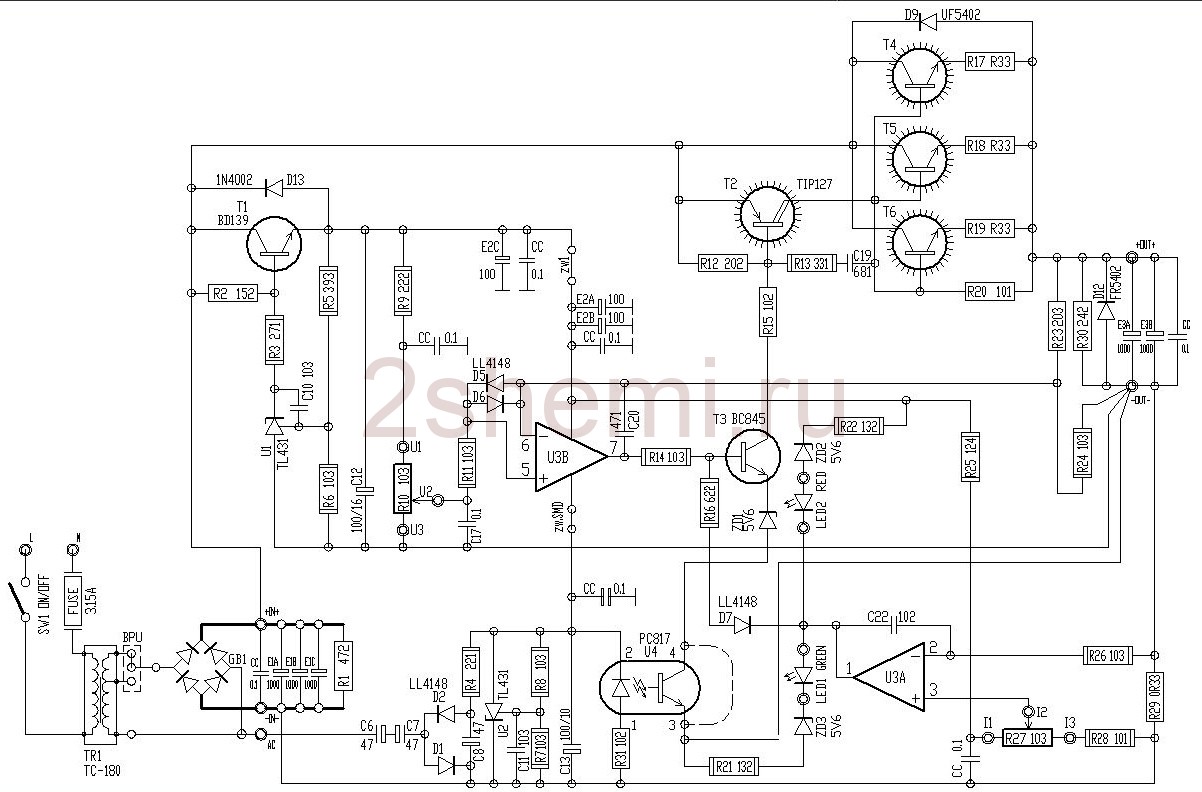

    Temel LBP Şeması
    [​IMG]
    Laboratuvar güç kaynağı 30 V 3 A - montaj için devre

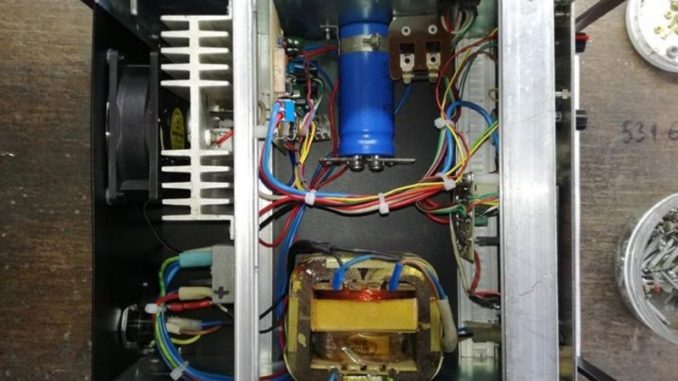

    Güç trafosu 100W, güvenilir diyot köprüsü, 3300uF 63V kondansatör, daha sonra sigorta ve stabilizatör devresinin kendisi. Filtrenin 38 V'luk kondansatörlerindeki voltaj.

    [​IMG]

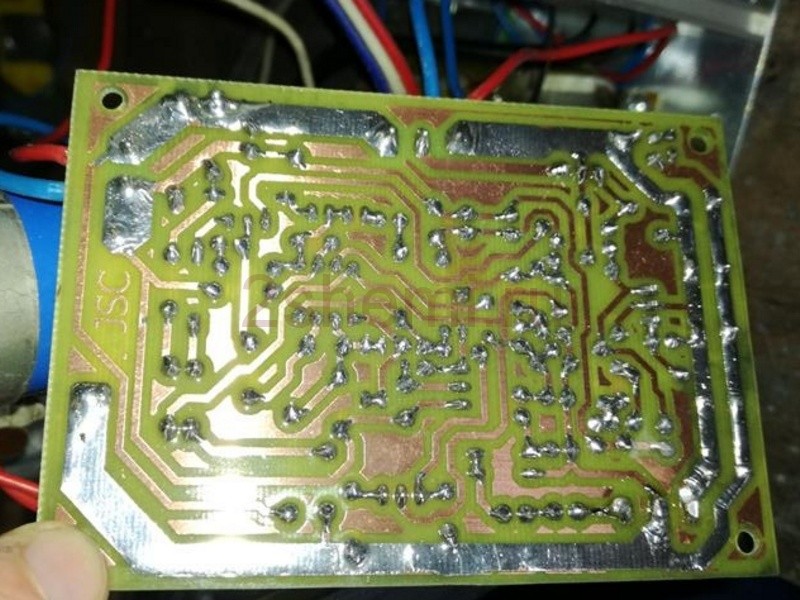

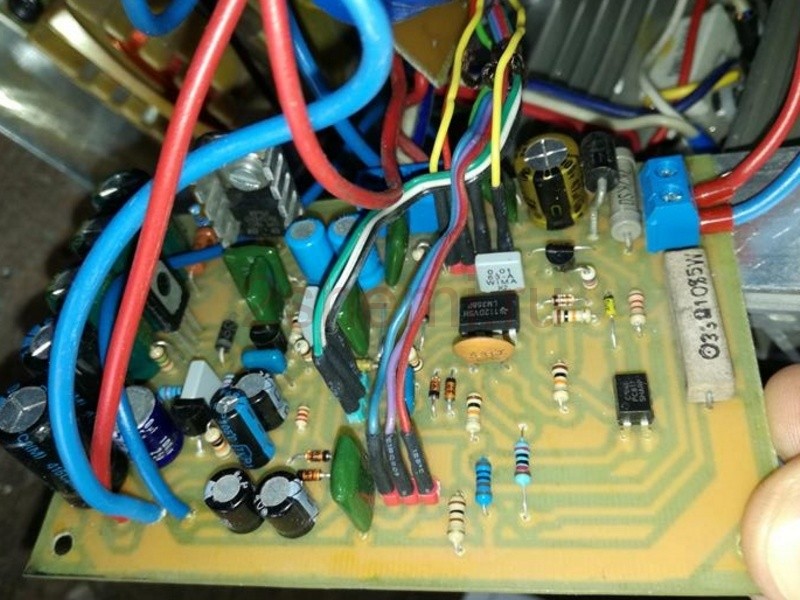

    Transistörler - 2 adet KD503. Ayrıca, rölenin içerdiği yükün dahil edilmesini de uyguladı.

    [​IMG]

    Ön panel, hassas ve kaba voltaj ve akım ayarına sahiptir.

    [​IMG]

    Güç kaynağının düzeni testlerden olumlu geçti, çok iyi çalışıyor. Stabilizatörün önündeki voltaj 38 V, çıkış maksimum 32 V'tur.

    Radyatörün sıcaklığı 40 dereceyi aştığında fan açılır ve 30 dereceye düştüğünde kapanır. Bu, cihaz menüsüne girilerek değiştirilebilir.

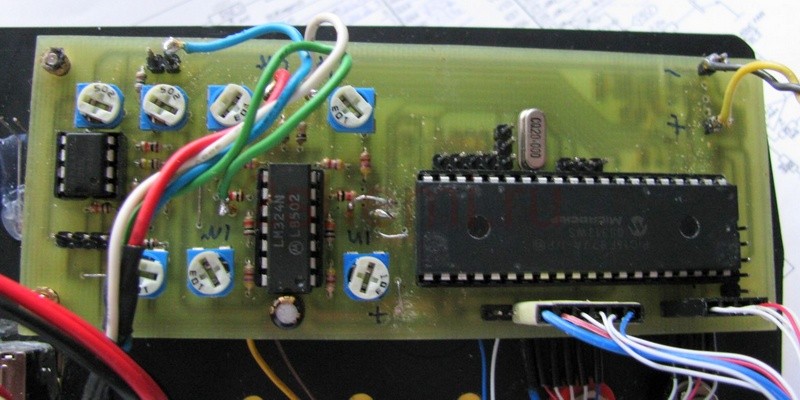

    Dijital parça PIC16F877A üzerine inşa edilmiştir, kullanılan sıcaklık sensörü bir analog LM35'tir. Ancak bu başka bir makale için bir konudur. Ekran, radyatör + fan başlatma göstergesinin voltajını, akımını ve sıcaklığını gösterir.
    [​IMG]

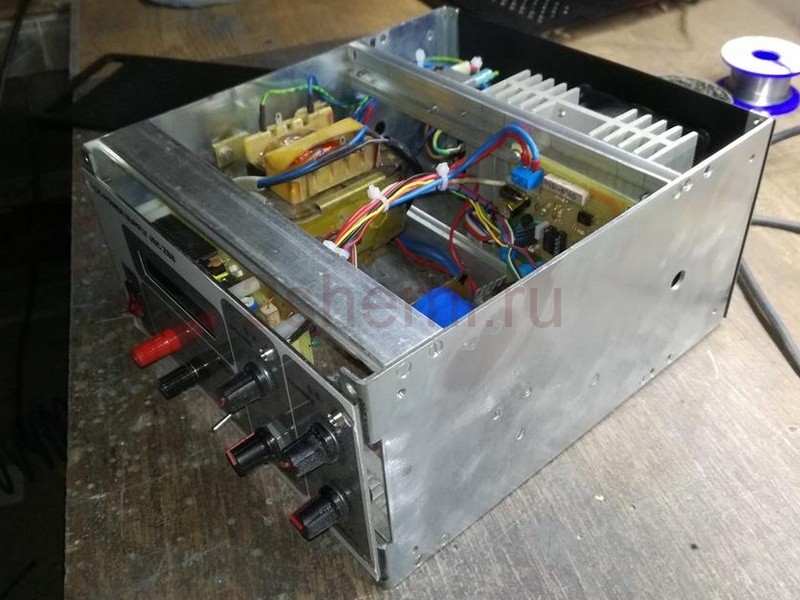

    Vücut bir tür metreden bir şey hazır. Sadece ön ve arka panelleri yapmak ve havalandırma deliklerini delmek yeterliydi.

    [​IMG]
    [​IMG]
    [​IMG]
    BP kasa tamamen metalden yapılmıştır, üzerine siyah mat vernik uygulanmaktadır.
