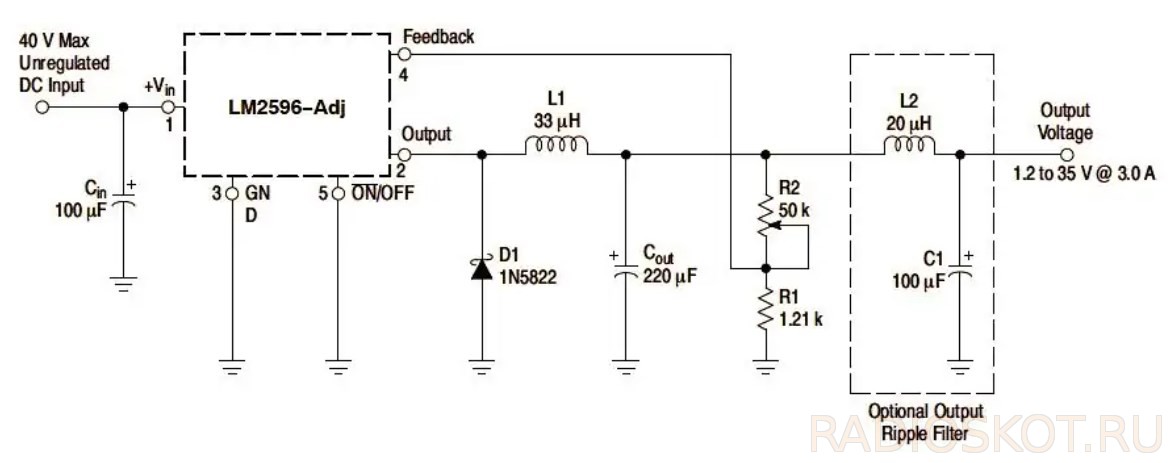

LM2596-ADj tipik bir çalıştırma örneğini gösterir. Örnekte, R1 ve R2 dirençleri, LM2596'nın geri besleme pimine bir geri besleme voltajı göndermek için bir bölücü oluşturur. Geri besleme voltajı >1,23V ise, çıkış çok yüksektir ve LM2596, geri besleme referansı 1,23V akım aşırı yükleme sınırına dönene kadar çıkışı aşağı çeker. Eğer öyleyse, LM2596 voltajın çok yüksek olduğunu düşünecek ve çıkış voltajını hemen azaltacaktır.

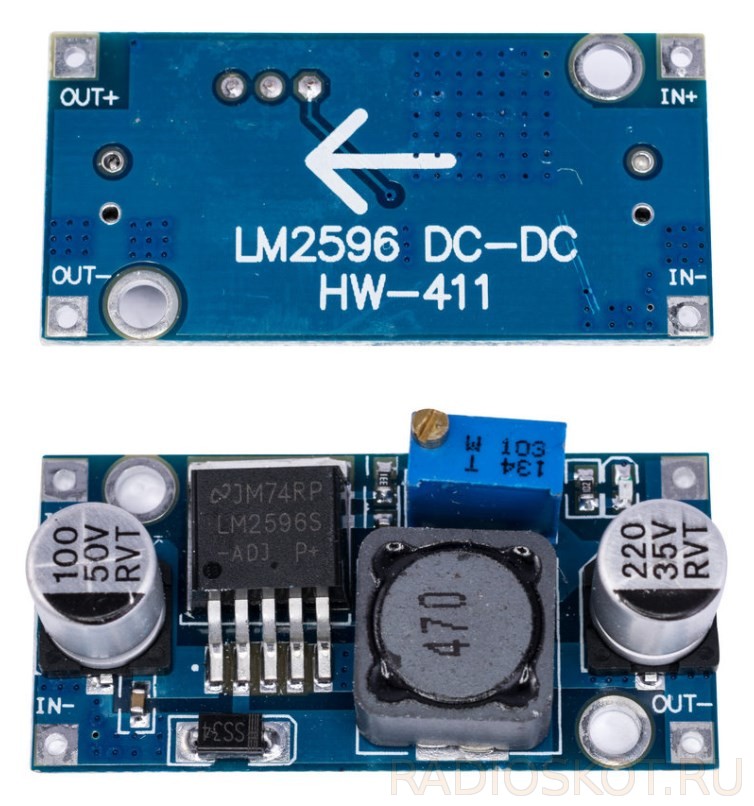

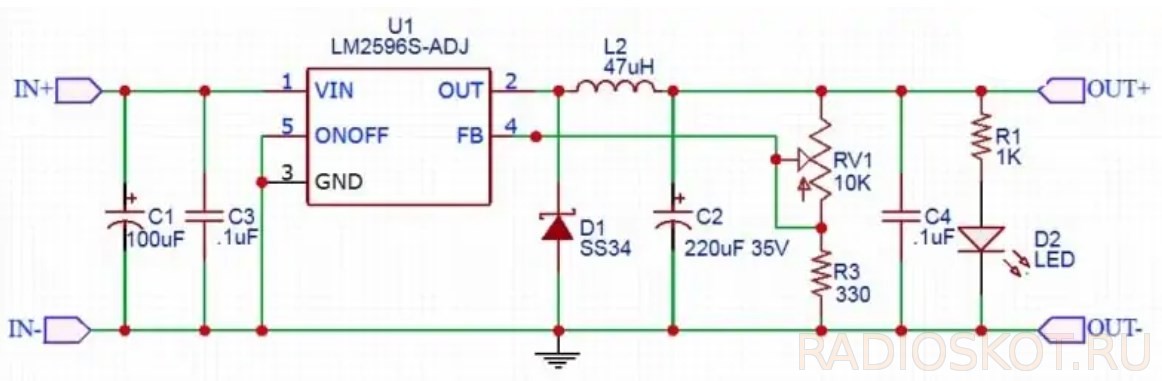

LM2596S modülü, veri sayfasındaki eklemeyi tam olarak izlese de, bazı belirgin sapmalar vardır - bunları aşağıdaki Çin LM2596S modülünün şemasında görebilirsiniz.

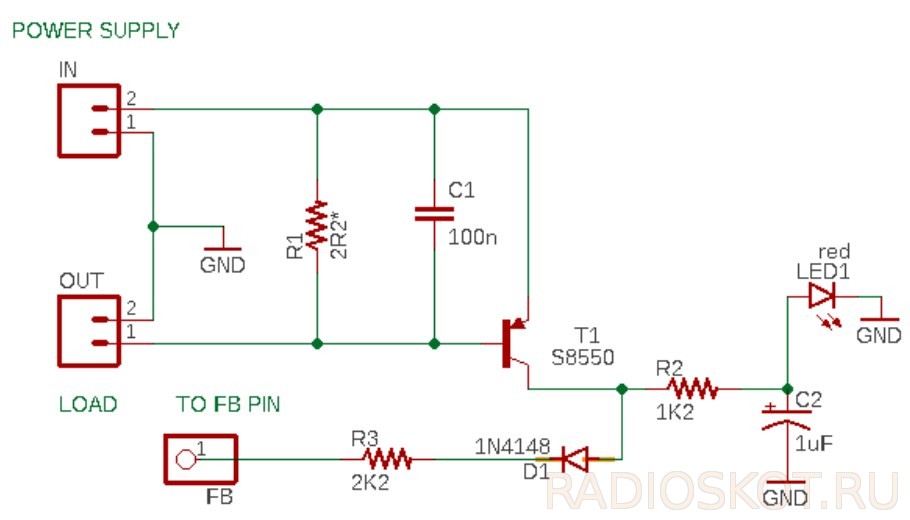

modüllerden birini LM2596S ile 9-12V güç kaynakları kullanarak düşük voltajlı LED'leri sürmek için kullanmaktı. Bu modül yalnızca CV modunda kullanılabilir, ancak bazen bir akım sınırlama işlevi - sabit akım stabilizasyonu (CC) gerekir . Bu IC'yi uyarlamak için harici bir yük akım sensörü devresi gereklidir. İşte şematik.
