Mini USB amplifikatör Devresi

guclusat

Tanınmış Üye
Süper Moderatör

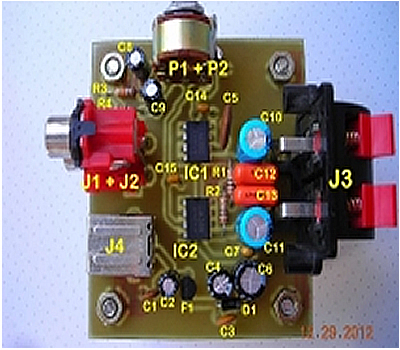

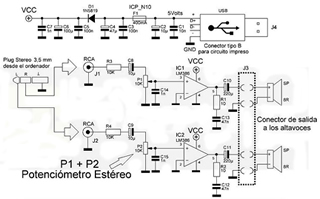

ESQUEMA ELETRÔNICO DO MINI AMPLIFICADOR



LISTA DE COMPONENTES
2 – LM386
1 – 1N5819
2 – 10K ohms x 1/4w
2 – 10R x 1/4 w
1 – potenciometro 10k duplo
3 – 1nF x 250v poliester
1 – 100uF x 25v eletrolitico
2 – 100nF x 250 poliester
3 – 10uF x 25v eletrolitico
1 – 10nF x 250v poliester
2 – 47nF x 250v poliester
2 – 220uF x 25v eletrolitico
1 – 47uF x 25v eletrolitico

1 – conector tipo B para circuito impresso
1 – fusivel 400mA
1 – Plug estereo


Eklentiler

  • esquema-mini-ampli-usb-g.jpg
    76,1 KB · Görüntüleme: 23
  • pcb-mini-amplificador-usb.pdf
    16,6 KB · Görüntüleme: 26
