Transistör ölçme Köprüsü

Konusu 'Elektronik Devreler' forumundadır ve guclusat tarafından 20 Ekim 2011 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.770
    Ödül Puanları:
    63
    [​IMG]

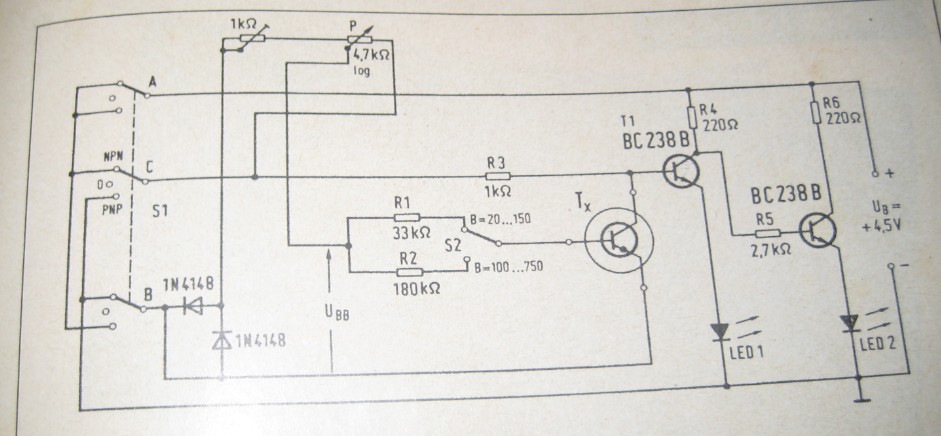

    Bi polar transistörlerinizi ölçebiileceğiniz basit bir test devresidir..

    [​IMG]

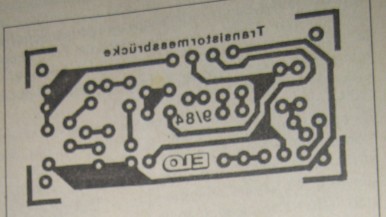

    Baskı devresi


    Ekli Dosyalar:

    Son düzenleme: 19 Mart 2013
  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.770
    Ödül Puanları:
    63

    Sprint-Layout 6.0 ile çizdiğim baskı devre şemasını ve lay dosyasını foruma ekledim arkadaşlar.


    Ekli Dosyalar:
