Tristör ve TRIAC test cihazı

[guclusat]

Bu basit ama etkili bir tristör ve TRIAC test cihazıdır.

İyi bir tristör/TRİAC ile çalışma: SW3'e

basıldığında LED yanar.
SW2'ye basıldığında LED söner.

Bu olursa, tristör/TRIAC tamamdır.

İpucu : Test edilecek tristör/TRIAC'ı bağlamak için Hirschmann kelepçelerini kullanın, bu kelepçeler dahil teklif verin.

Besleme voltajı, minimum 400mA akımla 9V'dur. Bir laboratuvar güç kaynağı idealdir çünkü tutma akımını belirlemek için de kullanılabilir.


Parça listesi

• SW1 = Açma/kapama anahtarı Conrad 701343-12
• SW2 = darbe anahtarı - Conrad 701114-12'yi ayırın
• SW3 = darbe anahtarı - Conrad 701113-12 yapın
• R1 = 22Ω - 5W
• R2 = 680Ω
• R3 = 10kΩ
• R4 = 470Ω
• D1 = LED - kırmızı, 20mA
• C1 = 100nF
• T1 = Tristör/TRIAC test edilecek
• 3 ölçüm kıskacı Hirschmann, Conrad 138487-12 veya 138495-12



[guclusat]

Tristör test cihazı (Şek. 1) AC şebekesinden bir T1 düşürücü transformatör aracılığıyla güç alır. SB1 "Kontrol" düğmesine basılarak, tristörün servis kolaylığı veya arızası tablo 1'e göre belirlenir.

LED Durum Tablosu
Таблица состояний светодиодов

HL1	HL2	Состояние
горит​	не горит​	Исправен​
горит​	горит​	Пробит​
не горит​	не горит​	Обрыв​

В приборе для проверки тиристора применены резисторы МЛТ, причем резистор R1 составлен из трех резисторов МЛТ-2 сопротивлением по 150 Ом, соединенных параллельно. Диоды кремневые маломощные на рабочее напряжение более 30 В. В качестве понижающего трансформатора подойдет любой, мощностью более 10 Вт и напряжением на вторичной обмотке 22…27 В.



[guclusat]

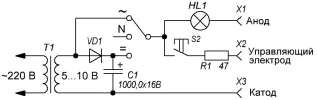

Şema şunlardan oluşur:

• çıkışta bize 5-10 V veren bir transformatör.
• diyot D226, peki, eldeki neydi. Herhangi bir düşük güç kullanabilirsiniz.
• elektrolitik kapasitör 1000 uF x 25 V.
• geçiş anahtarı (S1), biri nötr (N) olan üç konuma getirin.
• dönüş düğmesi (S2).
• 47 ohm direnç.
• 6,3 V akkor ampul.

Devre şu şekilde çalışır:

1. Test edilen tristör T1'i devrenin tellerine bağlarız.
2. S1 geçiş anahtarını nötr konumda "~" simgesine çeviriyoruz, S2 düğmesine basın.
3. Işık basıldığında yanar ve bırakıldığında söner.

Böylece tristörü alternatif akımda kontrol ettik .

1. S1 geçiş anahtarını "=" konumuna getirdik
2. S2 butonuna basıyoruz, ışık yanıyor, S2 butonunu bırakıyoruz, ışık yanmaya devam ediyor.

Bu yüzden tristörü doğru akımda kontrol ettik.

Tüm işlemler başarılı olduysa, tristör çalışıyor demektir.



[guclusat]

TRİSTÖR VE TRİAK TEST CİHAZI

TRİSTÖR VE TRİAK TEST CİHAZI

Bazen bu bileşenlerle , özellikle bir cihazı tamir ederken ve bazen de zaten kullanılmayan veya hasar görmüş cihazların bir bileşenini kurtarmaya çalıştığımızda, bunların doğru çalışması konusunda şüphelerimiz olur .

Sorun şu ki, multimetre ile sadece kısa devre veya açık olup olmadığını kontrol edebiliyoruz, doğru açılıp açılmadığını bilmiyoruz , tristörlerin kontrol edilmesi durumunda tek yönlü (CC) ve triyak (CA) kontrol edilmesi durumunda. çift yönlüdür çünkü ikincisi alternatif akımla çalışmak üzere tasarlanmıştır. Bu bileşenlerde pimlerin düzeni neredeyse standarttır ( mosfetler gibi ), bu nedenle test cihazı tasarlanırken soket kontaklarının sırası , tristörlerin ve triyakların çoğu piminin sırasına denk gelecek şekilde düzenlenmiştir. , bu, bazılarının kontrol edilecek bileşenin üreticisine ve modeline bağlı olarak farklı bir sıraya sahip olmadığı anlamına gelmez, bir öneri olarak, olası hataları önlemek için her zaman bileşenin özelliklerini ve pimlerinin düzenini kontrol etmelisiniz. Tristör ve triyak ailesi içinde, diğer yarı iletkenlerde olduğu gibi, özel özelliklere sahip bazı cihazlar vardır.Bu bileşenler söz konusu olduğunda, tetikleme hassasiyeti yüksek olanlar ( Igt mA cinsinden ölçülür) örnek olarak çok yaygın model olarak vurgulanmalıdır. Igt değeri 25 ila 50 mA arasında olan triyak BTA 10-400 ve bir diğeri, Igt değeri 200 µA'dan düşük olan X0402 tristörüdür . ölçüm zamanı, yüksek geçit hassasiyeti ile test cihazı bileşenin yanlış durumunu gösterebileceğinden, bileşen özelliklerinin basit bir kontrolü bu sorunu önleyebilir.

Basitliğine rağmen, bu test cihazı , iki LED diyot aracılığıyla durumlarını gösteren bu bileşenlerin büyük çoğunluğunu kontrol edebilir .

triyak​	SW2-​	SW3+​	D3(D)​	D4(R)​	ŞART​
	KAPALI​	KAPALI​	KAPALI​	KAPALI​	İYİ​
	KAPALI​	KAPALI​	AÇIK	KAPALI​	FENALIK​
	KAPALI​	KAPALI​	KAPALI​	AÇIK​	FENALIK​
	ÜZERİNDE​	KAPALI​	AÇIK​	KAPALI​	İYİ​
	KAPALI​	ÜZERİNDE​	KAPALI​	AÇIK	İYİ​

TRİSTÖRLER​	SW2-​	SW3+​	D3(D)​	D4(R)​	ŞART​
	KAPALI​	-​	KAPALI​	-​	İYİ​
	KAPALI​	-​	AÇIK	-​	FENALIK​
	ÜZERİNDE​	-​	AÇIK​	-​	İYİ​



[guclusat]

scr test cihazı
